欧特克公司设计的螺旋式手动千斤顶

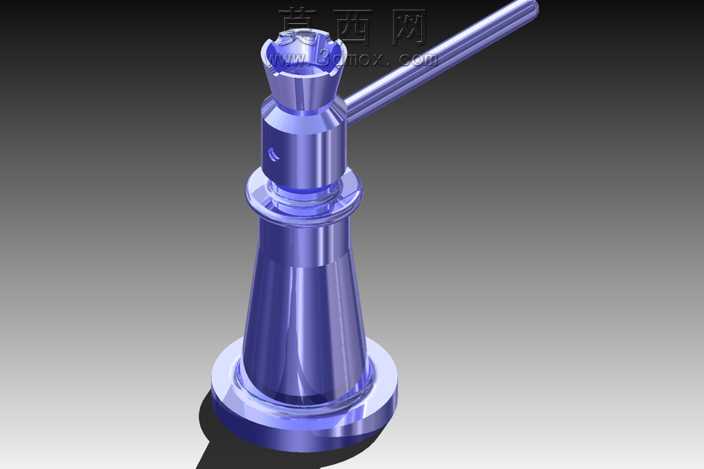

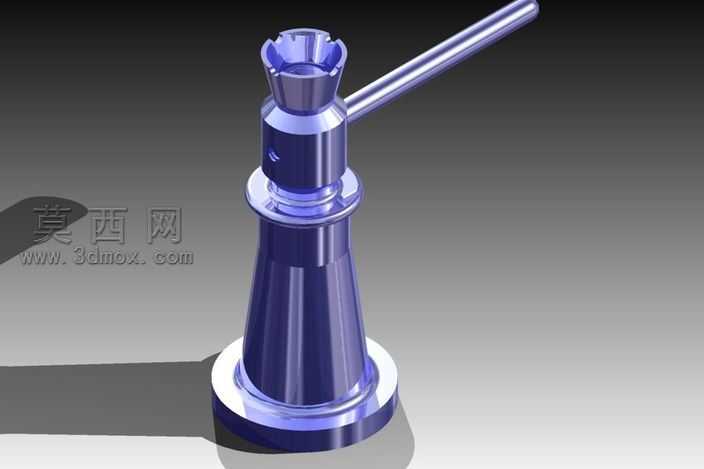

本作品为手动螺旋式千斤顶的三维建模设计，整体采用立式锥台基座搭配柱状顶升主体的结构布局，建模过程中严格遵循机械加工的尺寸规范，对各部件的装配公差进行了合理预留，确保虚拟装配状态下各活动部件无干涉、可顺畅完成顶升动作。建模阶段首先完成基座部分的构建，采用带圆角过渡的宽边圆盘底座搭配上窄下宽的锥台支撑主体，底座边缘做了加厚处理与圆弧倒角，既保证支撑状态的稳定性，也避免尖锐棱角带来的安全隐患，锥台表面做了等壁厚的抽壳处理，在保证结构强度的前提下合理控制整体重量。顶升核心部分采用螺旋传动结构设计，建模时精准绘制了梯形传动螺纹的牙型轮廓，通过螺旋扫描特征完成螺杆与螺母套的配合结构，顶部的承托头采用带卡槽的花型结构，可适配不同形态的被支撑工件，避免顶升过程中出现打滑偏移的问题。侧边的操作摇杆采用长圆杆搭配握持端的圆滑过渡设计，与主体的连接位置做了嵌入式的转轴配合结构，摇杆可绕连接轴灵活转动，操作时无需额外工具即可手动施力完成顶升作业。材质与渲染阶段，整体主体部件赋予了高光泽的金属烤漆材质，呈现出深邃的蓝紫色金属质感，表面添加了细微的磨砂颗粒纹理模拟真实工业漆面的触感，底座的承托面做了亮面镀铬材质处理，与主体漆面形成质感对比，场景中添加了柔和的环境光与定向主光源，精准投射出千斤顶在承载平面上的自然阴影，突出各部件的轮廓层次与结构细节。设计思路上以简洁实用为核心，摒弃了冗余的装饰结构，所有造型特征均服务于功能需求：宽底座保障支撑稳定性，螺旋传动结构具备可靠的自锁特性，可在顶升后自动锁止承载位置避免回落，顶部卡槽适配多类支撑场景，侧边摇杆的长度经过力学测算，确保手动操作时施力省力，整体结构紧凑、零部件数量少，既便于生产加工组装，也方便日常使用中的维护保养，可满足小型设备顶升、重物支撑、设备安装调平等多类场景的使用需求。
