带铰接头标准气动气缸三维结构设计

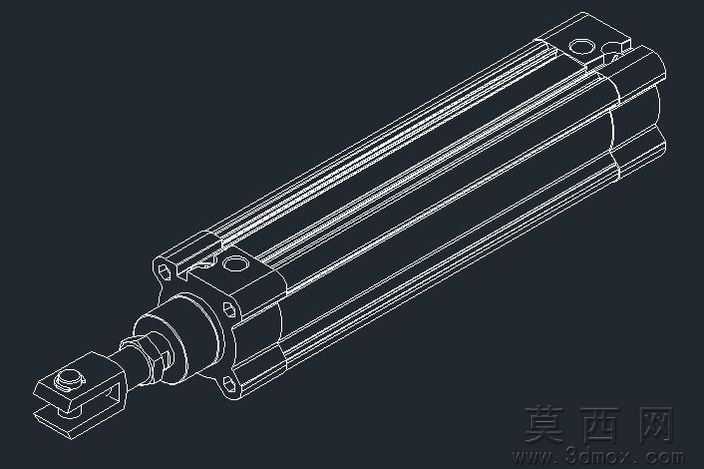

本作品为带前端铰接头的标准气动气缸三维建模成果，建模过程严格遵循气动元件通用设计规范，完整还原了气缸的全部结构细节。建模阶段首先依据气动气缸的标准尺寸参数，以拉伸、旋转等基础特征构建缸筒主体结构，缸筒外壁的加强筋、安装定位孔均按照实际加工尺寸精准绘制，保证缸体的结构强度与安装适配性。前端活塞杆部分采用同轴度约束完成装配关系定义，活塞杆与缸筒之间的密封槽、导向套结构均做了精细化建模，还原了气动元件的密封与导向设计逻辑。前端的铰接连接头单独建模后通过装配约束与活塞杆端部完成配合，铰接头上的连接销孔、锁紧螺纹结构均按照实际连接件尺寸绘制，可直接用于后续的机构运动仿真。整体建模过程中对各零部件的装配间隙做了合理预留，符合气动元件实际生产的公差要求，所有结构特征均采用参数化建模方式，可根据不同的缸径、行程参数快速调整模型尺寸。线框展示模式下可清晰观察到气缸内部的阶梯式腔体结构、活塞的限位台阶、端盖的连接螺纹孔等细节，各部件的衔接关系清晰明了，没有出现特征重叠或者装配错位的问题。模型未添加冗余装饰特征，所有结构均服务于气缸的实际功能，既保证了模型的轻量化，也完整保留了生产制造所需的全部结构信息，可直接用于气动回路的装配仿真、设备布局设计以及教学演示场景，能够帮助设计人员快速完成气动系统的布局验证，也可作为气动元件结构教学的直观演示素材。
