轮体平衡检测支撑工装结构设计

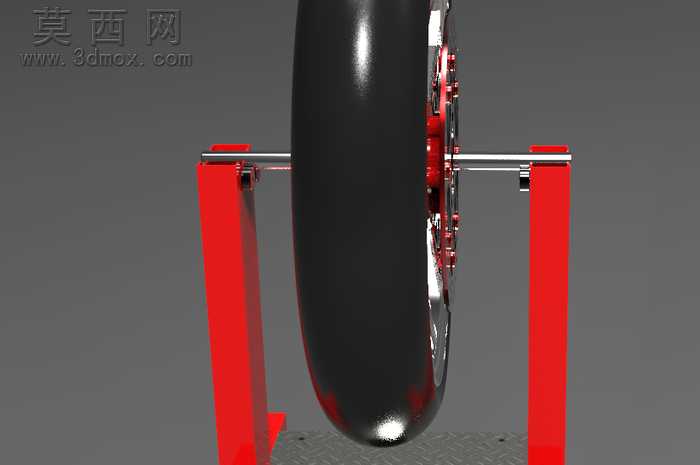

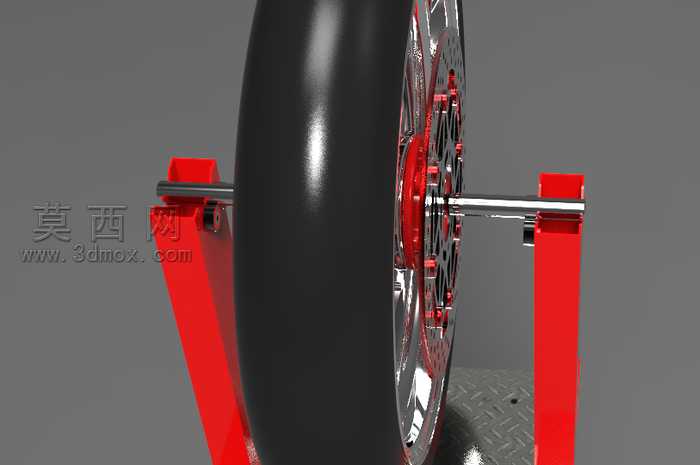

本作品为轮体平衡检测支撑工装的三维设计成果，建模阶段采用参数化特征建模方式完成整体结构搭建，首先依据轮体检测的工位需求确定双立柱支撑的整体布局，对两侧红色支撑立柱进行等距对称约束，保证轮轴放置后处于水平同轴状态，避免检测过程中出现结构偏移带来的误差。支撑立柱底部设计有加宽的落地支撑脚，通过增大接触面积提升工装放置的稳定性，立柱上部开设适配轮轴直径的导向槽，槽口边缘做圆角过渡处理，既方便轮轴快速放入定位，也能避免尖锐棱边刮伤轮轴表面。中间的轮体模型还原了橡胶轮胎与金属轮毂的装配关系，轮胎部分采用曲面放样结合加厚命令生成外轮廓，还原了轮胎的弧形胎面与胎侧弧度，轮毂部分通过阵列特征完成辐条与连接螺栓的结构排布，还原了轮组与轮轴的装配配合关系。渲染阶段针对不同部件赋予差异化材质，两侧支撑立柱采用高饱和度红色哑光烤漆材质，调整材质的粗糙度参数模拟工业烤漆的细腻质感，金属轮轴与轮毂连接件赋予抛光金属材质，添加适当的反射参数还原金属部件的光泽感，轮胎部分采用黑色橡胶材质，调整材质的漫反射与凹凸参数，模拟橡胶表面的细微纹理与哑光质感。场景搭建采用中性灰色背景，搭配柔和的三点布光方案，主光从侧上方照射突出轮体的曲面轮廓与支撑结构的立体感，辅光补充暗部细节避免阴影过死，背光勾勒部件边缘轮廓提升整体层次感，最终渲染效果清晰呈现工装的结构组成与装配状态。设计思路围绕轮体平衡检测的实际使用需求展开，整体结构无多余复杂部件，采用对称式布局保证受力均匀，支撑高度经过参数校核，适配不同直径规格的摩托车、自行车轮组检测需求，开放式的支撑结构方便轮体的取放与转动操作，能够满足轮体动平衡、静平衡检测过程中的稳定支撑需求，结构简单可靠，具备良好的实用性与加工可行性。
