异形曲面壳体结构三维设计作品

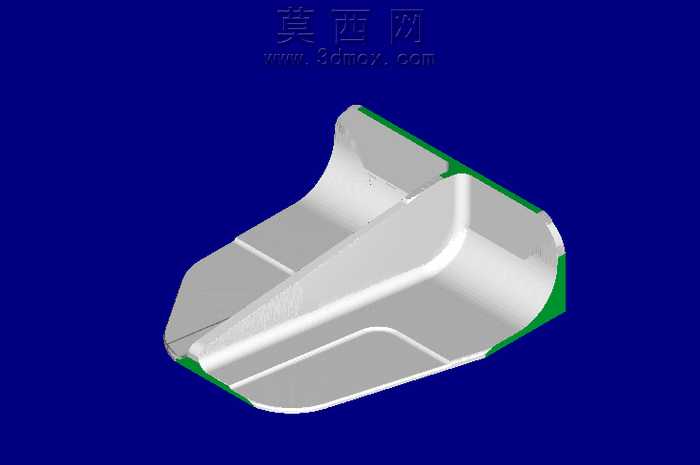

本作品为异形曲面壳体类零件的三维设计成果，建模阶段依托三维参数化设计软件完成整体形态的搭建，首先通过草绘轮廓确定零件的基础边界与尺寸基准，针对零件上多段连续过渡的异形曲面，采用曲面放样、边界混合等建模方式逐段构建曲面片体，再通过曲面修剪、合并、实体化操作生成基础实体结构。建模过程中重点处理了曲面衔接处的顺滑度，对不同曲率的曲面过渡区域做了曲率连续性校验，避免出现曲面褶皱、曲率突变的问题，保证壳体外表面的流畅性。针对壳体边缘的绿色包边结构，单独拆分出独立的特征组，通过偏移实体表面、延伸曲面后加厚的方式生成包边实体，精准控制包边的厚度与贴合角度，确保包边与主体壳体的装配贴合度。结构设计上充分考虑壳体的使用场景，在壳体内部设置了多处加强筋结构，通过草绘筋位轮廓后双向拉伸的方式生成，既保证了壳体整体的结构强度，又尽可能控制零件的整体重量，避免材料的不必要浪费。渲染阶段为模型赋予了两种差异化材质，主体壳体采用哑光银灰色金属质感材质，调整材质的粗糙度、反光度参数模拟铝合金喷砂后的表面效果，边缘包边部分采用高饱和度绿色哑光塑料材质，通过材质色彩的区分清晰展现不同结构的边界与形态。渲染时采用深蓝色纯色背景突出模型主体，调整光源角度为斜向打光，利用光影变化凸显曲面的起伏转折关系，让模型的立体形态与曲面细节得到充分展现。整体设计过程从基础轮廓绘制到细节特征完善，全程遵循参数化设计逻辑，所有特征保留完整的参数关联，后续可根据实际使用需求快速调整尺寸参数，适配不同的安装与使用场景，曲面构建的精度也可满足后续数控加工、模具开发的使用要求。
