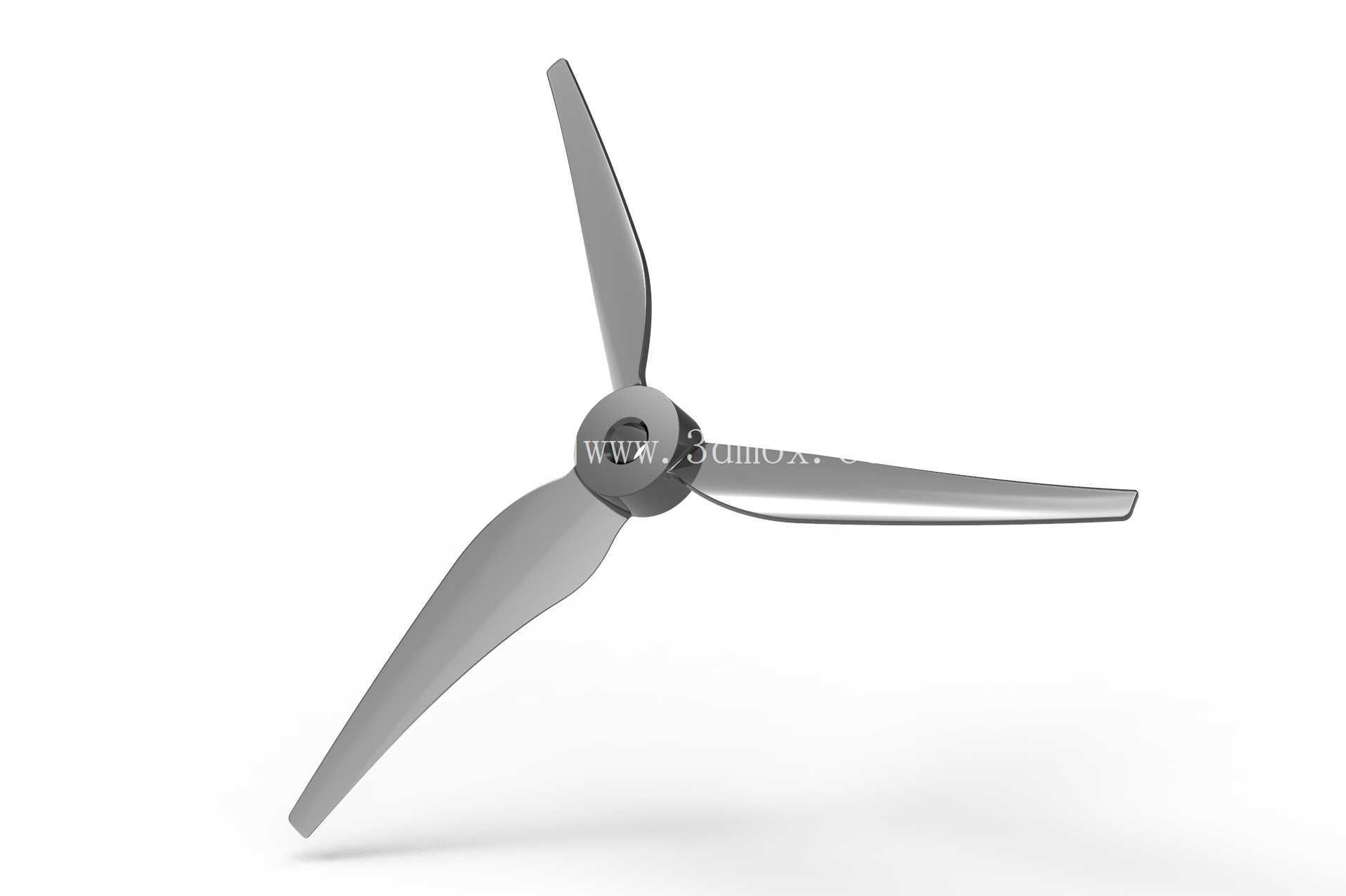

五英寸FPV无人机三叶螺旋桨结构设计

　　这款三叶螺旋桨主要适配五英寸轴距的自由式FPV穿越机，在日常花飞、竞速练习以及轻度航拍作业场景中都能适配，是航模动力系统里直接决定飞行效率与操控手感的核心部件。从实际使用逻辑来看，螺旋桨作为电机动力输出的最终执行端，需要把电机转动的扭矩转化为空气推力，同时还要兼顾不同飞行姿态下的气流响应速度，三叶结构相比两叶桨在相同螺距下能提供更充沛的低速拉力，做急停、横滚、破S这类大机动动作时的姿态反馈更跟手，不会出现动力迟滞的虚位感。设计阶段首先要平衡桨叶的气动效率与结构强度，桨根位置做了加厚过渡处理，和电机安装座的贴合面做了平面度公差控制，避免安装后出现动平衡偏差，导致飞行时机身产生高频振动，影响飞控陀螺仪的采样精度。

　　桨叶的翼型沿展向做了渐变扭转，从桨根到桨尖的安装角逐步减小，能抵消不同线速度下的迎角差异，减少桨尖涡流带来的能量损耗，同时桨尖做了收窄修型，降低高速旋转时的风切噪音。安装边界上，中心安装孔适配市面上主流的22系列、23系列航模无刷电机的输出轴，安装孔周边的压紧区域做了平整处理，搭配桨垫使用时不会出现压合不匀导致的桨叶形变，整体桨叶展开后的回转直径严格控制在五英寸规格对应的尺寸范围内，不会和常见的五寸机架机臂产生打桨干涉。日常装机调试时，需要注意正反桨的配对安装，每支桨在安装前都要做简单的静平衡校验，避免高速转动时的额外振动损耗电机轴承寿命，实际飞行中，这款桨的拉力线性表现较好，油门中段的动力输出曲线平缓，

　　不会出现初段油门过猛导致的操控难以把控的问题，在复杂的林间、楼宇间穿梭场景下，桨叶的抗形变能力足够应对瞬时的气流扰动，不会因为突风导致桨叶过度变形出现动力掉转的情况。从结构设计的角度看，桨叶的厚度分布遵循了等强度设计逻辑，在保证气动外形的前提下，尽可能降低不必要的结构重量，减少电机的转动惯量，让电机的加减速响应更迅捷，适配高KV值电机的动力输出特性。
