中型紫外线水处理过滤装置三维设计

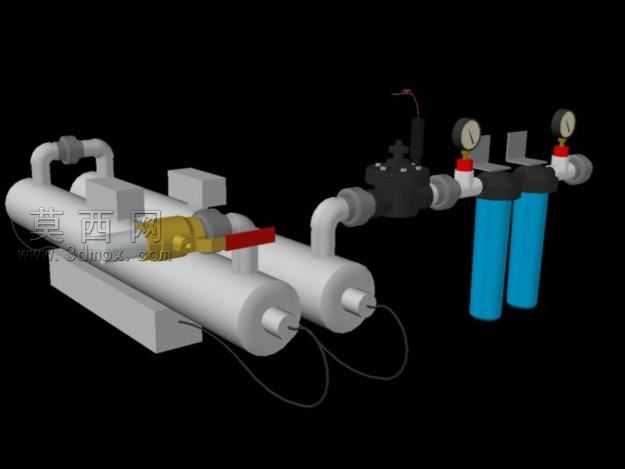

本作品为中型紫外线过滤装置的三维建模设计，整体采用工业水处理设备的标准化布局思路完成搭建，建模过程中严格遵循流体处理设备的结构比例规范，还原了实体设备的功能分区与部件衔接逻辑。模型主体包含两组平行布置的卧式紫外线处理筒体，筒体端盖、进出水口的连接结构均按照实际工业产品的装配关系制作，筒体表面采用哑光金属材质，还原不锈钢罐体的真实质感，表面做了细微的磨砂纹理处理，避免渲染时出现塑料感失真问题。管路系统部分按照流体走向依次布置了手动控制球阀、连接弯头、三通接头等通用管路配件，球阀的手柄、阀体密封结构都做了细节建模，手柄部分采用醒目的红色哑光材质，与金属阀体形成清晰的视觉区分，便于快速识别操作部件。装置右侧设置两组立式过滤芯筒，芯筒外壳采用半透明蓝色材质，模拟工业滤芯的可视化外壳效果，顶部配套安装了两组压力表，压力表的表盘刻度、指针、连接螺纹结构都做了精细化建模，可直观呈现设备运行时的压力监测点位布局。建模过程中对所有部件的装配干涉做了逐一校验，确保各管路接口、部件连接位完全对齐，没有出现穿模、错位问题。渲染阶段采用黑色纯色背景突出设备主体，打光采用多组柔和面光源，既清晰呈现金属部件的反光质感，也避免了过强的高光遮挡结构细节，同时对管线的走向做了优化排布，让整体管路布局清晰规整，符合水处理设备的实际安装逻辑，完整呈现了中型紫外线过滤装置从进水、紫外线消杀、滤芯过滤到出水的全流程结构组成，可用于设备结构展示、安装教学、方案演示等场景。
