飞机发动机润滑系统滤芯筛选器三维设计

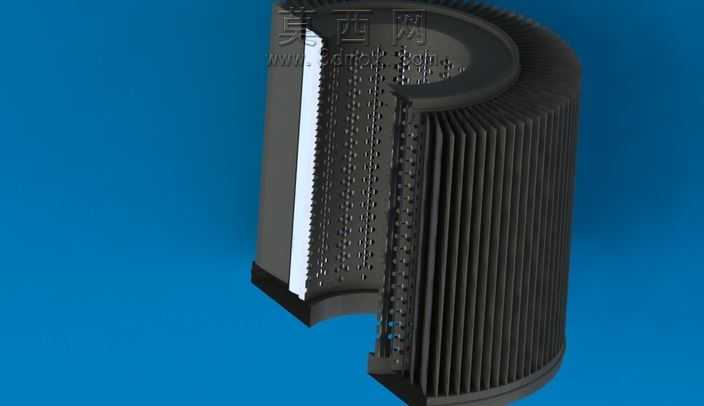

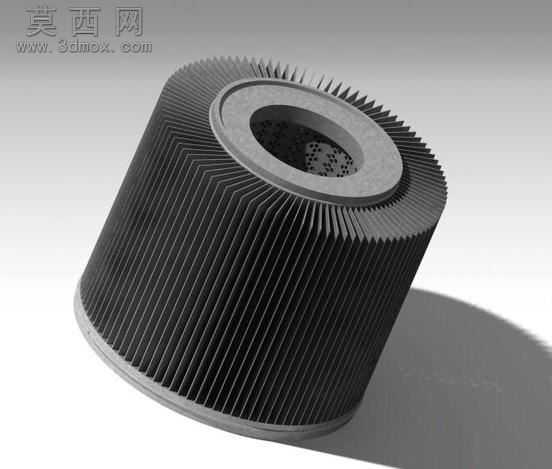

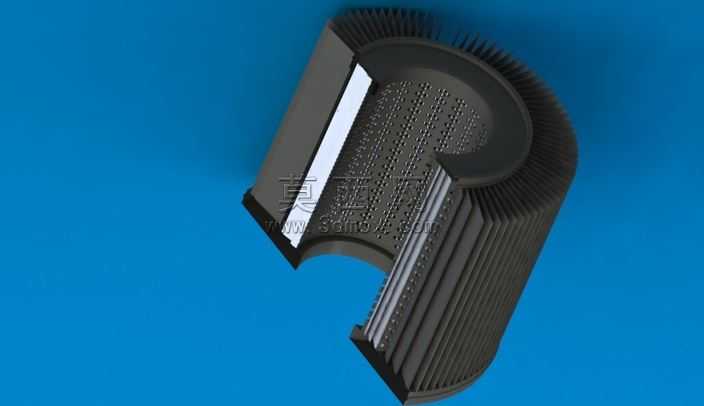

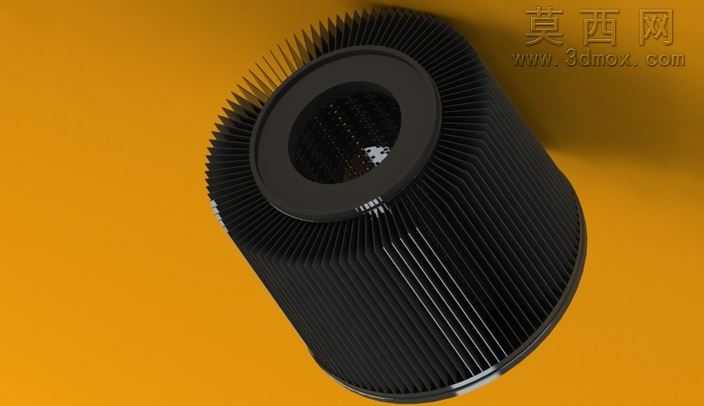

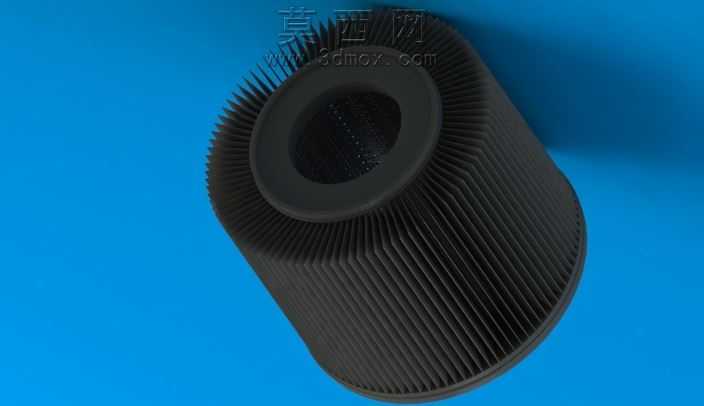

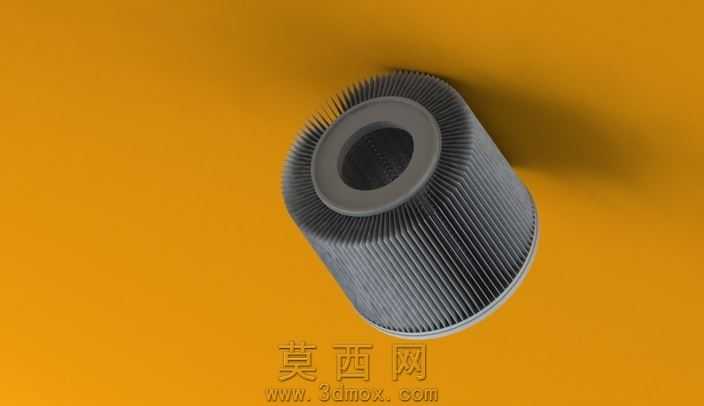

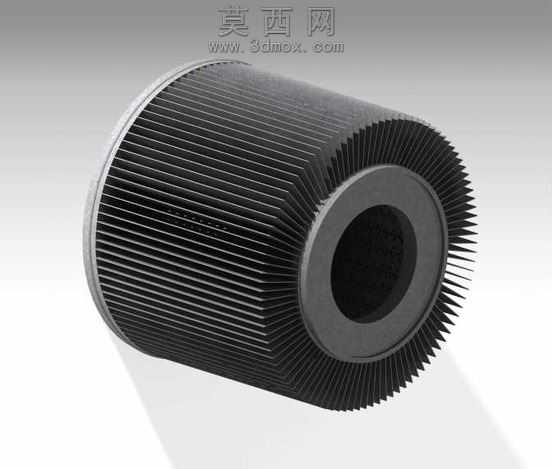

本作品为应用于飞机发动机润滑系统的筛选器三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循航空零部件设计规范，对滤芯的褶皱结构、端盖密封结构、中心支撑骨架、旁通阀安装位等细节进行了1:1还原。建模阶段首先通过草图绘制滤芯的截面轮廓，精准计算褶皱的折高、折距与折数，确保过滤面积满足发动机润滑系统的流量要求，随后通过多截面实体、肋特征完成褶皱滤层的实体构建，针对滤层表面的均匀过油孔，采用阵列特征完成批量排布，保证孔位的同轴度与分布均匀性，避免出现局部通流不足的问题。中心支撑骨架采用镂空网格结构设计，建模时通过布尔运算去除多余材料，在保证结构强度能够承受润滑油压差的前提下，尽可能降低部件自重，适配航空部件的轻量化设计要求。端盖部分采用阶梯式密封槽结构，预留了密封圈安装位，建模时对密封槽的倒角、圆角细节进行了精细化处理，避免锐边造成密封圈割损，保障密封可靠性。渲染阶段采用金属质感材质模拟端盖与支撑骨架的金属加工表面，对褶皱滤层采用带细微纤维纹理的复合过滤材质，还原纸质复合滤芯的真实质感，场景采用蓝色工业展示背景，通过三点布光突出部件的褶皱层次与结构细节，清晰展现滤层的排布规律与各部件的装配关系。设计过程中充分考虑部件的实际工况，针对润滑系统中高温、高压差、含杂质的工作环境，在结构设计上强化了端盖与滤层的连接强度，褶皱排布采用径向均匀发散式设计，确保润滑油能够从各个方向均匀透过滤芯，避免局部滤层过早堵塞，同时预留了旁通阀的安装接口，当滤芯堵塞压差达到阈值时可触发旁通，保障发动机润滑系统的供油安全。模型所有特征均保留完整参数树，可根据不同型号发动机的流量、安装尺寸要求快速调整折数、折高、整体直径与高度参数，适配不同的装机需求，整体结构无干涉、无破面，可直接用于装配验证、工况模拟以及后续的工程图导出。
