汽车燃油过滤装置结构三维设计

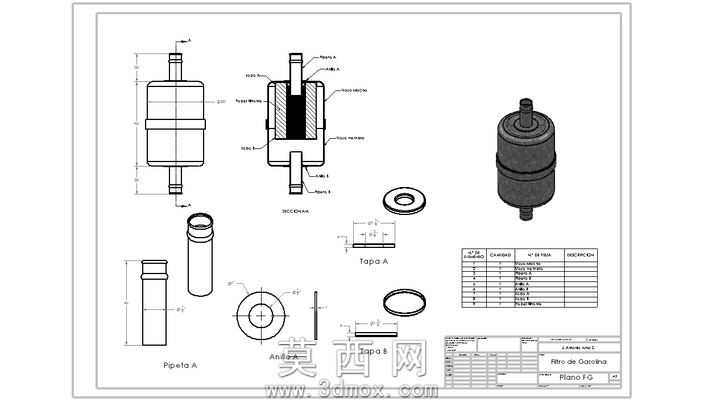

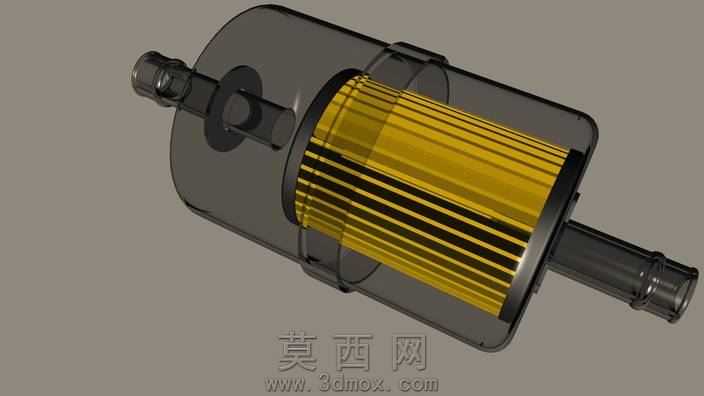

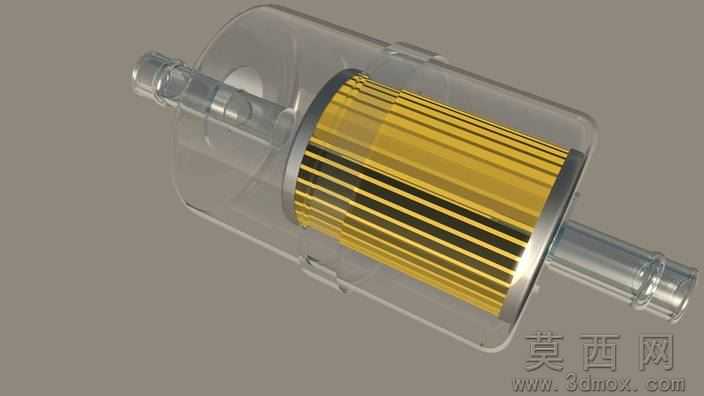

本作品为汽车燃油系统配套的汽油过滤器三维设计，建模阶段依托三维参数化设计软件完成全结构1:1比例搭建，首先梳理汽油过滤器的核心功能逻辑：作为电喷汽车燃油供给系统的关键部件，核心作用是截留燃油中悬浮的固体杂质，避免杂质进入燃烧室造成喷油嘴堵塞、缸体磨损等故障，保障燃油供给的洁净度与稳定性。建模过程中优先完成外壳主体的结构绘制，采用上下分体式的圆柱壳体结构，分别设计进出油的对接接头，接头处预留标准管路安装的卡位结构，保证与汽车燃油管路的适配性；内部核心过滤组件采用分层结构设计，包含环形密封垫圈、折叠式滤芯、中心支撑管等部件，每一个零件都按照实际装配关系完成独立建模，还原各部件的尺寸公差与配合间隙，比如上下壳体的扣合位置、密封垫圈的安装槽位、滤芯与壳体的贴合面都做了精准的结构约束。渲染阶段针对不同部件赋予对应材质，金属壳体部分赋予哑光金属材质，模拟实际产品的喷塑金属外壳质感，滤芯部分赋予多孔纤维材质，密封垫圈赋予橡胶材质，接头部分赋予亮面金属材质，通过光影调整突出各部件的结构层次，同时生成了爆炸视图效果，清晰展示内部零件的装配顺序与位置关系。设计过程中同步完成了工程图的配套绘制，包含整体外形尺寸标注、各零件的投影视图、零件明细表格，完整呈现产品的加工与装配参考信息，整体结构紧凑，过滤路径设计合理，在有限的体积内最大化过滤接触面积，兼顾过滤效率与燃油通过性，完全匹配汽车燃油系统的安装与使用需求，可用于汽车配件设计教学、燃油系统结构演示、过滤器产品改型设计等场景。
