小型制导弹药外观结构三维设计

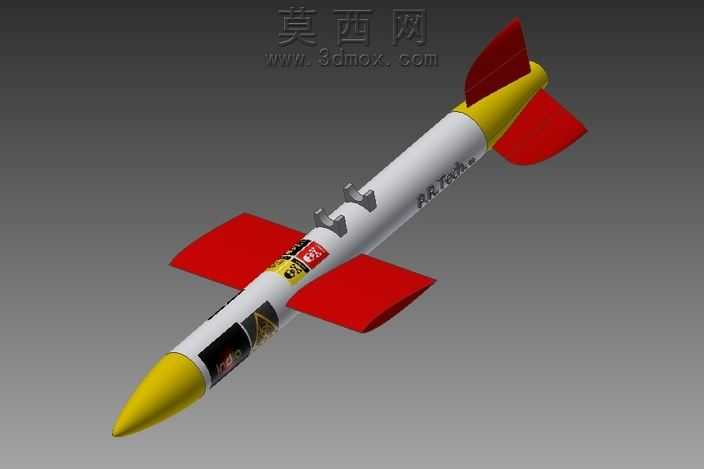

本作品为小型制导弹药的三维外观与结构设计模型，整体采用轴对称旋成体气动布局设计，建模过程中严格遵循航空弹药的典型结构比例进行参数化绘制。模型从弹头到弹尾依次划分为导引头舱、战斗部舱、制导设备舱、动力舱与尾段五个核心结构段，各段之间通过环形连接结构实现过渡，保证了弹体外观的流畅性与结构逻辑的合理性。弹头部分采用钝锥形设计，在建模时通过曲面放样命令生成平滑过渡的弹头曲面，既符合高速飞行的减阻需求，也预留了导引头探测窗口的安装位置。弹身主体为等直径圆柱结构，表面通过贴图方式还原了实弹的标识涂装、警示符号与编号信息，材质设置上区分了弹体金属蒙皮、标识印刷层、不同功能舱段的材质差异，渲染时通过调整金属粗糙度、反光度参数还原了航空铝合金蒙皮的哑光金属质感。弹体中部设置了四片呈十字形对称分布的梯形弹翼，建模时采用薄壁实体结构绘制，翼面与弹身的连接位置做了圆角过渡处理，避免了应力集中的结构问题，弹翼材质设置为高强度复合材料的红色哑光质感，与白色弹身形成鲜明的视觉区分。弹体上部对称设置了两个挂载吊耳结构，严格按照机载弹药的挂载接口尺寸比例建模，还原了弹药与载机挂架的连接结构特征。弹尾部分设置了四片与中部弹翼同布局的后掠梯形尾翼，尾翼与弹身尾部的黄色过渡段连接，尾部结构预留了动力装置喷口的安装位置，尾翼同样采用红色复合材料材质设置，与中部弹翼形成视觉呼应。渲染阶段采用渐变灰色背景配合柔和的侧上方打光方案，通过光影效果突出弹体的曲面轮廓与结构层次，既清晰展示了各部分的结构特征，也让整体视觉效果更贴近实物展示效果。整个建模过程兼顾了外观还原度与结构合理性，所有气动面的角度、位置、尺寸比例均参考同类型弹药的公开参数设置，没有出现结构逻辑矛盾，能够直观展示小型制导武器的典型外观与结构布局特征。
