透明结构展示款填料函密封组件

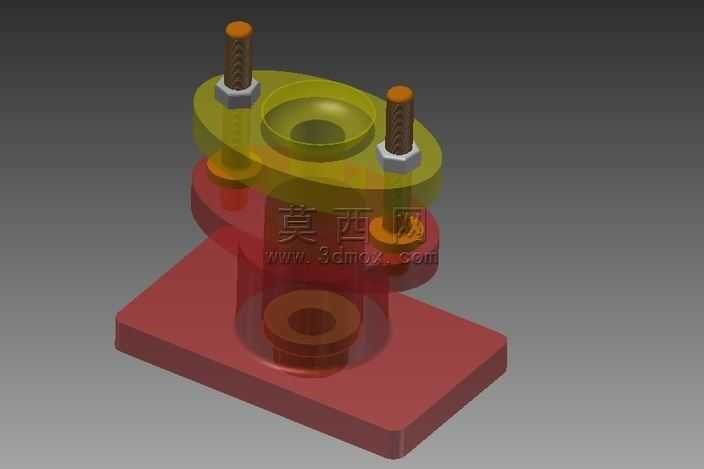

本填料函密封组件采用三维参数化建模完成整体设计，建模过程中优先梳理密封结构的层级装配逻辑，从底部方形安装底座开始逐段构建，底座预留中心通孔用于介质管路穿设，底座上方依次叠装下部密封腔体、中部压盖结构，通过对称布置的两组螺栓紧固件实现压盖对密封填料的压紧作用，建模时对螺栓的螺纹段、六角螺母的棱角、螺栓头部的防滑滚花纹理都做了精细化特征处理，保证结构细节还原度。渲染阶段采用半透明材质区分不同功能部件，下部腔体与底座使用半透明红色哑光材质，既可以清晰展示内部嵌套的填料容纳腔、中心穿设通道的结构走向，也能直观呈现各部件的叠装位置关系；上部压盖采用半透明黄绿色材质，和下部部件形成明确的视觉区分，方便观察压盖与螺栓、下部腔体的配合间隙；螺栓与螺母采用金属质感材质，还原金属紧固件的表面光泽与结构特征。设计过程中重点考量填料函的密封压紧逻辑，两组螺栓对称分布在压盖两侧，拧紧时可带动压盖均匀下压，避免压盖偏斜导致的填料受力不均、密封失效问题，底座的方形结构设计预留了充足的安装固定空间，可通过周边螺栓将整个填料函稳定固定在设备安装面。建模时严格控制各部件的配合公差，压盖与腔体的配合段、螺栓与安装孔的间隙都按照实际装配要求设置参数，既保证虚拟装配时无干涉问题，也能为后续的工程图导出、实际加工提供准确的尺寸参考。整体模型通过分层透明渲染的方式，将原本隐藏在部件内部的密封腔结构、填料装填位置直观呈现出来，清晰展示填料函的工作原理：当拧紧两侧螺栓时，上部压盖向下挤压装填在腔体内的密封填料，使填料产生径向变形抱紧穿过中心孔的管路，从而实现管路与设备壳体之间的静密封，防止介质泄漏。
