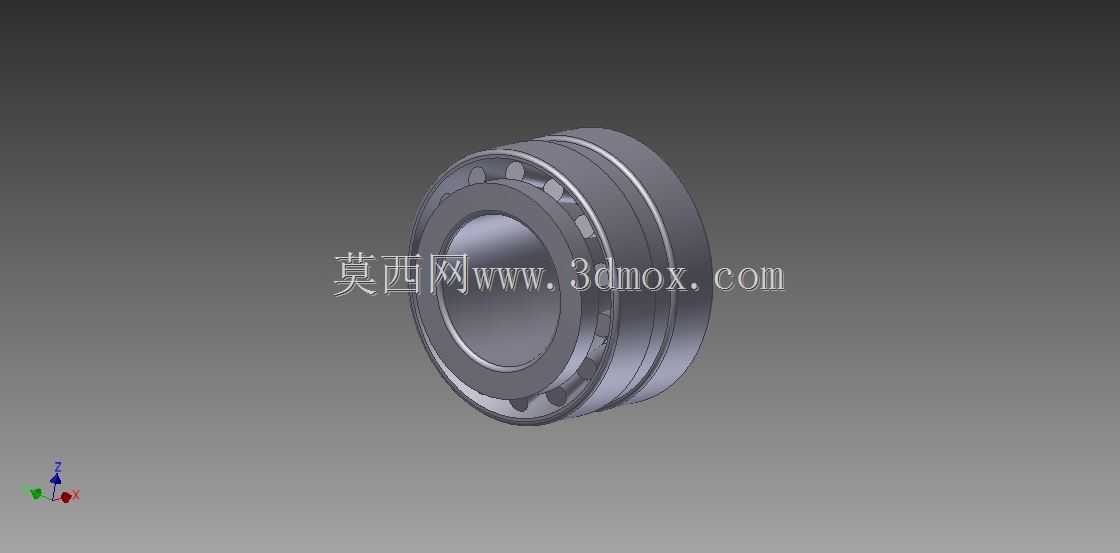

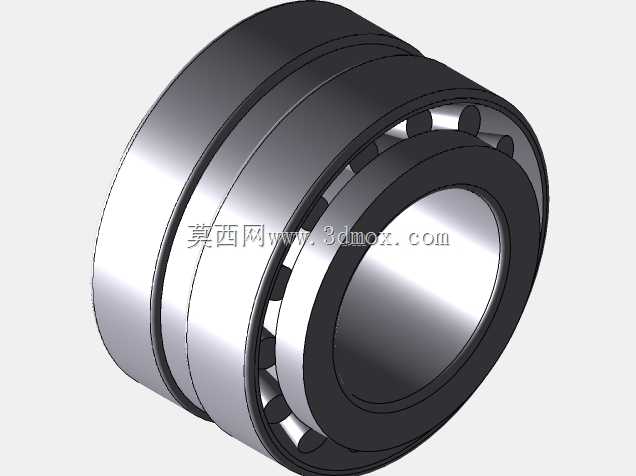

双列锥形壁滚柱轴承结构设计

在重载回转传动场景中，这类双列锥形壁滚柱轴承的应用覆盖范围极广，从矿山输送设备的辊筒支撑、冶金轧机的工作辊定位，到重型工程机械的回转铰接点、风电增速箱的中间轴支撑，都能见到这类结构的身影。不同于单列滚柱轴承仅能承受单向径向载荷的特性，双列排布的滚柱结构可以同时承载双向径向载荷与一定比例的轴向倾覆力矩，在安装空间受限但载荷工况复杂的点位，能有效替代两套单列轴承的组合方案，减少轴系的轴向安装尺寸，降低壳体加工的同轴度公差要求。从设计逻辑上看，该轴承的锥形壁结构是核心优化点，滚道的锥度参数经过匹配计算，能让滚柱在运转过程中实现纯滚动接触，减少滑动摩擦带来的发热与磨损，同时双列滚柱采用对称背对背排布，自身具备一定的调心补偿能力，可抵消轴系加工或安装过程中产生的少量角度偏差，避免滚柱边缘出现应力集中导致的早期点蚀失效。实际选型应用时，需要重点关注安装边界的尺寸匹配：轴承的内圈与轴颈采用过盈配合，配合公差需根据载荷冲击等级选取，重载冲击场景下建议选用m6级公差，普通平稳传动场景可选用k6级公差；外圈与轴承座孔的配合则采用过渡配合，方便装配时调整轴承的游隙，安装前需测量轴肩与座孔挡肩的高度，挡肩高度不能超过轴承内圈、外圈的倒角尺寸，避免装配时出现干涉，同时挡肩端面需要保证与轴线的垂直度，防止轴承安装后出现偏载。日常运维中，这类轴承的润滑通道设计在内外圈的预留油槽位置，可根据设备运转转速选择脂润滑或油润滑，转速低于1000r/min的重载场景优先选用极压锂基脂润滑，注脂量需控制在轴承内部空腔的1/3到1/2，过量注脂会导致运转过程中温升过高，加速润滑脂变质失效；转速更高的场景则采用飞溅油润滑，需保证润滑油的粘度等级匹配工作温度区间，避免低温启动时润滑不足、高温工况下油膜破裂。从结构细节来看，该轴承的保持架采用一体式窗式结构，能对每颗滚柱实现独立定位，避免滚柱在运转过程中出现歪斜或相互摩擦，双列滚柱之间设置有中间隔圈，可通过磨削隔圈的厚度精准调整轴承的径向游隙，适配不同工况下的预紧需求，当应用在高精度回转点位时，可适当减小游隙提升支撑刚度，应用在高温热膨胀明显的工况时，则适当放大游隙补偿轴系的热伸长量，避免轴承出现抱死故障。
