石油平台防滑钢制模块框架结构设计

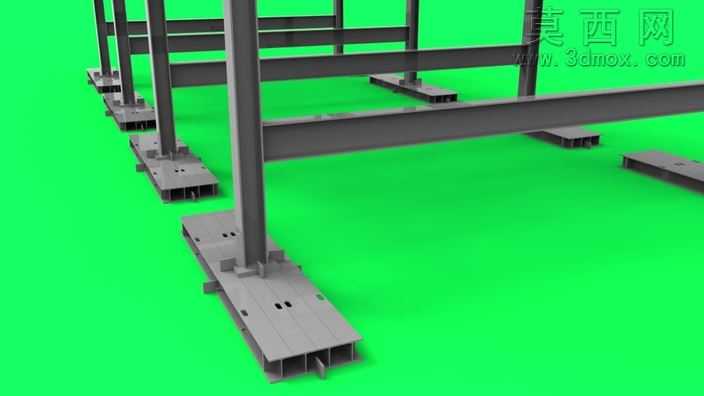

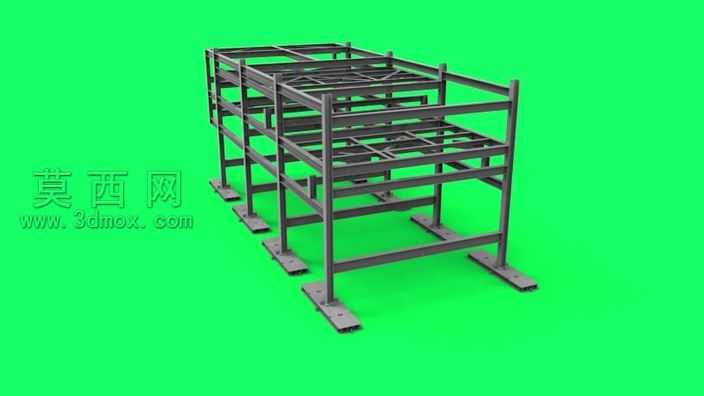

本作品为石油作业场景配套的钢制模块框架三维模型，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循钢结构设计规范，对每一处型钢的截面尺寸、连接节点的位置都做了精准的参数约束，确保模型可直接导出用于后续的工程验算与生产下料。模型主体采用多层模块化框架布局，竖向承重构件选用标准H型钢作为立柱，每根立柱底部都设计了带防滑齿纹的加宽预埋底座，底座预留了螺栓安装孔位，可直接与作业平台的基础预埋件完成固定，有效提升整体结构的抗滑移性能，适配石油作业现场复杂的工况环境。横向与纵向的连接构件采用槽钢与矩形钢管搭配设计，分层设置的横梁通过焊接节点与立柱形成刚性连接，每层框架都预留了设备安装的定位孔位，可根据实际使用需求搭载不同的作业设备与管线支架，层间的斜向支撑构件按照受力计算结果布置，有效提升整体框架的抗侧移能力与结构稳定性。材质渲染阶段，主体钢结构采用哑光深灰色金属材质，还原了热轧型钢出厂时的原始表面质感，底座防滑面做了粗糙纹理的材质处理，突出防滑结构的功能特性，背景选用高饱和度绿色便于后期做图像抠图处理，方便将模型直接嵌入不同的作业场景效果图中。设计思路上采用模块化拆分理念，整个框架可拆分为多个独立的运输单元，现场仅需通过螺栓拼接即可完成组装，大幅降低石油野外作业场景下的运输与安装成本，所有连接节点都做了倒角处理，避免尖锐棱角带来的作业安全隐患，整体结构兼顾了承重性能、安装便捷性与使用安全性，可直接用于石油作业平台的辅助支架、设备承载架等场景的方案展示与结构验证。
