高精度蜗轮传动零件三维设计模型

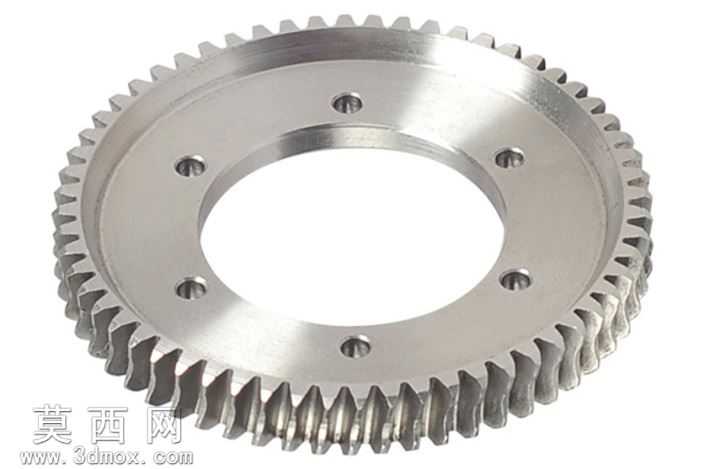

本蜗轮模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计手册中蜗轮的齿形规范，以渐开线齿廓为核心基准构建齿部结构，保证齿形参数符合蜗轮蜗杆啮合的传动精度要求。建模初期先确定蜗轮的基准轴线与分度圆参数，通过旋转凸台命令生成蜗轮的轮坯基体，精准控制轮缘、轮毂、辐板的厚度比例，匹配实际蜗轮的结构强度需求。针对轮齿部分，先绘制单齿的齿廓草图，通过螺旋线引导扫描生成单个轮齿实体，再依托圆周阵列命令完成全周轮齿的均匀排布，阵列过程严格控制齿距误差，保证每一个轮齿的齿形、齿向参数一致，还原真实蜗轮的啮合特性。模型上的六个安装孔采用完全定位的草图绘制，通过拉伸切除命令生成，孔位分布遵循圆周均布原则，孔的直径、沉头深度均符合通用安装标准，可直接用于装配模拟。材质设定上选用45号钢的金属材质参数，渲染阶段调整金属粗糙度、反光度参数，还原钢制零件经机加工后的金属光泽与表面质感，辐板与轮缘的过渡圆角做了精细化处理，避免应力集中的结构缺陷。设计过程中重点考量蜗轮与蜗杆的啮合匹配性，齿面的弧度、齿厚参数经过反复校验，保证传动过程中齿面接触面积符合设计要求，可用于蜗轮蜗杆传动机构的装配干涉检查、运动仿真模拟，也可作为机械传动教学的演示模型，帮助理解交错轴齿轮传动的工作原理，模型的所有特征均保留参数化编辑属性，可根据实际传动比、模数需求快速调整参数，适配不同规格的减速机、传动机构设计场景。
