蜗轮蜗杆带轴承传动组件结构设计

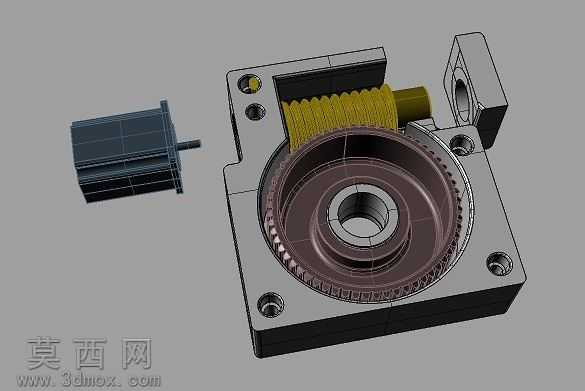

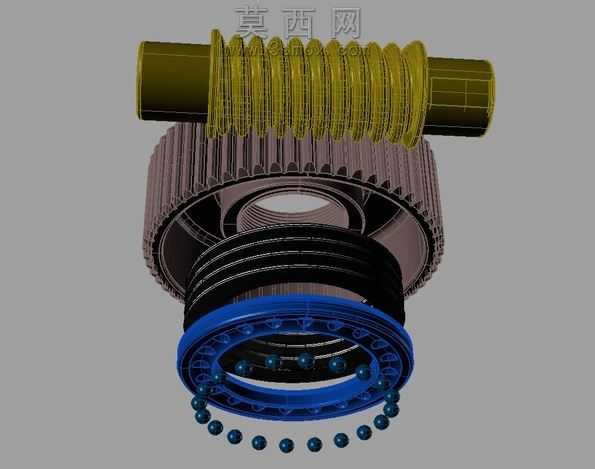

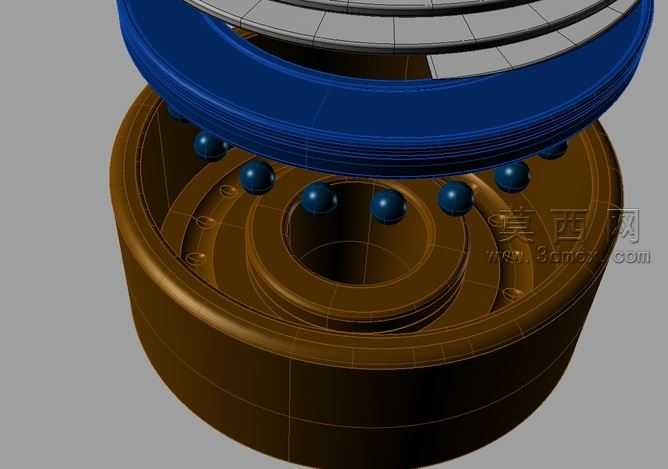

本作品为蜗轮蜗杆配套深沟球轴承的传动组合结构三维建模成果，建模过程中首先对传动副的核心参数进行严谨匹配，依据蜗杆的导程角、模数、头数对应设置蜗轮的齿数、齿形螺旋角，保证二者啮合时的齿面接触精度，避免出现传动卡滞或侧隙过大的问题。建模阶段先通过回转特征生成蜗杆的轴体基体，再采用螺旋扫描方式切除生成蜗杆的渐开线齿形，齿面的过渡圆角、轴端的定位轴肩、安装卡槽等细节均按照机械设计标准进行还原，保证后续装配时的定位精度。蜗轮部分先绘制轮坯的回转基体，通过阵列特征生成轮缘的外齿结构，齿形的修形参数完全匹配对应蜗杆的啮合轨迹，轮体中部的减重孔、轮毂的键槽结构也同步完成建模，兼顾结构强度与轻量化需求。配套的深沟球轴承采用分层建模方式，分别完成内圈、外圈、保持架、滚动体的独立建模，滚动体按照圆周等距阵列排布，内圈与外圈的滚道弧度严格匹配钢球直径，保证轴承转动的同轴度要求。材质渲染阶段，蜗杆与蜗轮的金属齿面采用合金钢材质，赋予金属磨砂质感与细微的机加工纹理，轴承的内圈、外圈与滚动体采用高铬轴承钢材质，表面添加抛光后的金属反光效果，保持架采用深蓝色工程塑料材质，区分不同部件的材质属性，同时通过分层半透明渲染效果，清晰展示内部的啮合结构与轴承装配关系。设计思路上，该结构将蜗轮蜗杆的大减速比传动特性与深沟球轴承的径向承载能力结合，可应用于小空间内的大扭矩减速传动场景，建模过程中所有配合面均预留合理的装配公差，齿面啮合间隙符合通用机械传动的设计规范，既保证了结构的可装配性，也能直观展示该传动组件的工作原理与内部构造，可用于机械原理教学演示、传动方案选型参考等场景。
