28齿段斯克拉齿链轮三维设计

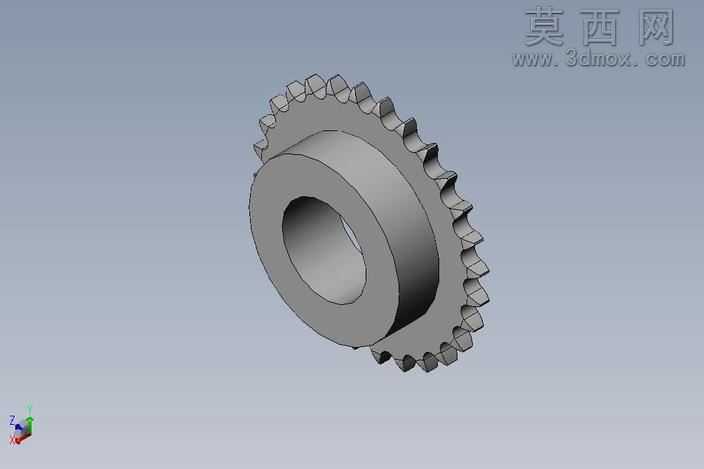

本作品为28齿规格的链轮三维建模作品，整体采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循机械传动链轮的标准设计规范，还原了链轮的完整结构特征。模型整体由外圈轮齿、中间辐板、内圈轮毂三部分构成，轮齿部分按照对应链条的啮合参数精准绘制齿形轮廓，每一个齿的齿顶圆弧、齿侧工作面、齿根过渡圆弧都经过参数化约束，保证齿形的啮合精度，28个轮齿沿圆周方向均匀阵列排布，阵列参数经过精准计算，确保齿距误差控制在机械设计允许的公差范围内。中间辐板采用等厚度圆盘结构，连接外圈轮齿与内圈轮毂，辐板厚度经过结构强度校核，在保证传动承载能力的前提下尽可能减轻零件整体重量，符合轻量化设计的思路。内圈轮毂为带中心通孔的圆柱结构，中心通孔为轴安装孔，孔的尺寸按照对应传动轴的配合公差设计，轮毂的轴向长度经过合理设计，保证与轴装配后有足够的接触长度，传递扭矩时不会出现应力集中的问题。建模过程中采用了草图绘制、特征拉伸、圆周阵列、圆角过渡等常用三维建模命令，所有特征都保留了完整的参数化关联，后续如果需要调整齿数、齿形参数、轮毂尺寸、孔径大小等参数，只需要修改对应草图或特征的参数数值，即可快速完成模型的更新迭代，无需重新绘制整体结构。模型的渲染采用了金属哑光材质，还原了钢制链轮经过机加工后的真实表面质感，渲染过程中添加了柔和的环境光源，清晰展现出轮齿的轮廓细节、轮毂的圆柱面特征以及各部分的结构过渡，没有出现结构遮挡或细节模糊的问题。从结构设计合理性来看，该链轮模型的各部分尺寸比例协调，轮齿的啮合参数符合链传动的设计标准，轮毂与辐板的连接位置添加了合理的过渡圆角，既可以减少机加工过程中的应力集中问题，也能提升零件热处理时的结构稳定性，避免出现开裂变形的问题。该模型可用于链传动系统的装配仿真、运动模拟、干涉检查，也可作为机械设计教学的演示案例，帮助学习者理解链轮的结构特点与建模方法，同时也能为非标传动设备的链轮设计提供参考，直接导入装配环境完成整机的传动结构搭建。
