金属板材辊压成型对辊结构设计

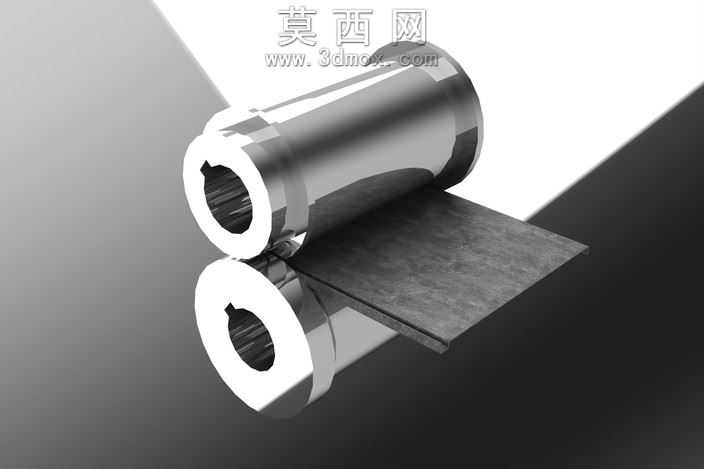

本模型为金属板材辊压成型用对辊组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循辊压成型工艺的尺寸配合要求，对两个压辊的同轴度、辊面间隙、内孔传动结构均做了精准的参数约束。模型渲染阶段采用金属镀铬材质赋予压辊主体，通过调整材质的反射率、粗糙度参数，还原出金属压辊表面高光洁度的镀铬质感，同时对被加工的金属板材赋予哑光冷轧钢板材质，通过明暗对比突出辊压作业的工作状态，场景布光采用侧方主光源搭配环境补光，清晰呈现压辊的内孔花键传动结构、辊身台阶定位结构以及板材被夹持辊压的配合关系。结构设计上，两个压辊采用上下对称布置，辊身中心开设带内齿的传动通孔，用于与动力输出轴配合传递扭矩，辊身外圆做高精度圆柱面设计，保证板材辊压过程中的受力均匀，辊身端部设置定位台阶，可配合轴承组件实现压辊的转动支撑，避免辊压过程中出现轴向窜动。设计思路围绕金属薄板连续冷弯辊压的工艺需求展开，重点优化了辊面与板材的接触弧度，保证板材在辊压过程中平稳进给，不会出现打滑、表面划伤的问题，同时对内孔传动齿的参数做了标准化适配，可匹配常规的辊压设备动力输出轴规格，整体模型结构完整，各部件的装配关系清晰，可直接用于辊压设备的结构展示、工艺原理演示以及相关零部件的加工参考，模型在建模时对非关键的倒角、微小圆角做了合理简化，既保证了结构的准确性，也兼顾了模型的加载与使用效率。
