精密垫片级进冲压成型模具结构

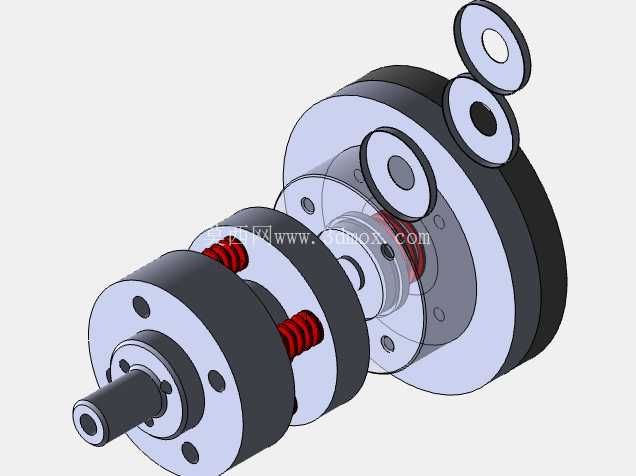

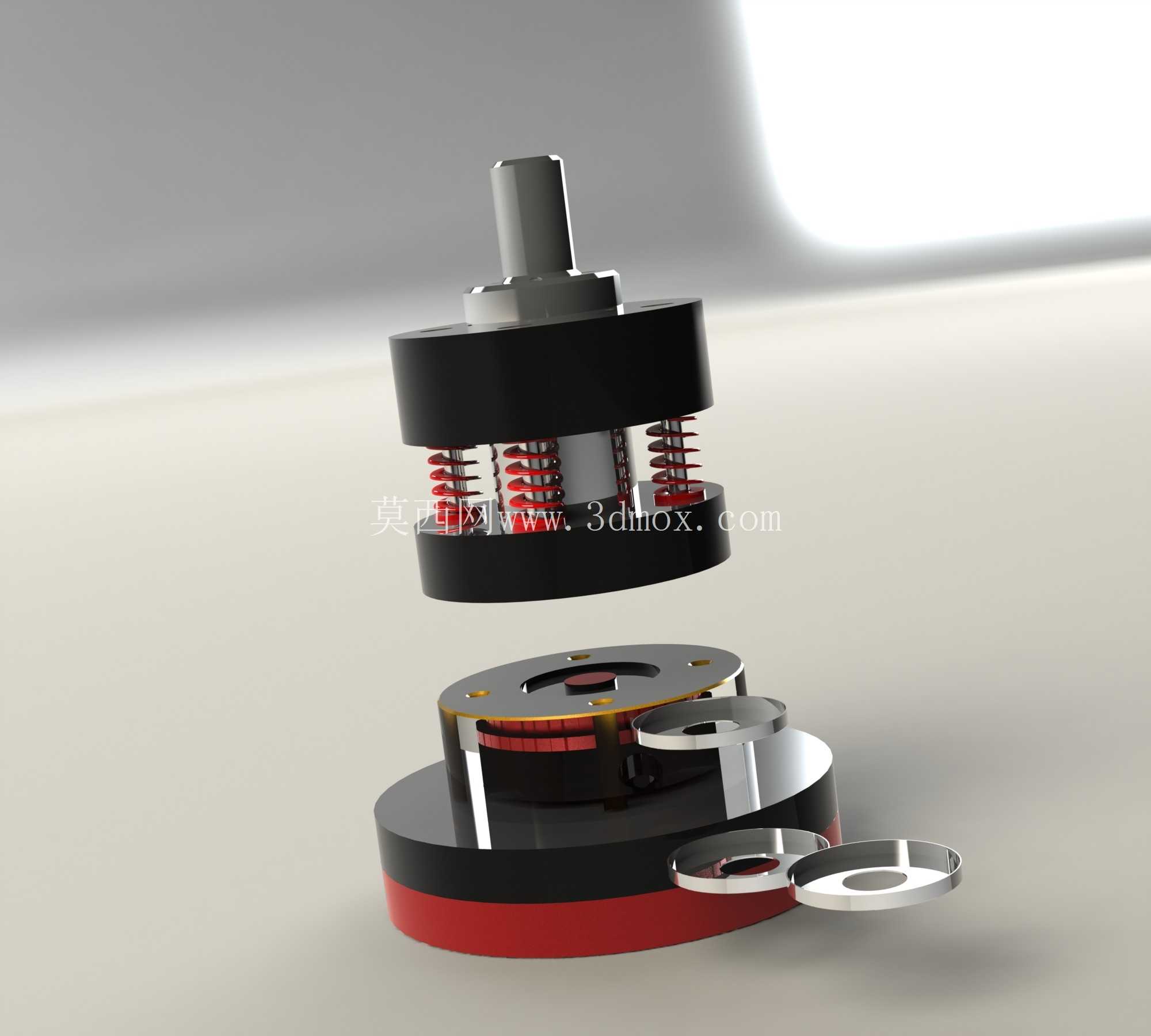

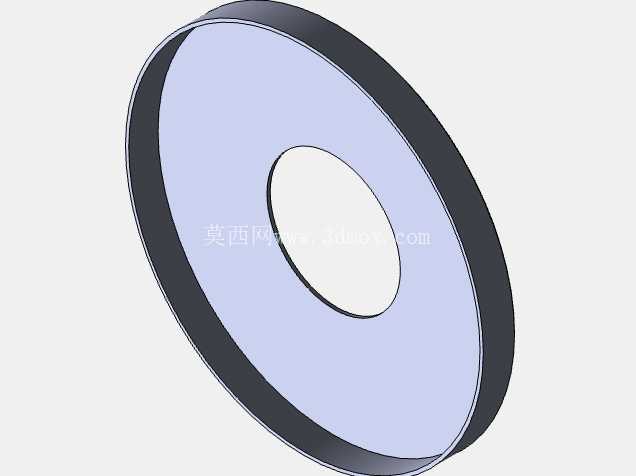

　　这套模具针对薄型金属环形垫片的批量冲压生产设计，适配0.1-0.5mm厚度的不锈钢、冷轧钢带料加工，常见于五金密封件、电子配件垫片的量产场景，整条冲压工序可在单次模架行程内完成冲孔、落料、成品顶出的全流程动作，无需多台设备分步加工，能有效控制薄料加工的平面度公差，避免多工序周转带来的定位偏差。模具采用上下模分体式导向结构，导柱配合导套实现合模过程的精准对位，合模导向间隙控制在0.008mm以内，可承受连续高速冲压的侧向力偏移，长期运行下的对位精度保持性优于单侧导向结构。

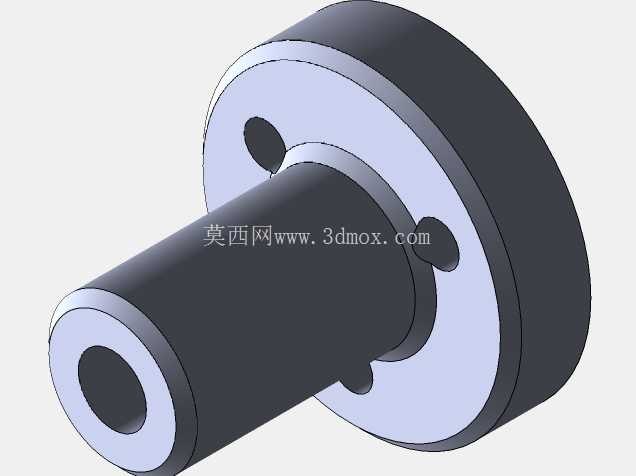

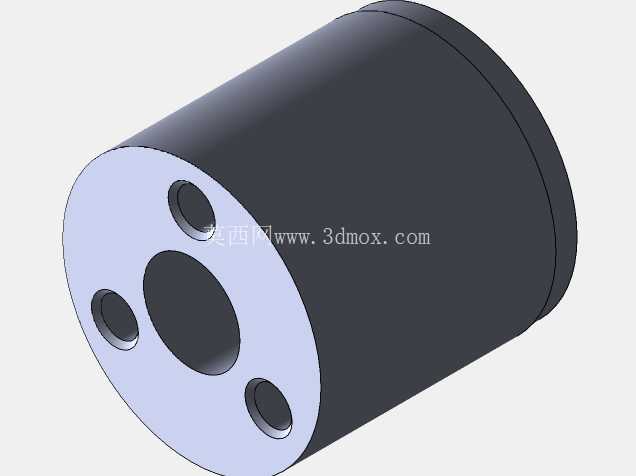

　　上模部分集成了弹性卸料组件，均匀分布的矩形弹簧围绕凸模周圈布置，弹簧预压量经过匹配计算，开模过程中卸料板可平稳压住料带，避免薄料随凸模上行产生带料变形，同时在合模终了阶段提供足够的压料力，防止冲压过程中料带窜动影响成型尺寸。凸模采用阶梯式固定结构，与上模座的安装孔采用H7/m6过渡配合，尾部加装防转销钉，避免长期冲裁受力下凸模转动导致的刃口间隙不均。下模部分设置了多工位成型工位，第一工位完成内孔冲裁，第二工位完成外形落料，工位间的步距定位靠导正销与料带定位孔配合实现，定位误差可控制在0.01mm以内，确保内孔与外圆的同轴度满足精密垫片的装配要求。

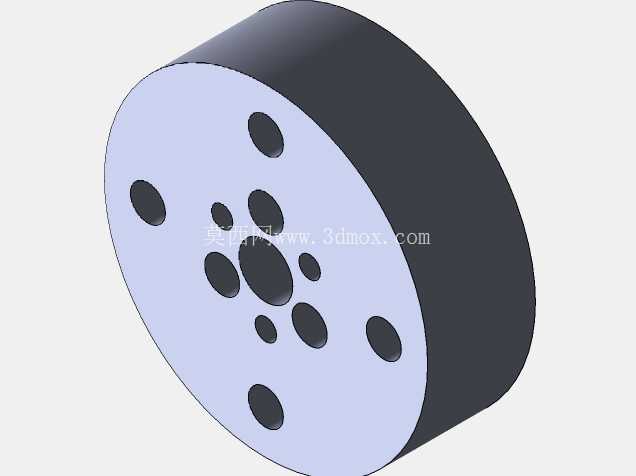

　　下模的落料孔采用锥面扩口设计，避免冲裁完成的成品件卡在模孔内，成品件可顺着落料孔滑入下方接料盒，无需人工手动取件，适配自动化连续冲压生产线的配套需求。模座采用45号钢调质处理，上下模座的平行度公差控制在0.02mm/100mm范围内，安装时可直接固定在标准冲床工作台面，模座的安装孔位适配16t-25t吨位的开式可倾压力机，安装边界尺寸可适配多数常规小型冲床的工作台装夹范围，无需额外定制转接板。模具的刃口部分采用镶拼式结构，冲裁凹模与凸模刃口件均可单独拆卸更换，当刃口出现磨损崩缺时，无需拆卸整套模架，仅需更换对应镶件即可快速恢复生产精度，大幅降低模具维护的停机时间。

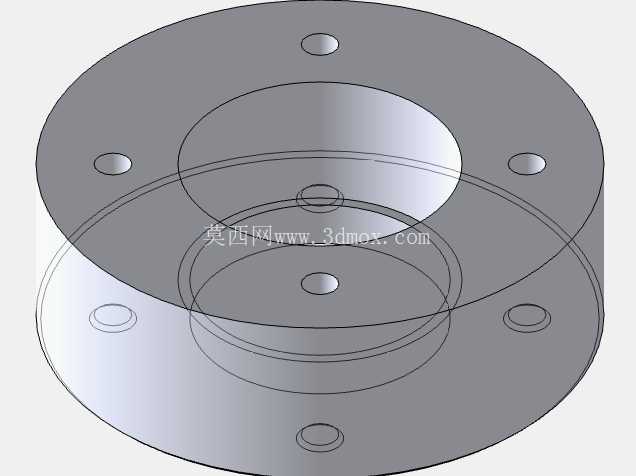

　　卸料板与凸模的配合间隙取料厚的5%，既可以对凸模起到辅助导向作用，又能避免间隙过小刮伤凸模表面。弹簧的选型根据卸料力计算确定，总卸料力预留1.5倍安全系数，避免长期运行后弹簧疲劳导致卸料力不足。整套模具的闭合高度经过匹配设计，适配常规小型冲床的闭合高度调节范围，无需额外调整冲床滑块行程即可完成安装调试。在实际生产场景中，这套模具可配合自动送料机实现无人化连续生产，单行程即可产出一件成品，生产节拍可达120次/分钟，成品的尺寸一致性稳定，冲裁断面的光亮带占比可达到料厚的三分之一以上，无需后续二次去毛刺加工即可直接满足装配要求。针对薄料冲压容易出现的翘曲问题，下模成型工位设置了微小平整台阶，落料前对料带进行局部压平，有效抵消冲裁过程产生的内应力，成品垫片的平面度可控制在0.03mm以内，满足精密装配场景下的密封、间隙调整需求。模具的导向件采用标准件选型，后期维护时可直接采购同规格标准件替换，降低备件库存成本。上下模的合模行程经过校核，开模状态下卸料板与下模面的间距足够料带顺畅送进，不会出现送料卡滞的问题。
