车辆碰撞刚性柱冲击仿真分析模型

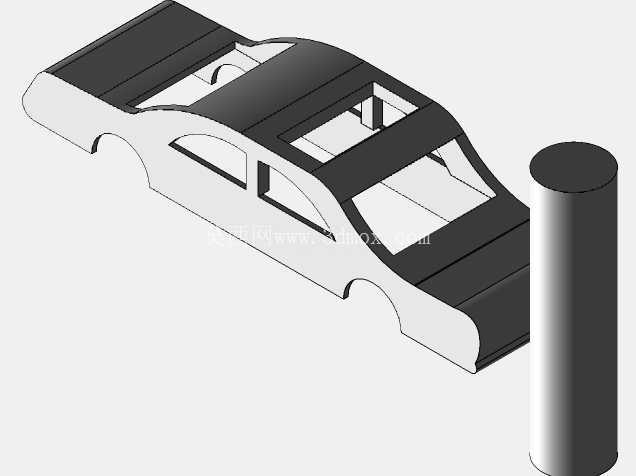

　　在车辆被动安全开发环节，正面刚性柱碰撞是验证车身结构抗冲击能力、约束系统匹配合理性的核心测试工况之一，这类仿真模型的搭建，能够在物理样车制造前完成多轮结构迭代，大幅降低实车碰撞测试的成本与周期。模型中对试验车辆的白车身关键传力路径做了等效几何处理，没有保留非承载区域的冗余细节，既保证了碰撞过程中力的传递路径与实车一致，又能控制单元规模，提升显式动力学计算的效率。刚性碰撞柱采用实体单元建模，固定所有自由度模拟实际试验中的固定刚性障碍，车辆初始速度沿碰撞法向施加，初始接触对的设置覆盖了车身前端所有可能与柱体发生接触的曲面，避免计算过程中出现单元穿透的问题。从结构设计的角度看，这类仿真重点关注碰撞过程中乘员舱的侵入量、

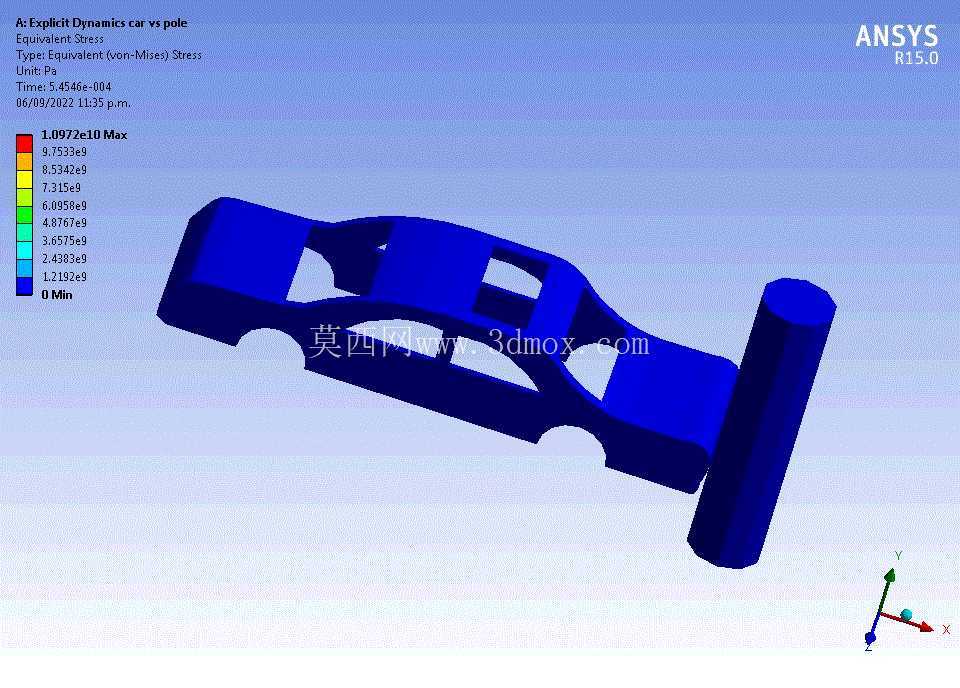

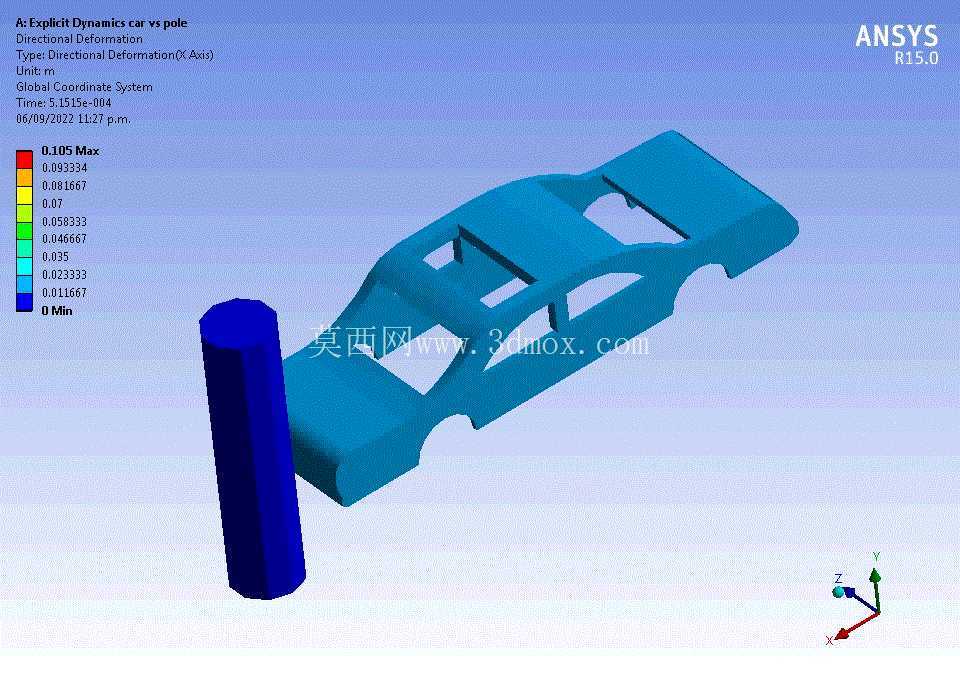

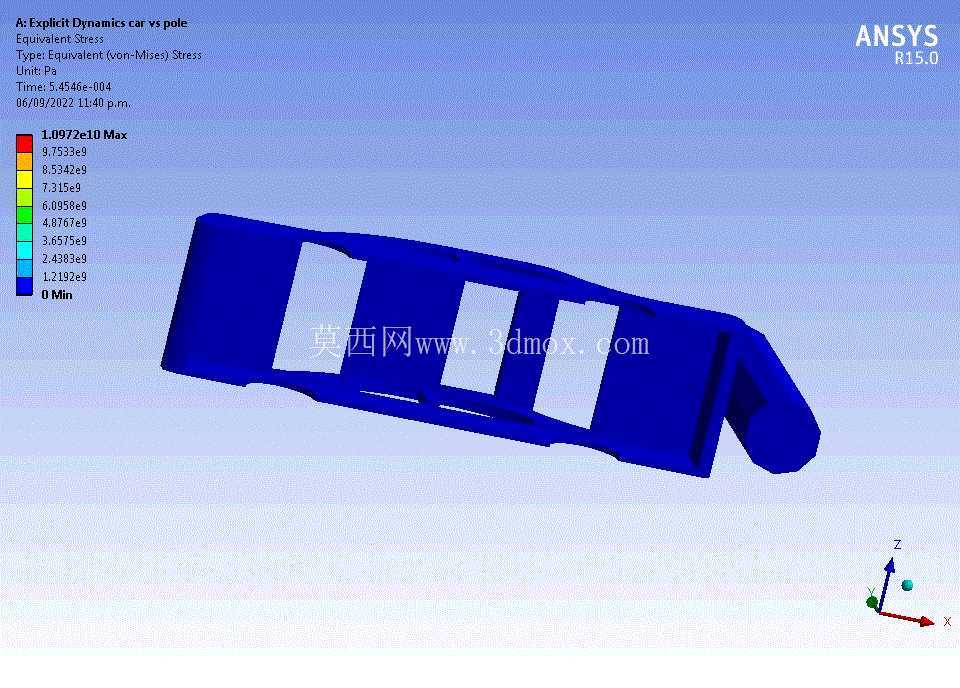

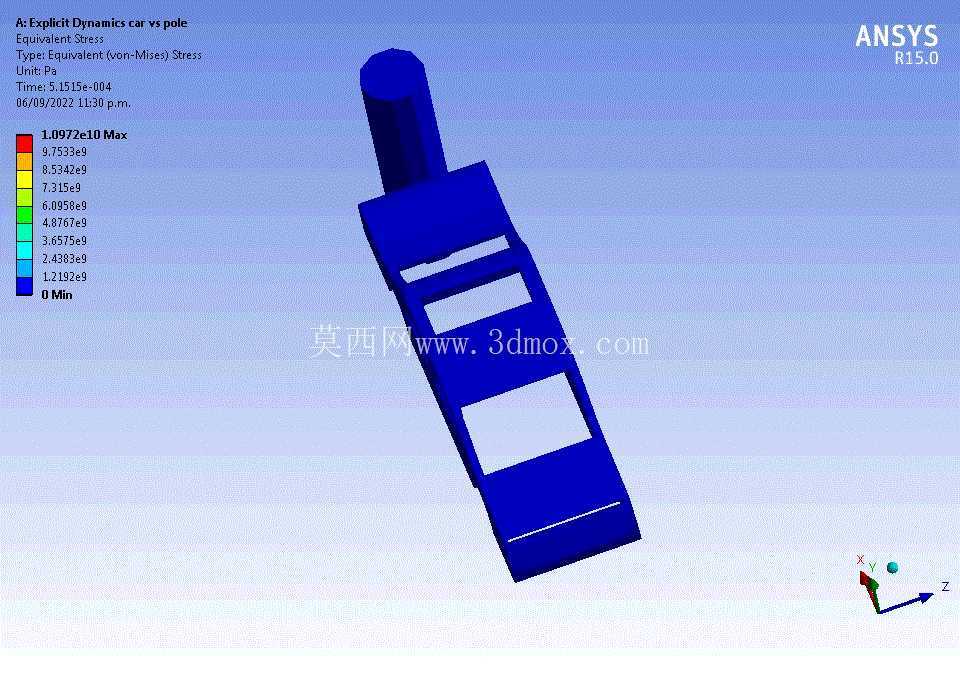

　　前纵梁的压溃变形模式、关键连接节点的失效情况，模型中对车身不同区域的材料做了区分设置，前部吸能区采用具备合适屈服强度的材料，通过可控的褶皱变形吸收冲击动能，乘员舱区域则采用更高强度的材料，保证碰撞过程中生存空间的完整性。模型的几何边界完全匹配常规碰撞试验室的布置要求，刚性柱的安装位置、车辆的初始离地间隙、碰撞接触点的高度都参考实际测试规范设定，仿真输出的应力云图可以直观展示碰撞过程中不同时刻的应力分布情况，定位应力集中的薄弱区域，给结构优化提供明确的方向。不同于整车全细节模型，这个简化模型更适合用于前期耐撞性架构的快速验证，工程师可以快速调整前纵梁的截面形状、厚度参数，或者增加加强结构，快速验证不同方案的吸能效果，

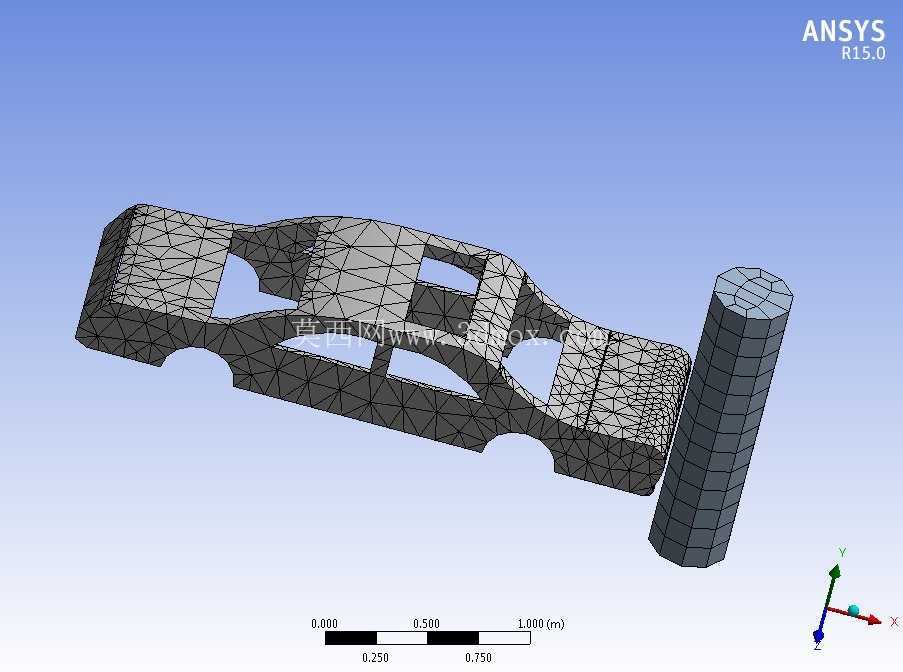

　　不需要等待详细数模完成就可以推进安全性能的预开发。碰撞过程中，前部结构的变形顺序是设计的核心，需要保证吸能盒先发生压溃变形，随后纵梁有序折叠，避免出现纵梁弯折导致的力值突变，模型中通过合理的网格划分，能够精准捕捉这类变形模式的变化，输出的加速度、力值曲线也能为约束系统的匹配提供输入依据。
