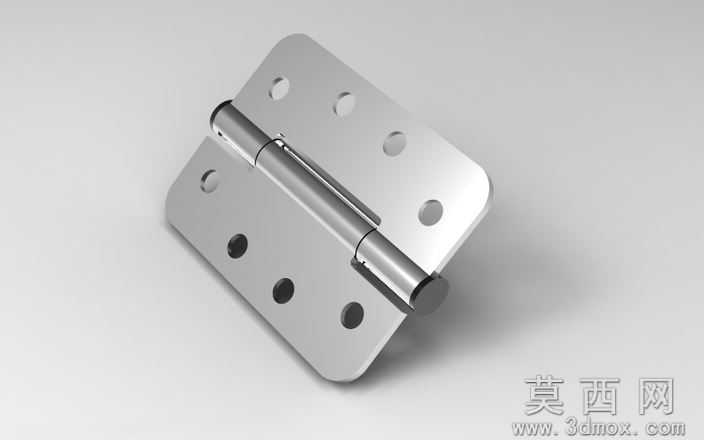

RT102x75不锈钢对接铰链三维设计模型

本模型为RT102x75规格不锈钢对接铰链的三维数字化设计成果，建模阶段以实际门窗安装的尺寸需求为核心基准，首先完成核心铰接轴的参数化绘制，确定轴体的直径、长度与两端铆接限位结构的尺寸公差，再分别绘制左右两片合页的基体轮廓，针对每片合页上的安装孔位，严格按照102毫米、75毫米的安装边距排布孔位，确保孔位的同轴度与安装适配性，建模过程中对合页的卷边铰接部位做了配合间隙的预留设计，还原真实铰链转动时的活动余量，避免模型出现装配干涉的问题。参数设计层面，模型完整还原了该款铰链102毫米×75毫米的外形尺寸，明确标注了每片合页的板材厚度、安装孔的孔径与孔间距、铰接轴的配合公差，所有参数均匹配民用门窗、柜体安装的通用五金标准，可直接用于安装场景的尺寸校核与配套结构的适配设计，无需额外调整参数即可对接生产端的加工尺寸要求。渲染材质环节，模型为合页主体赋予了哑光不锈钢材质，调整材质的金属度、粗糙度参数还原不锈钢冷轧板材的真实质感，为铰接轴部位赋予了略高的反光度体现轴体加工的光洁度，背景采用渐变蓝的工程展示背景，搭配三维软件的坐标系标识，清晰呈现模型的各个结构细节，所有边角的圆角、板材的冲压折边细节都在渲染中完整呈现，还原真实五金件的外观特征。结构原理上，该对接铰链采用经典的穿轴式铰接结构，左右两片合页通过中部的卷边结构套入铰接轴实现转动连接，合页展开后可实现门扇与门框的180度范围内转动，多安装孔的设计可提升合页安装后的承重能力，不锈钢材质的选用可让铰链具备防锈、耐磨损的特性，适配室内外门窗的长期使用需求，铰接部位的间隙设计可避免长期转动出现的卡滞问题。软件兼容方面，模型原生采用Autodesk Inventor2008版本创建，同时兼容Autodesk Inventor2011及更高版本的Inventor软件打开编辑，也可通过中间格式导入SolidWorks、UG、ProE等主流三维机械设计软件进行修改调整，适配不同设计人员的软件使用习惯，不会出现版本不兼容导致的特征丢失问题。研发教学应用层面，该模型可作为门窗五金配件研发设计的参考样本，帮助设计人员快速完成铰链配套的门框、门扇结构的适配设计，也可用于机械制图课程的五金件测绘教学案例，让学习者掌握薄板类五金零件的建模方法、装配配合的设计逻辑，同时也可用于家装设计、柜体设计的场景装配展示，直观呈现铰链安装后的开合效果，为五金配件的选型、安装演示提供可视化的三维支撑。
