2英寸平开合页SolidWorks三维设计模型

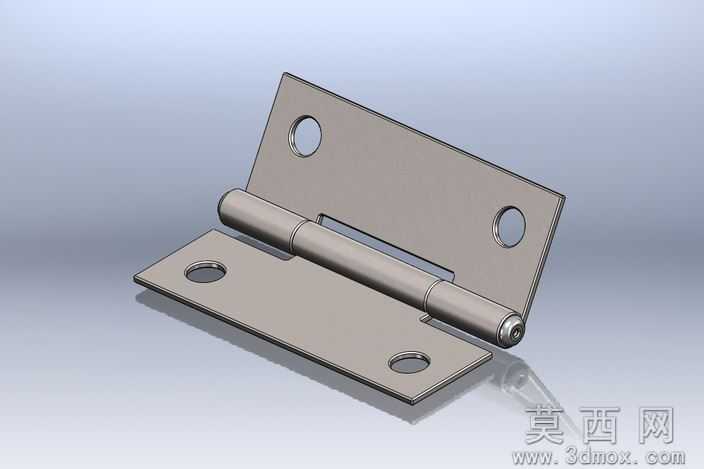

本模型为2英寸规格平开合页的三维参数化设计成果，建模全程采用SolidWorks2012版本完成，遵循自底向上的装配建模逻辑：首先绘制单片合页页片的草图轮廓，通过拉伸凸台命令生成页片基础基体，精准定位两个安装沉孔的中心位置，使用异型孔向导生成符合通用五金安装标准的沉孔结构，保证孔位同轴度与页片边缘的距离公差控制在0.1mm以内；随后绘制合页转轴的卷边轮廓，通过钣金折弯命令生成页片的卷圆结构，确保两个页片的卷圆内径尺寸统一，与转轴轴径保持0.05mm的间隙配合，避免转动卡滞。参数设计阶段严格参照民用门窗五金的通用尺寸规范，2英寸规格对应合页展开总长度50.8mm，页片厚度1.2mm，转轴直径5mm，所有尺寸均添加方程式关联，修改核心参数即可快速衍生不同规格的同系列合页模型，无需重复建模。

渲染材质环节针对不锈钢合页的真实质感进行调试，为页片与转轴赋予抛光不锈钢材质，调整金属反射率至0.85、粗糙度至0.12，添加环境HDR贴图模拟车间柔光环境，在合页底部添加地面反射效果，还原金属五金件的冷冽质感，同时输出多角度渲染效果图，清晰展示合页的开合状态与结构细节。结构原理上，该合页为典型的明装式平开合页，两个页片分别通过自攻螺丝固定于门窗框与门窗扇上，中间穿入的实心转轴实现两个页片的相对转动，可实现0-180度范围内的自由开合，卷边末端做收边处理避免转轴脱出，页片边缘做0.2mm的倒角处理去除锐边，符合五金件的安全设计要求。

软件兼容方面，模型原生为SolidWorks2012格式，可直接在SolidWorks2012及以上所有版本中打开编辑，支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、装配错位等问题，文件内包含完整的零件建模特征树与装配配合关系，所有特征均为可编辑状态，方便使用者根据自身需求修改尺寸参数。研发教学应用层面，该模型可作为门窗五金研发阶段的结构验证载体，用于模拟合页安装后的开合干涉情况、承重受力仿真分析，也可作为SolidWorks钣金建模、装配配合教学的典型案例，帮助初学者掌握钣金折弯、异型孔生成、间隙配合装配等核心操作，同时可用于家装设计、门窗方案展示的配套三维素材，提升方案展示的直观性。
