适配Nema23电机的30:1行星减速装置

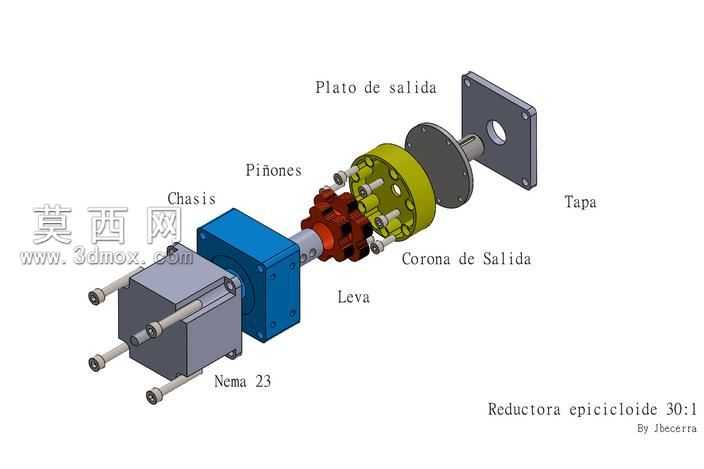

本作品为适配Nema23规格步进电机的30:1传动比行星减速装置，整体采用三维参数化建模完成，从核心传动构件到外部安装附件均做了精细化的结构还原。建模过程中首先完成核心传动链的参数匹配，针对30:1的减速比需求，对行星轮、太阳轮、内齿圈的齿数、模数、齿形参数做了精准设定，保证各级齿轮啮合的间隙合理，避免传动过程中出现卡滞或回程误差过大的问题。装置的动力输入端设计为标准Nema23电机安装接口，安装法兰的孔位、轴伸配合尺寸完全对应通用Nema23电机的安装规范，可直接与市面同规格电机完成对接，无需额外制作转接件。传动部分采用模块化分层设计，从输入端到输出端依次排布输入轴、偏心凸轮、行星轮组、输出端盖，各构件之间的配合公差在建模时做了预留，既保证装配时的同轴度要求，也兼顾实际加工时的工艺可行性。外部壳体采用方形结构设计，既提升了整体结构的刚性，也方便装置在各类设备机架上完成安装固定，壳体上的安装孔位做了沉头设计，可保证安装螺丝不会突出壳体表面，提升整体外观的整洁度。输出端采用法兰盘式输出结构，输出法兰上预留了均匀分布的安装孔，可直接对接负载端的连接件，输出轴的直径、配合长度经过受力校核，可满足额定扭矩下的传动强度要求。渲染阶段针对不同构件的材质特性做了区分设置，齿轮类传动构件采用金属合金钢材质，表面做了哑光金属质感处理，壳体部分采用阳极氧化蓝色铝合金材质，端盖、安装板类构件采用发黑处理的钢材材质，通过材质的差异清晰区分不同功能的构件，也让整体装配结构的层级更加直观。建模时还对所有运动构件做了运动仿真验证，模拟电机输入转速下各级齿轮的运转状态，确认30:1减速比的输出转速符合设计预期，同时排查构件之间的运动干涉问题，保证整体结构运转顺畅无卡滞。装置的输出端额定输出扭矩经过参数核算，可满足小型自动化设备、传动模组的动力减速需求，整体结构紧凑，安装适配性强，既可以作为独立减速部件使用，也可以集成到各类小型传动系统中作为动力减速单元。
