集成电机式行星齿轮减速装置三维设计

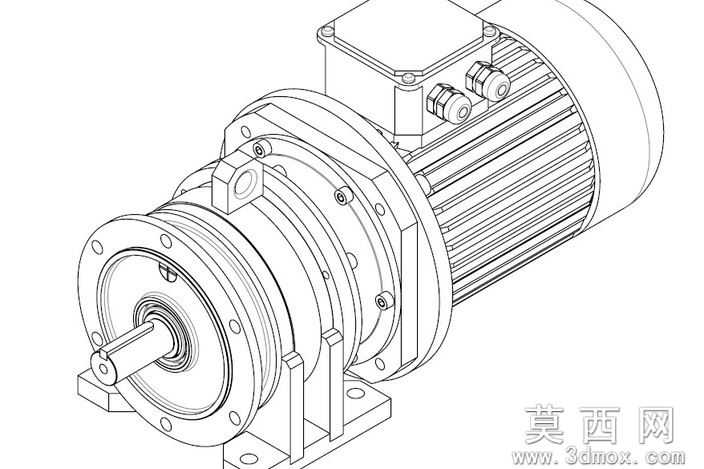

本作品为集成驱动电机的行星齿轮减速装置三维建模成果，建模过程严格遵循机械传动设计规范，从整体装配逻辑出发完成各零部件的参数化构建。首先针对驱动电机部分，还原了定子壳体的散热筋结构、接线盒的密封安装结构、端盖的定位止口与螺栓孔位，保证电机壳体的结构强度与安装适配性，建模时对电机输出轴与行星减速输入端的连接配合做了公差适配设计，确保动力输入的同轴度要求。行星减速腔体部分，按照行星传动的速比要求完成内齿圈、行星轮、太阳轮、行星架的参数化建模，其中太阳轮与电机输出轴采用同轴固连设计，行星轮通过销轴与行星架连接，建模时还原了行星轮的均布安装结构、内齿圈与壳体的过盈配合定位结构，同时对减速腔体的法兰安装面、地脚支撑结构做了细节还原，保证装置的安装固定可靠性。输出端部分构建了带键槽的输出轴结构、输出端盖的密封槽与轴承安装位，还原了轴承的装配定位关系，确保输出轴的回转精度与承载能力。建模过程中对所有配合面做了干涉检查，验证了齿轮啮合的侧隙合理性、各回转部件的运动无干涉，材质分配上针对壳体类零件赋予铸铁材质属性，齿轮、轴类传动零件赋予合金结构钢材质属性，密封件、接线端子等部件赋予对应工程塑料与橡胶材质，还原装置的真实材质质感。整体设计围绕紧凑化传动需求，将电机与行星减速机构集成设计，在保证传动比U=31.95、最大输入扭矩20Nm的性能参数前提下，尽可能缩小装置的整体体积，优化了安装法兰与地脚的布局，适配多种工业安装场景，模型完整还原了装置的装配层级与结构细节，可用于传动结构验证、安装布局模拟、教学演示等场景。
