带滚轮摆杆式微动开关三维结构设计

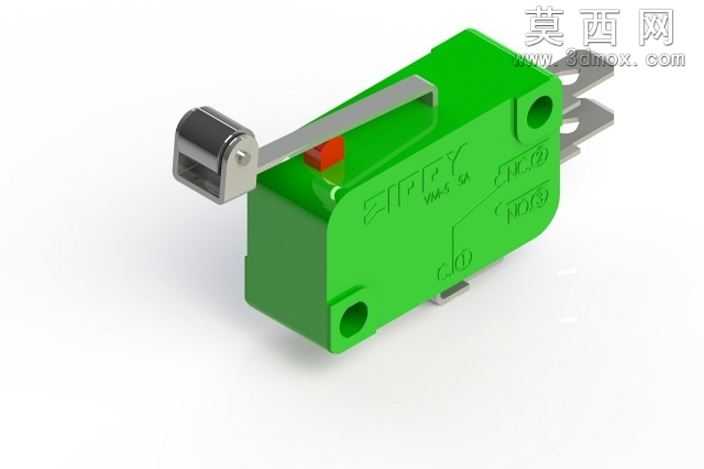

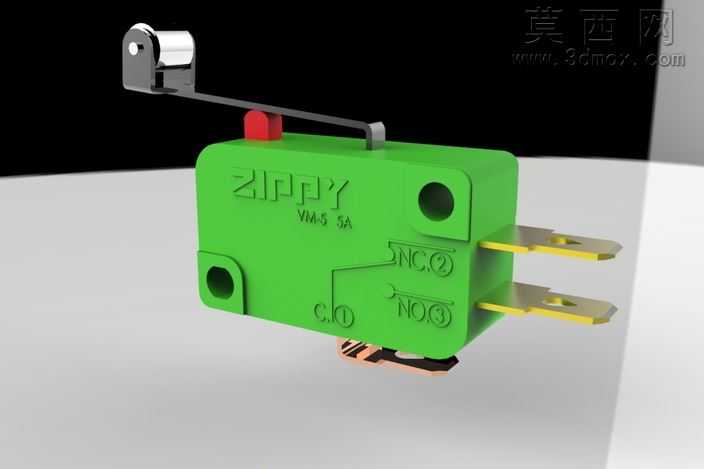

本作品为带滚轮摆杆结构的微动开关三维建模作品，建模过程严格参照实物尺寸比例完成，完整还原了该类微动开关的全部结构细节。建模阶段首先搭建主体基座的轮廓，采用绿色绝缘壳体作为主体承载结构，壳体上预留两处安装固定孔位，用于开关在设备上的螺丝固定安装，壳体表面的品牌标识、参数刻印细节均通过浮雕特征完成还原，保证外观与实物一致。触发结构部分，建模时还原了金属摆杆与端部尼龙滚轮的装配关系，摆杆与壳体内部的触发触点做了运动配合约束，可模拟实际按压触发时的摆杆转动行程，滚轮的金属转轴、摆杆的金属折弯结构均单独建模，还原金属冲压件的折弯弧度与边角细节。内部触发模块部分，还原了红色触发按钮、静触点插脚、动触点弹片的结构，三个外接插脚的尺寸、间距均符合行业通用安装标准，插脚表面做了金属镀层的质感区分，还原铜质导电件的金属光泽。材质渲染阶段，主体壳体采用亮面绿色工程塑料材质，调整了塑料材质的反光度与粗糙度，还原热塑性塑料外壳的哑光带微亮的质感；金属摆杆、滚轮支架、导电插脚采用抛光不锈钢与镀镍铜材质，分别调整金属材质的反射参数，区分不锈钢的冷调金属感与铜件的暖调金属质感；端部滚轮采用黑色耐磨工程塑料材质，滚轮内部的金属转轴做了分色处理，还原不同部件的材质差异。结构设计上完整还原了微动开关的装配层级，所有部件之间保留了合理的装配间隙，可直接用于装配动画制作、电器产品结构适配验证，模型可导出多种通用格式，适配不同三维设计软件的使用需求，能够用于电器产品设计时的部件选型参考、结构干涉检查，也可用于教学演示中讲解微动开关的触发原理与结构组成。建模过程中对细小特征做了合理优化，既保证了外观细节的还原度，也控制了模型的整体面数，避免过多冗余面影响后续使用流畅度，所有倒角、圆角特征均参照实物工艺处理，还原注塑件、冲压件的真实工艺特征，没有出现尖锐直角等不符合实际生产工艺的建模错误。
