穿越机飞控分电板集成结构设计

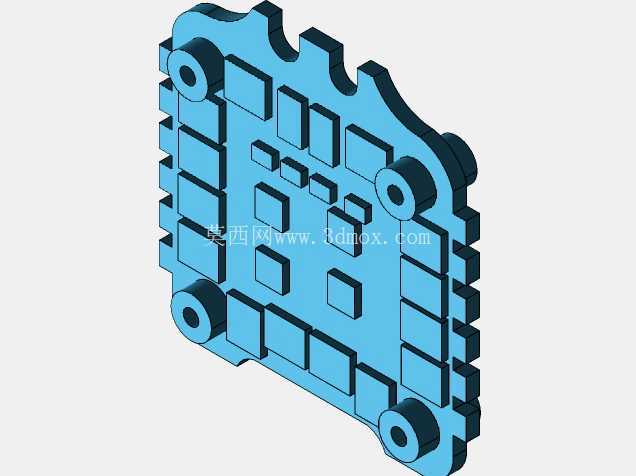

　　这款分电板结构是专为小型FPV穿越机设计的集成供电分配组件，核心作用是将飞行电池输入的高压电源，稳压分流后供给飞控、电调、图传、摄像头等多个机上电子部件，同时承担飞控模块的安装承载功能，是穿越机动力链路里的核心连接载体。从结构设计来看，整体采用方形切边的板状构型，四个角预留了带衬套的安装通孔，孔位间距匹配主流3寸、5寸穿越机机架的标准安装孔距，安装时可直接通过尼龙螺柱固定在机架层叠结构中，不需要额外打孔改件，适配性覆盖当前市场上绝大多数竞速、花飞类穿越机机架。板体边缘做了多段缺口避让设计，这些缺口并非随意开设，而是对应机架上的碳板立柱、走线槽、天线座位置，安装后不会和机架结构产生硬干涉，同时给侧边出线的电调信号线、

　　图传馈线留出足够的走线空间，避免装机时线材被挤压破损。板面上的凸起方块是按照板载电子元件的实际焊接高度做的等比例结构还原，建模时严格参照实物元件的布局位置，预留了元件之间的安全爬电距离，同时对应稳压模块、滤波电容、焊盘位置做了结构避让，不会出现虚拟装配时元件和板体干涉的问题。在实际装机场景中，这类集成分电板替代了传统零散的供电接线结构，把多路线缆的焊接点集中在板载焊盘上，既减少了飞行中震动导致的接线松脱风险，也能通过板载的稳压滤波电路降低电源杂波对图传、飞控传感器的信号干扰。设计时充分考虑了穿越机的轻量化需求，板体在保证结构强度的前提下做了局部减薄处理，非元件安装区域的板厚控制在合理范围，不会给整机增加过多冗余重量，

　　同时四个安装孔位的衬套结构做了加厚处理，能承受飞行中急转、炸机时的冲击力，避免安装孔开裂导致板体移位。从安装边界来看，板体整体外廓尺寸控制在30mm见方以内，厚度不超过5mm，层叠安装在飞控下方时不会占用过多机架内部空间，给接收机、GPS等附加模块留出充足的安装位置，侧边的焊盘位置全部朝向机架外侧，方便焊接作业时操作，不需要在狭窄的机架缝隙里完成接线。
