工业控制用红色帽头带触点按钮结构

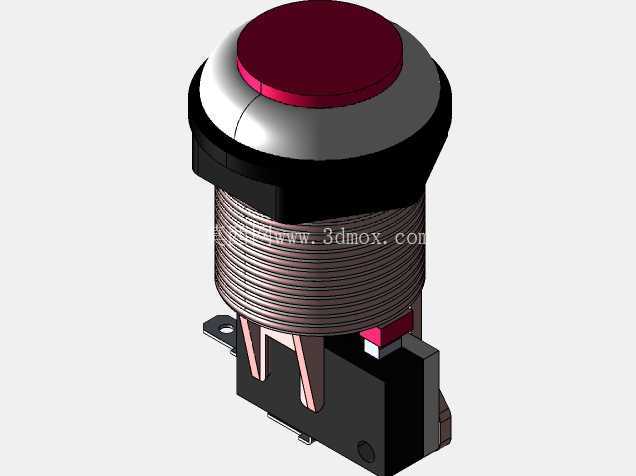

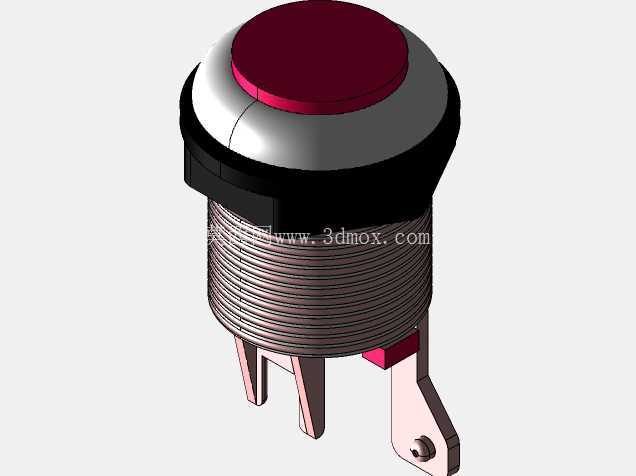

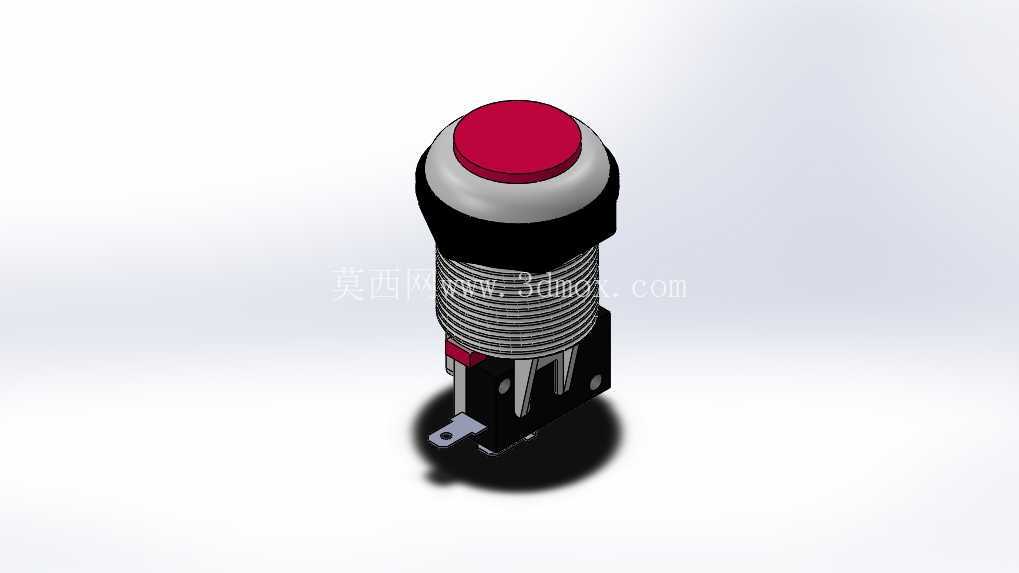

　　这款带红色操作帽的按钮结构，是工业控制回路里最常见的主令操作元件，日常在机床操作面板、自动化产线工位控制盒、低压配电柜门板、小型设备启停工位都能见到同结构产品的身影，核心作用是通过人工按压的动作，向控制回路传递通断信号，实现设备启动、停止、复位、点动等基础操作指令的下发。从结构设计逻辑来看，这款按钮采用了头部操作段、螺纹安装段、尾部触点段的三段式分层布局，头部的红色圆形操作帽做了微凸的弧面设计，表面没有额外防滑纹路，依靠帽头高出安装面板的突出量，给操作人员提供明确的按压触感反馈，操作帽下方的银色过渡环做了圆弧收边，既可以避免按压时边缘割手，也能在面板安装后遮挡安装孔的毛刺，提升外观整洁度。

　　中间的螺纹安装段是整款按钮的安装基准，采用标准细牙螺纹结构，配套的锁紧螺母可以适配1到6毫米厚度的面板安装场景，不管是薄钢板弯折的设备外壳、绝缘材质的操作盒面板，还是加厚的机床钣金门，都可以通过调整螺母在螺纹段的位置完成紧固，安装时不需要额外做复杂的定位结构，只需要在面板上开出对应直径的圆形安装孔，将按钮从面板正面穿入，背面旋紧锁紧螺母即可完成固定，安装孔的公差范围可以放宽到±0.2毫米，对现场钣金加工的精度要求不高，适配大部分非标设备的加工精度水平。

　　尾部的触点组件采用了常开式触点结构，常态下触点处于断开状态，当头部操作帽受到按压力度达到额定动作值时，内部的推动杆会向下位移，带动触点弹片完成闭合，接通对应的控制回路，松开操作帽后，依靠内部的复位弹簧弹力，操作帽会自动回弹到初始位置，触点同步断开，完成一次点动操作的信号传递。触点部分的接线端采用了快插式接线片结构，不需要额外压接接线端子，直接将剥好绝缘皮的导线插入接线片的卡槽内，拧紧压线螺丝即可完成接线，接线端的间距符合低压电气的安全间隙要求，相邻接线端之间不会因为积灰或者凝露出现爬电击穿的问题。

　　从实际使用的场景适配性来看，这款按钮的操作力设置在3到5牛之间，既不会因为操作力过小导致设备运输过程中震动误触发，也不会因为操作力过大导致操作人员频繁操作时出现手部疲劳，操作帽的红色配色符合工业控制领域的通用标识规范，红色默认对应停止、急停类的操作功能，现场操作人员不需要额外识别标识，仅凭颜色就能快速判断按钮的功能属性，降低误操作的概率。在三维建模的结构处理上，这款按钮的每一段结构都做了装配干涉的校验，螺纹段的牙型尺寸和标准锁紧螺母完全适配，尾部触点组件的动作行程和头部操作帽的按压行程做了匹配，按压到底时不会出现触点过压损坏弹片的问题，复位弹簧的安装位做了定位凸台，弹簧在长期往复动作过程中不会出现偏移卡滞的情况。安装边界方面，这款按钮的头部外径比安装螺纹大出8毫米，面板上的安装孔中心距离设备边缘或者相邻元件的中心需要留出至少15毫米的间隙，保证安装时螺母有足够的锁紧操作空间，同时也能避免相邻按钮距离过近导致操作时误碰相邻元件，尾部的接线端突出安装面板背面的长度为32毫米，设计设备内部走线空间时，需要预留出至少40毫米的纵深空间，保证导线弯曲半径符合布线规范，不会因为导线过度弯折导致线芯断裂。从结构耐用性的设计角度来看，按钮内部的推动杆采用了耐磨的工程塑料材质，和安装基座之间的配合间隙控制在0.1毫米以内，长期往复按压不会出现晃动偏移的问题，触点部分采用了镀银的铜质触点，导通电阻小，长期通断动作不会因为触点氧化出现接触不良的问题，复位弹簧采用了不锈钢材质，在潮湿或者有轻微腐蚀的工业环境下也不会出现锈断失效的情况，整体结构的机械寿命可以满足百万次按压的使用需求，适配大部分工业设备的全生命周期使用要求。
