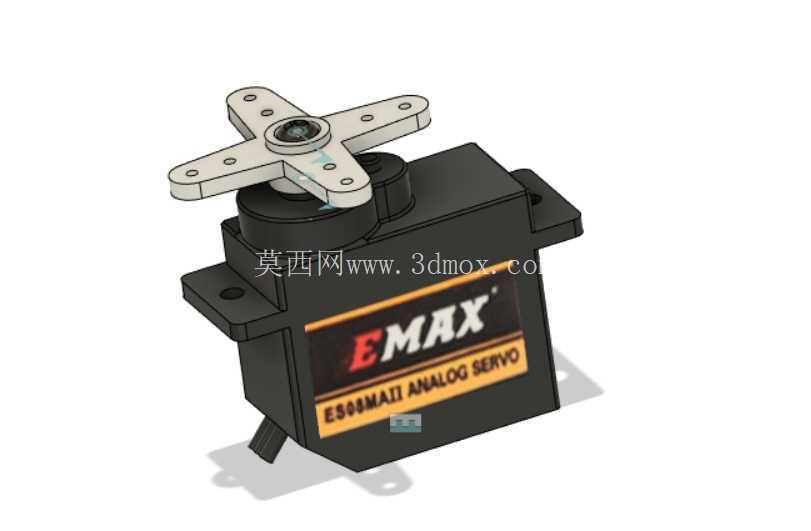

Emax E808MA II模拟舵机结构设计

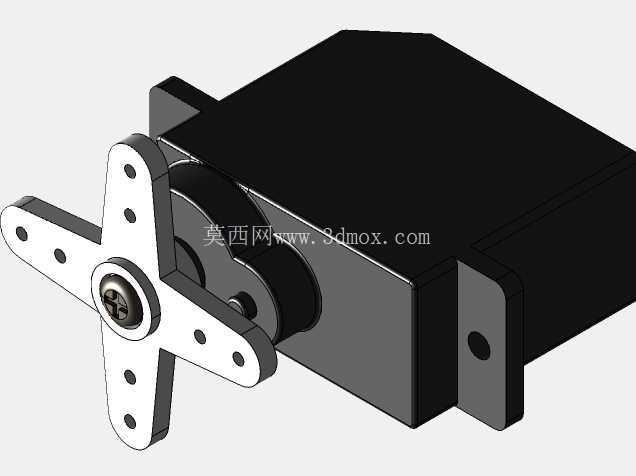

　　在航模飞控、小型机器人关节、遥控车辆转向、工业自动化点位执行等场景中，舵机作为角度执行的核心部件，其结构可靠性、控制精度直接决定整套机构的动作表现。这款模拟舵机的结构设计围绕小空间安装、高扭矩输出、长期运行稳定性三个核心需求展开，外壳采用带安装耳的一体式注塑结构，两侧预留标准孔位，可直接适配多数航模机架、机器人关节支架的安装孔距，无需额外设计转接件，安装耳的厚度经过受力校核，在螺丝锁紧状态下不会出现开裂变形，底部出线槽做了圆角过渡，避免线材长期弯折出现外皮破损。输出轴采用十字形摇臂安装接口，配套的金属摇臂与轴齿采用过盈配合加螺丝锁紧的固定方式，大负载下不会出现摇臂打滑、扫齿的问题，输出轴的轴向间隙控制在0.1mm以内，

　　避免角度控制出现回程误差。内部齿轮组采用分级减速设计，从电机输出端的小模数金属齿到末级大齿，每一级的传动比经过匹配计算，既保证额定电压下的输出扭矩满足使用需求，也控制空载转速在合理区间，避免动作过快出现过冲。电路部分集成在壳体下半部分，与齿轮腔做了物理分隔，避免齿轮润滑脂渗入电路造成接触不良，电位器与输出轴直接同轴连接，实时反馈输出轴角度，保证角度控制的线性度。在实际选型使用中，这款舵机可适配FPV穿越机的舵面控制、小型教育机器人的关节转动、智能小车的转向机构、工业小型工位的物料拨取等场景，其外形尺寸紧凑，可嵌入狭小的安装空间，外壳的加强筋分布在受力集中的安装耳与轴座位置，跌落或者受外力冲击时不会出现壳体碎裂。

　　输出摇臂的安装孔位兼容标准舵机配件，可根据使用场景更换不同长度的摇臂，调整力矩输出的力臂长度，满足不同负载的驱动需求。设计过程中对舵机的中立位置做了结构限位，避免输出轴超行程转动损坏内部齿轮与电位器，出线端的线材长度预留了足够的活动余量，配合机架走线时不会出现拉扯受力。从结构建模的角度看，这款舵机的各部件配合公差经过合理设定，外壳合模缝位置无错位，齿轮啮合间隙控制在合理范围，既不会因为间隙过大出现传动虚位，也不会因为间隙过小导致转动卡滞，长期往复转动下齿轮磨损均匀，使用寿命满足常规消费级与小型工业场景的使用要求。
