钣金加工用星形凸台成型工装

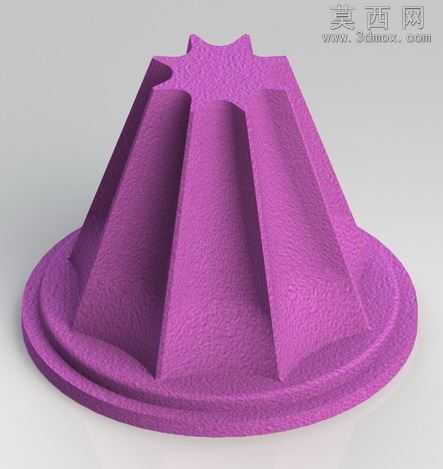

该成型工具采用三维参数化建模方式完成整体结构设计，建模过程中首先以中心轴对称特性为基础，绘制底部圆形安装基座的截面轮廓，通过拉伸命令生成带双层台阶的基座结构，台阶结构可保证工装在冲压设备上安装时的定位精度，避免作业过程中出现偏移错位。中部成型主体采用锥台渐变结构，沿圆周方向均匀分布六道内凹的弧形沟槽，相邻沟槽之间形成凸起的成型棱边，顶部设计为带六个尖角的星形轮廓，所有曲面过渡位置均做圆角处理，避免钣金成型过程中出现应力集中导致的板材开裂问题。建模完成后通过曲面加厚、实体合并等命令完成整体结构的布尔运算，保证模型无破面、无重叠面，可直接导入加工编程软件生成刀路。渲染阶段采用哑光紫色塑料材质模拟工装的3D打印样件效果，材质参数设置为低反光度、高粗糙度，搭配浅灰色中性背景突出工装的结构细节，通过三点布光方式分别从顶部、左右侧方打光，清晰呈现沟槽的深度变化与棱边的轮廓线条。该工装主要应用于钣金零件的局部凸台成型作业，设计过程中充分考虑钣金成型的拉伸率特性，成型面的拔模角度设置为15度，既保证成型后钣金件可顺利脱模，又能保证成型凸台的形状精度，六道均匀分布的沟槽可在钣金表面形成对应的加强筋结构，提升钣金零件的整体结构强度，无需额外增加加强筋焊接工序。整体结构无尖锐棱角，所有受力位置均做加厚处理，可满足常规钣金冲压的强度要求，适配多数小型冲压设备的安装接口，可直接用于教学演示或小批量钣金零件的加工作业。
