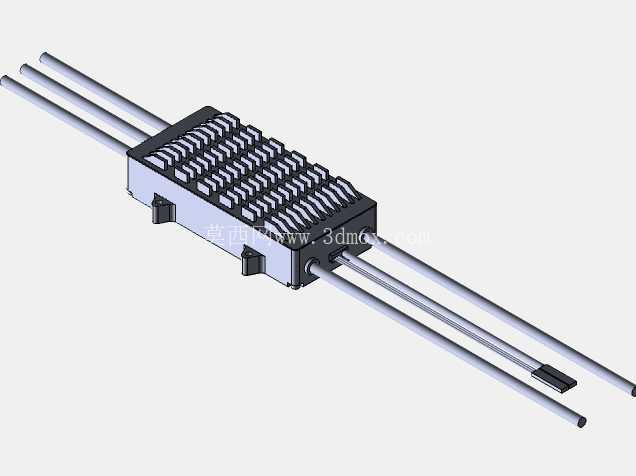

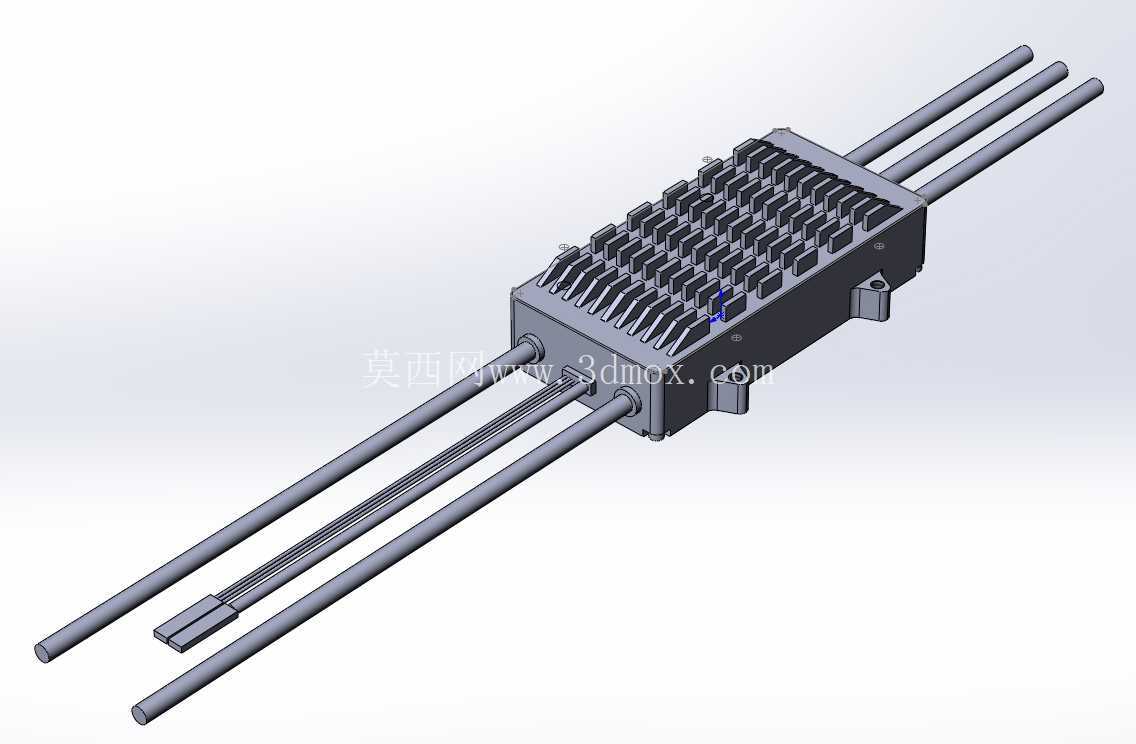

T-Motor Flame 100A 14S航模电调三维结构

　　这款电调是航模动力系统里的核心驱动部件，主要适配大载重多旋翼无人机、固定翼航模以及垂直起降飞行器的动力输出控制，负责将动力电池输出的直流电转换为可调节频率的三相交流电，驱动无刷电机按照飞控指令完成转速调节，直接决定动力响应速度与飞行稳定性。从结构设计来看，主体外壳采用带密集散热鳍片的一体化结构，鳍片沿壳体长度方向等距排布，在有限的安装空间内最大化散热接触面积，应对100A持续电流输出时的功率器件发热问题，避免高温导致的功率降额或器件损坏。

　　壳体两侧预留的安装凸耳带有定位孔，可直接通过螺丝固定在航模机架的碳板安装位上，凸耳的凸起高度经过匹配设计，安装后壳体底部与机架板面留有2mm左右的间隙，既可以避免壳体与机架碳板直接硬接触产生的振动传导，也能预留走线空间，方便动力线与信号线的排布。出线端分为两侧，一侧是三根较粗的电机输出线，线径匹配100A持续载流需求，出线长度按照常规大载重航模的电机安装间距做了适配，实际装机时可根据机架电机座位置做适当修剪，接线端预留的焊盘区域足够容纳大线径焊锡连接，降低大电流下的接触电阻。另一侧是电源输入线与信号控制线，电源输入线适配14S锂电池的电压等级，绝缘层采用耐温耐压材质，信号线做了屏蔽处理，减少飞控信号传输过程中的电磁干扰。

　　壳体内部的功率器件布局紧贴散热壳体内壁，导热路径最短，建模过程中还原了功率板、电容组、接线端子的相对位置，外壳的卡扣结构也做了完整还原，方便后续做结构干涉检查时验证外壳装配间隙。在实际选型应用中，这款电调的安装边界需要注意，壳体总宽度适配30mm间距的碳管机架安装位，长度方向不会与相邻的电调或飞控模块产生干涉，散热鳍片的朝向建议顺着飞行时的气流方向，利用飞行过程中的迎面气流强化散热效果，降低持续大油门工况下的温升。建模时对外壳的比例做了严格还原，接线端的出线位置、安装孔的孔位间距都与实物一致，可直接用于航模整机的虚拟装配验证，检查机架布线空间、动力系统排布合理性，提前规避装机时可能出现的结构干涉、走线弯折半径不足等问题。
