多用途钢板管材折弯机三维设计模型

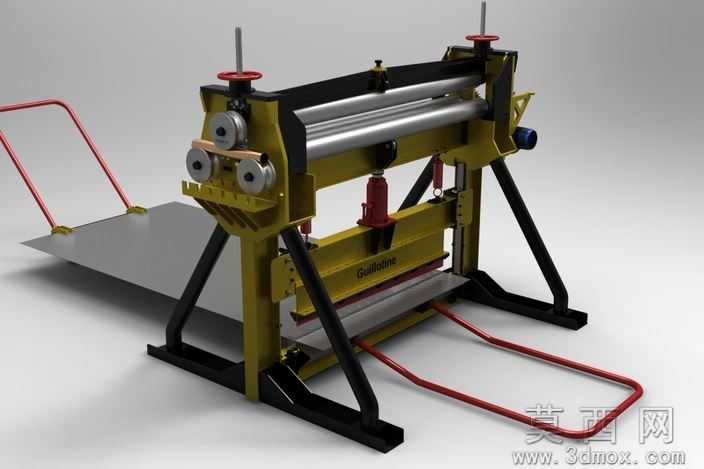

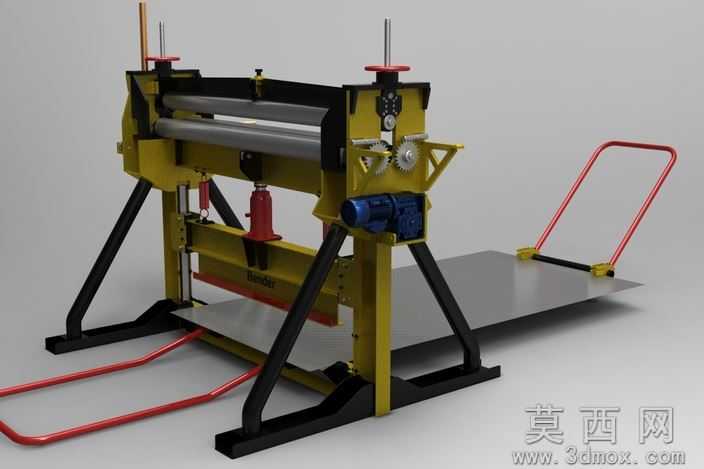

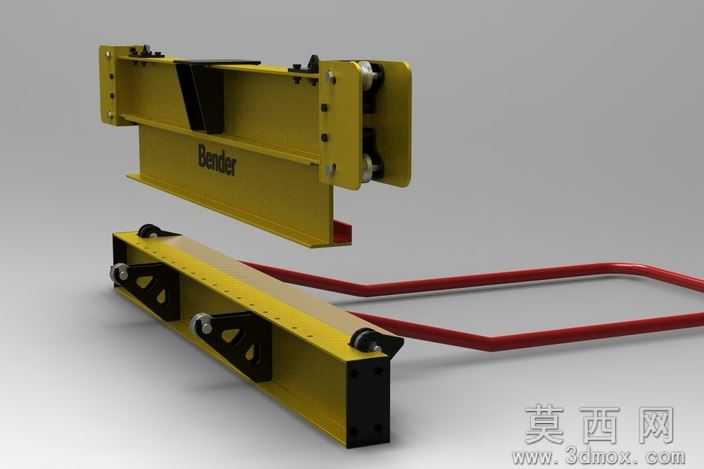

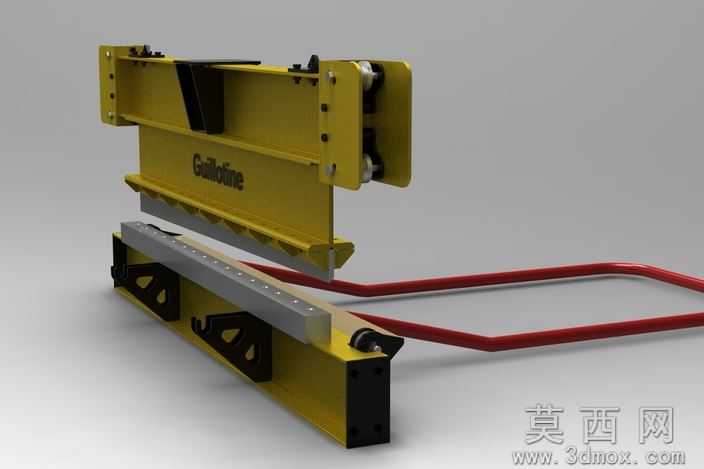

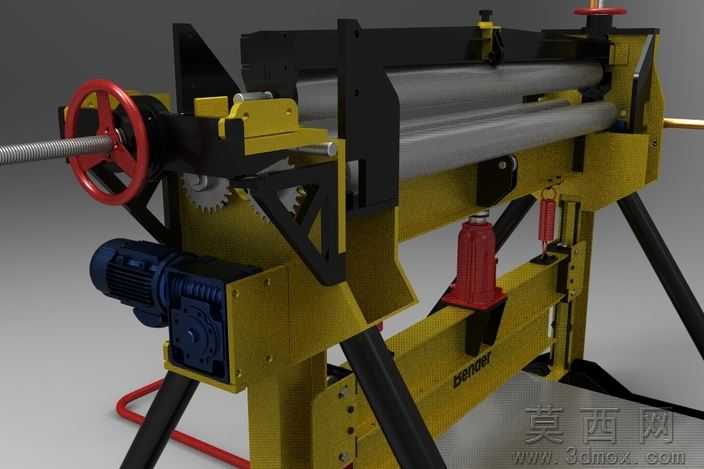

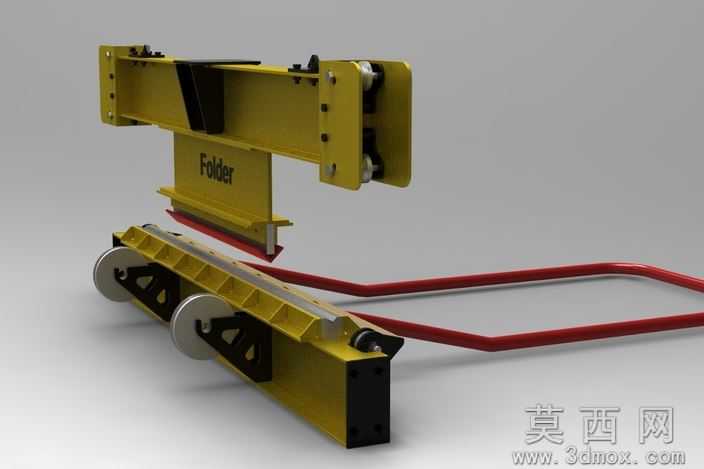

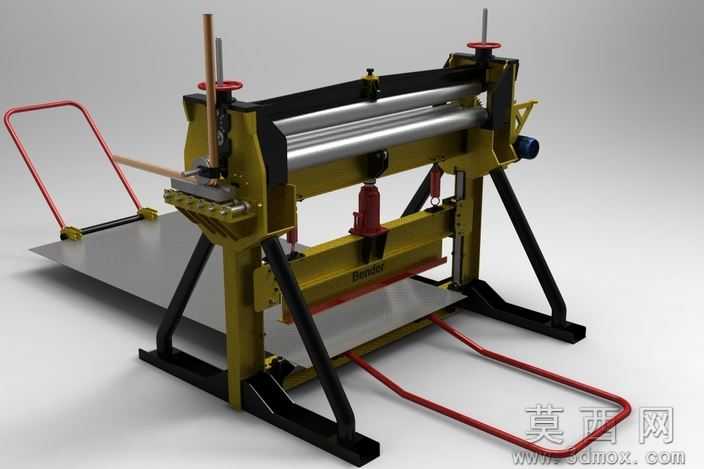

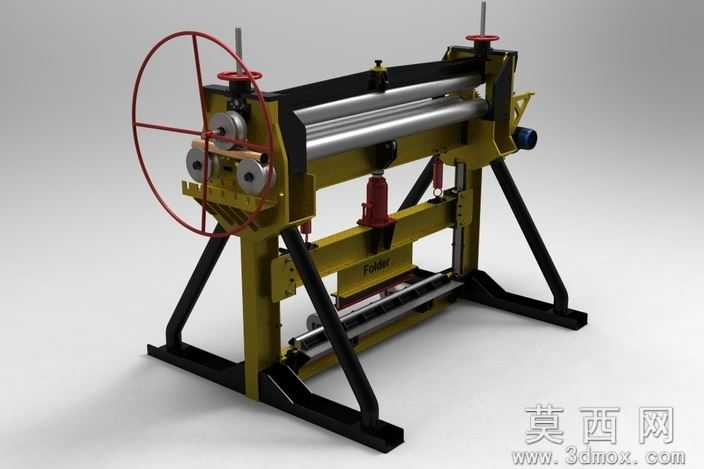

本模型为多用途钢板与管材折弯加工设备，建模阶段先完成整体机架的结构搭建，采用方管焊接机架作为主体承载结构，先绘制机架的二维草图，通过拉伸、焊接特征生成机架主体，再依次添加折弯上模、下模工作台、管材折弯辊组、液压驱动组件、手动调节手轮、侧边送料托架等附属结构，所有零件按照实际装配关系完成配合约束，保证活动部件的运动行程符合真实设备的逻辑，不存在干涉错位问题。参数设计层面，设备可适配16毫米至76毫米直径的管材折弯作业，同时可完成常规钢板的压弯、裁断工序，上断头台的压合行程、折弯辊的间距均可通过顶部手轮进行手动调节，液压驱动单元的压力参数匹配120吨液压压砖机的出力标准，可满足常规厚度金属板材的加工载荷需求，送料托架的长度适配常规板材进料尺寸，底部支撑脚的排布保证设备作业时的整体稳定性。渲染材质方面，机架主体采用工业黄配色的金属烤漆材质，液压杆、辊轴等传动部件采用抛光金属钢材质，手轮采用红色电木材质，操作手柄采用红色喷塑金属材质，地面支撑脚采用黑色防滑橡胶材质，所有材质的粗糙度、反光度均按照真实工业设备的表面特性调整，渲染效果还原真实车间设备的视觉质感。结构原理上，设备集成多工序加工能力，通过更换作业工位可分别完成液压压砖、板材断头裁切、板材折弯、管材辊弯、板料矫平等多类加工任务，液压系统提供主要的压合作业动力，手动调节机构用于适配不同厚度、不同管径工件的加工参数调整，侧边的滑动送料托架可沿导轨横向移动，方便长尺寸工件的送进定位，降低操作人员的上料难度。软件兼容层面，模型提供STEP、IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、Rhino、AutoCAD等主流机械设计软件，Rhino格式文件保留了完整的图层结构与步文件，用户导入后可直接对各个零部件进行编辑修改，无需重新进行结构拆解，也可直接导出工程图纸用于生产参考。研发教学应用层面，该模型可作为钣金加工设备、锻压机床课程的教学案例，帮助学习者理解多功能加工设备的结构集成思路，也可作为小型加工车间设备改造的设计参考，用户可在现有模型基础上添加自动送料、数控调节等结构，完成定制化设备的二次开发，也可用于机械设计课程的装配练习、运动仿真练习素材，帮助学习者掌握多部件装配约束、运动干涉检查的相关技能。
