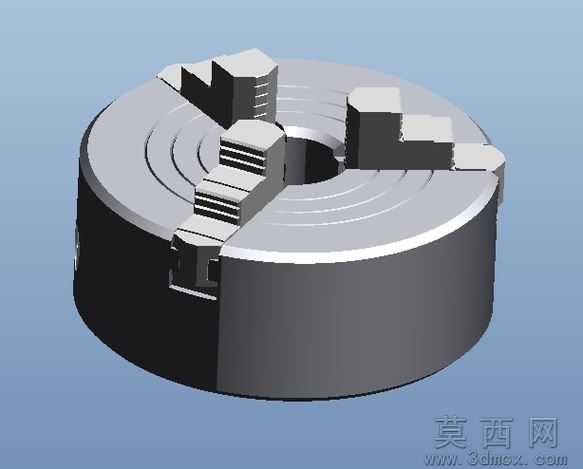

车床三爪卡盘爆炸结构三维模型

本模型为车床三爪卡盘的爆炸分解三维模型，完整还原了三爪自定心卡盘的全部组成零件，建模过程遵循机械设计标准流程：首先依据车床卡盘的通用设计规范确定整体外形尺寸与夹持范围参数，以盘体基体为核心基准，依次完成卡爪、盘丝、伞齿轮、锁紧螺栓、后盖等独立零件的参数化建模，每个零件的尺寸公差、配合间隙均参考实际机床附件的加工要求设定，保证各零件装配后可实现真实的运动逻辑。

参数设计层面，模型还原了三爪卡盘的核心传动参数，盘丝的螺纹螺距、伞齿轮的啮合模数、卡爪的齿形参数均匹配普通卧式车床常用的K11系列卡盘规格，卡爪行程、定心精度等关键参数符合通用机床附件的行业标准，可直接用于卡盘结构的原理演示与尺寸参考。

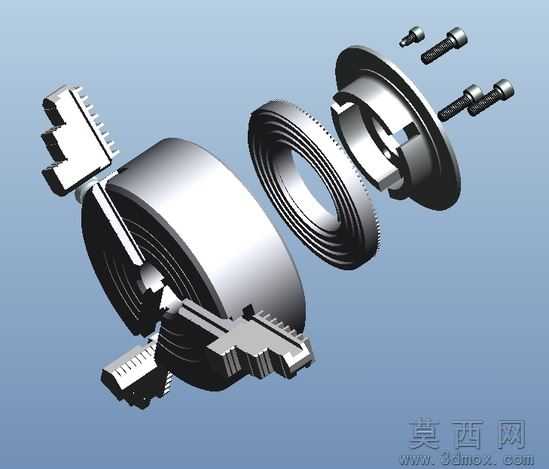

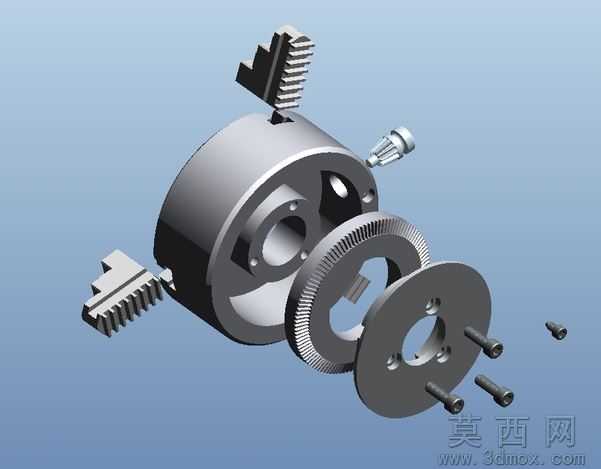

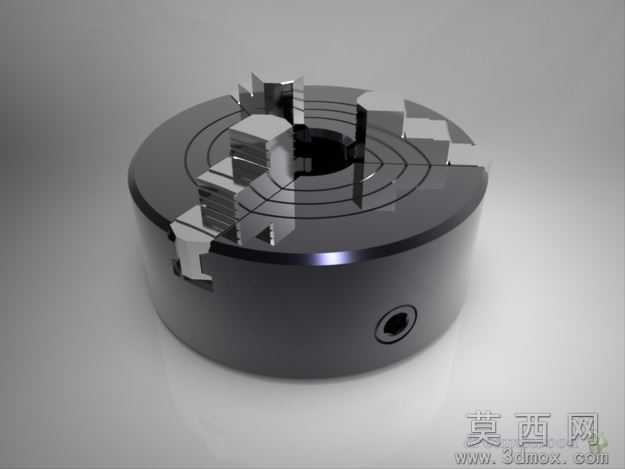

渲染材质方面，模型对不同零件赋予了对应真实材质：盘体与卡爪采用调质合金钢材质，表面做发黑氧化处理的金属质感渲染，螺栓等标准件采用镀锌钢材质，后盖与传动齿圈做了淬硬钢的磨砂金属效果，整体渲染效果清晰区分不同零件，爆炸视图的排布清晰展示每个零件的装配位置与连接关系。

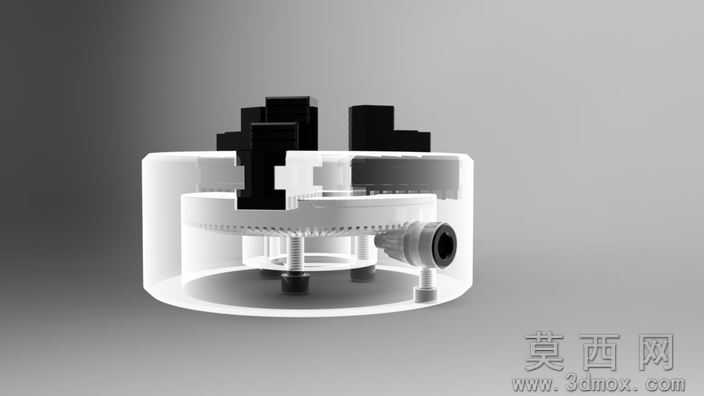

结构原理上，模型通过爆炸视图直观呈现三爪卡盘的自定心传动逻辑：当使用扳手转动伞齿轮时，带动盘丝转动，盘丝端面的平面螺纹同时驱动三个卡爪沿径向同步移动，实现对工件的自动定心夹紧与松开，所有传动零件的配合关系在分解视图中清晰可见，可直观理解卡盘的夹紧力传递路径。

软件兼容层面，模型提供Pro/Engineer Wildfire5.0原生格式，同时附带STEP/IGES通用中间格式，可兼容SolidWorks、UG、CATIA等主流三维设计软件打开编辑，无需额外转换插件，不同版本的机械设计软件均可正常读取装配关系与零件特征。

研发教学应用层面，该模型可作为机床夹具设计课程的教学演示素材，帮助学习者理解三爪自定心卡盘的内部结构与工作原理，也可作为车床改造、专用夹具研发的参考模型，用于卡盘选型、夹持方案验证的三维仿真，同时也可用于机械装配实训的虚拟拆装练习素材，辅助机械相关专业的实训教学开展。
