小模数直齿电机传动齿轮结构设计

　　这类小模数直齿圆柱齿轮，主要适配小型驱动电机的输出端动力传输需求，常见于交流稳压装置的调压执行机构、小型自动化设备的进给传动单元、消费电子类微型驱动模组当中，作为电机与负载之间的一级减速或直接传动部件，承担扭矩传递、转速匹配的核心作用。从实际工况来看，这类齿轮的应用场景多为中低负载、连续或间歇运转的传动链路，比如交流稳压器内部的碳刷驱动机构，就需要这类齿轮配合电机输出轴，带动调压碳刷沿线圈绕组平稳移动，实现输出电压的动态调整，运转过程中要求传动平稳无卡滞，回程间隙控制在合理区间，避免调压过程出现跳变、迟滞问题。

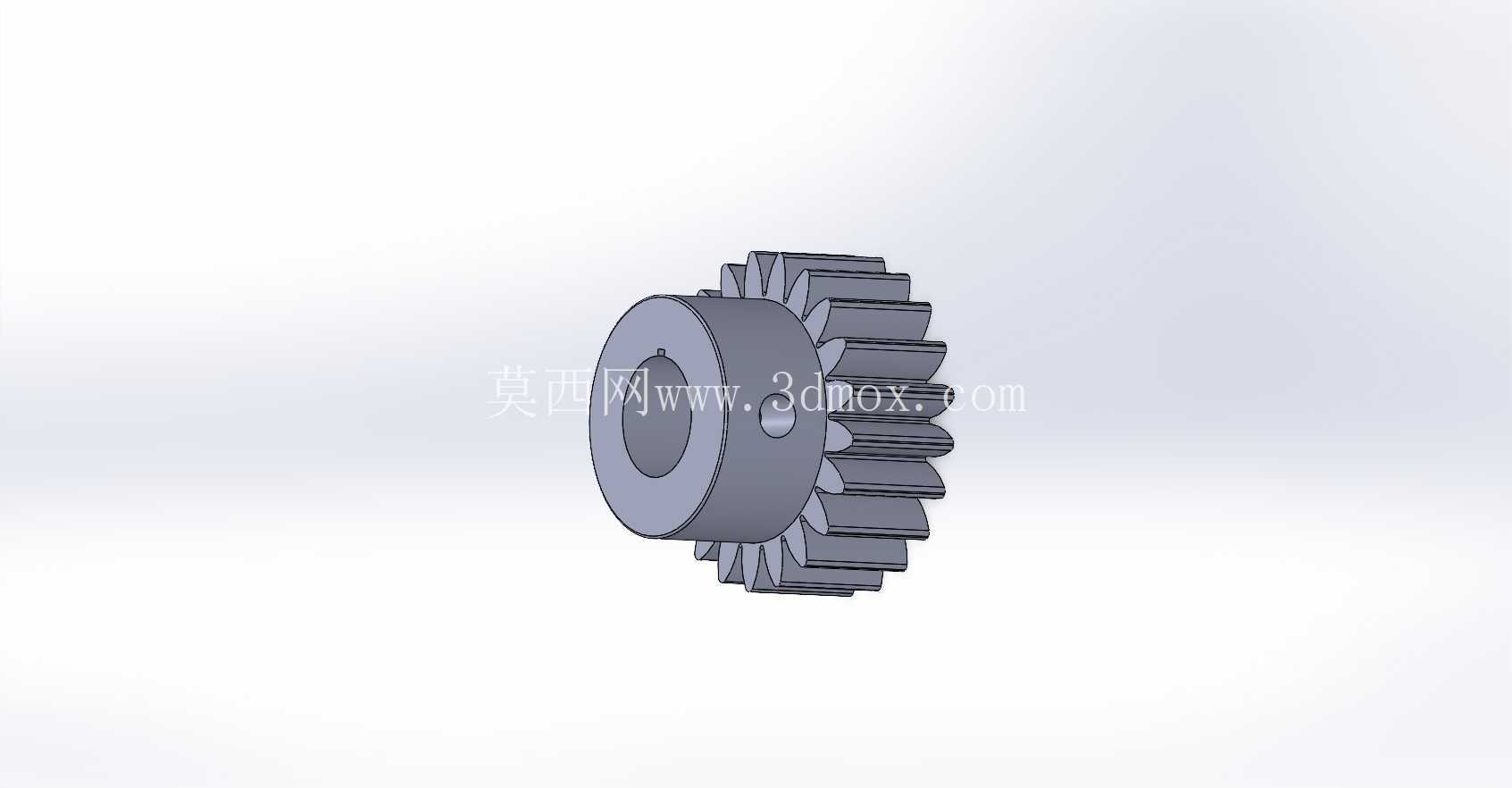

　　在结构设计层面，该齿轮采用轮毂与轮齿一体化的结构形式，中心设置与电机输出轴适配的安装孔，孔位公差需匹配对应电机轴的公差带，保证装配后无明显径向窜动，轮毂部分的轴向长度经过匹配设计，既可以保证与电机轴的配合长度足够传递额定扭矩，又不会占用过多轴向安装空间，适配小型设备紧凑的内部布局。轮齿部分采用标准渐开线直齿齿形，齿顶高、齿根圆角参数经过优化，在保证齿根弯曲强度的前提下，尽可能降低啮合过程中的滑动摩擦，减少运转噪音与磨损，适合小型电机输出端低扭矩、高转速的传动特性。齿宽参数经过匹配计算，既可以满足额定扭矩下的齿面接触强度要求，避免齿面过早出现点蚀、磨损，又不会因为齿宽过大导致啮合时出现偏载，毕竟小型电机的输出轴支撑刚度有限，过大的齿宽会放大轴系挠度带来的啮合不良问题。

　　从安装边界来看，该齿轮的外径、轮毂外径、总轴向长度都经过紧凑化设计，适配小型设备内部局促的安装空间，装配时直接通过中心孔压装或紧定螺钉固定在电机输出轴上，不需要额外的连接法兰或联轴器，大幅简化传动链路的结构复杂度，减少装配工序与整体成本。设计过程中需要重点关注齿圈与中心安装孔的同轴度公差，若同轴度超差，会导致啮合过程中齿侧间隙周期性变化，引发运转振动、噪音增大，同时加剧齿面的不均匀磨损，直接缩短齿轮的使用寿命。另外齿向公差也需要控制在合理范围，避免轮齿啮合时出现一端接触的偏载问题，尤其是在小型传动机构中，轴系刚度普遍不高，更需要严格控制齿向精度来抵消部分安装误差带来的啮合偏差。

　　在实际选型应用中，这类齿轮通常匹配功率在几十瓦以内的小型驱动电机，传动效率可以达到95%以上，直齿结构的设计也让其装配调整更加便捷，不需要像斜齿轮那样考虑轴向力的抵消问题，对支撑轴承的选型要求更低，进一步降低整套传动机构的成本。需要注意的是，这类小模数齿轮的齿根厚度较小，设计时需要校核启动瞬间的冲击扭矩，避免电机正反转切换时的瞬时冲击导致断齿问题，通常会在齿根处设置合理的圆角过渡，减少应力集中，提升齿根的抗冲击能力。另外在材料选择上，这类齿轮多采用工程塑料或粉末冶金、易切削钢加工，根据实际负载工况选择对应材质，负载较轻、对噪音要求高的场景多选用POM等工程塑料直接注塑成型，量产成本极低；负载稍大、有一定耐磨要求的场景则选用粉末冶金压制烧结，或易切削钢滚齿加工，保证足够的强度与耐磨性能。

　　从传动链路的匹配角度来看，这类齿轮通常与同模数的直齿轮或齿条配合，组成齿轮传动或齿轮齿条传动机构，设计时需要保证配对齿轮的模数、压力角参数完全一致，齿侧间隙预留合理，既要避免间隙过大导致传动回程误差超标，也要避免间隙过小导致运转卡滞、温升过高，尤其是在交流稳压器这类需要精准调压的设备中，回程间隙直接影响调压精度，需要在设计阶段根据传动精度要求合理控制齿厚偏差，保证啮合间隙处于最优区间。同时齿轮的端面跳动也需要控制在合理范围，避免装配后轮齿端面与配对齿轮端面出现摩擦，带来额外的负载损耗与噪音问题。
