40×40×10规格直流轴流散热风机结构

项目分类:风扇 发布时间:2024-11-23 ID:804483
  • 40×40×10规格直流轴流散热风机结构
  • 40×40×10规格直流轴流散热风机结构
  • 40×40×10规格直流轴流散热风机结构
  • 40×40×10规格直流轴流散热风机结构
  • 40×40×10规格直流轴流散热风机结构
  • 40×40×10规格直流轴流散热风机结构
  • 40×40×10规格直流轴流散热风机结构

  在紧凑型电子设备、工业控制板卡、小型电源模块这类对安装空间有严苛限制的场景里,小规格轴流散热部件的选型与结构适配一直是结构工程师需要重点考量的环节,这款40×40×10毫米的轴流风机,就是针对狭小安装空间的散热需求设计的通风部件。从实际应用场景来看,这类小尺寸轴流风机常被用在嵌入式工控机、小型PLC模块、桌面级网络交换机、LED驱动电源、3D打印机控制板等设备内部,这类设备的内部可用安装空间往往被PCB板、接插件、功率器件挤占,留给散热部件的安装余量非常有限,10毫米的整机厚度刚好可以适配板卡上方的狭窄间隙,不会和周边接插件、电容元件产生结构干涉。

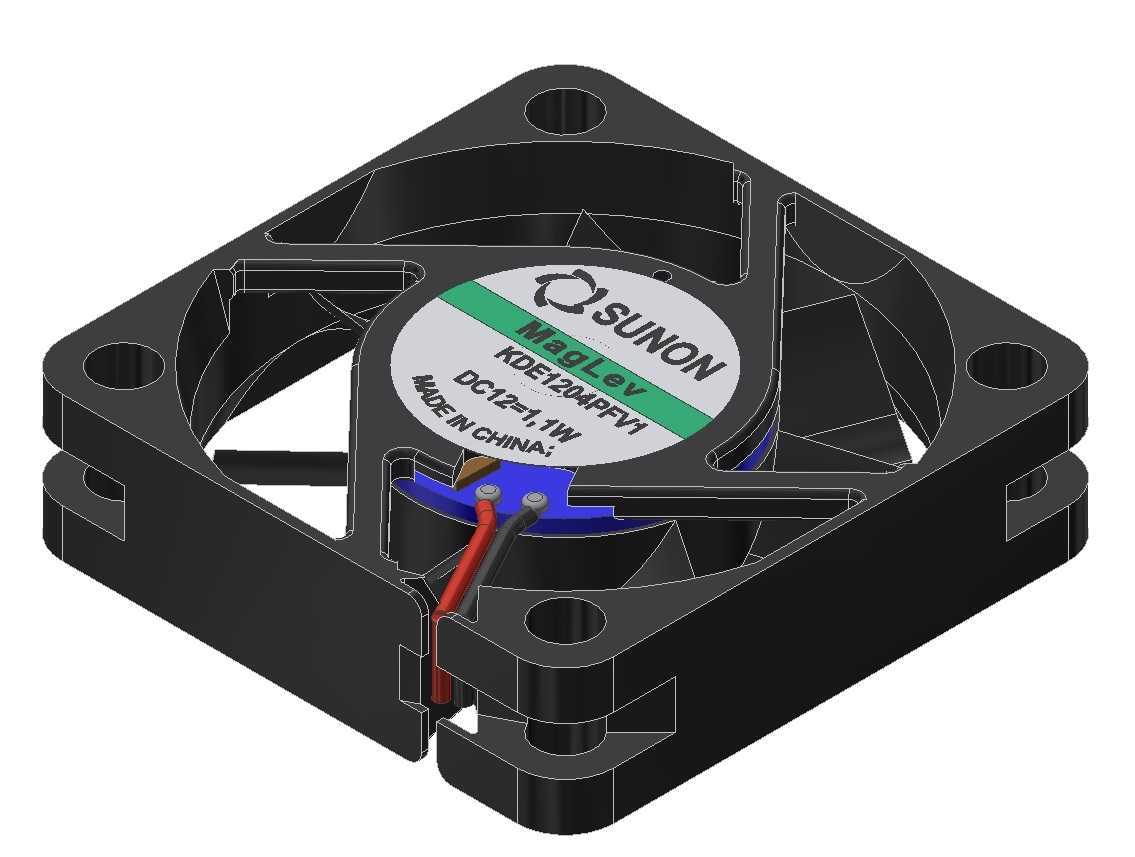

  从功能特性上看,这款轴流风机采用直流供电设计,自带磁悬浮轴承结构,相比传统含油轴承,运行过程中的摩擦阻力更小,长期运行的噪音表现更稳定,不会因为轴承磨损出现转速下降、异响增大的问题,风机出线采用红黑标准直流供电线序,接线时可以直接对接设备内部的直流供电回路,不需要额外做线序转接。在结构设计思路上,风机外框采用正方形一体式注塑结构,四个角预留了标准安装孔位,安装孔的中心距完全匹配行业通用的40毫米风机安装规范,工程师在做设备结构设计时,可以直接调用标准安装孔位做固定柱设计,不需要额外调整安装位尺寸。

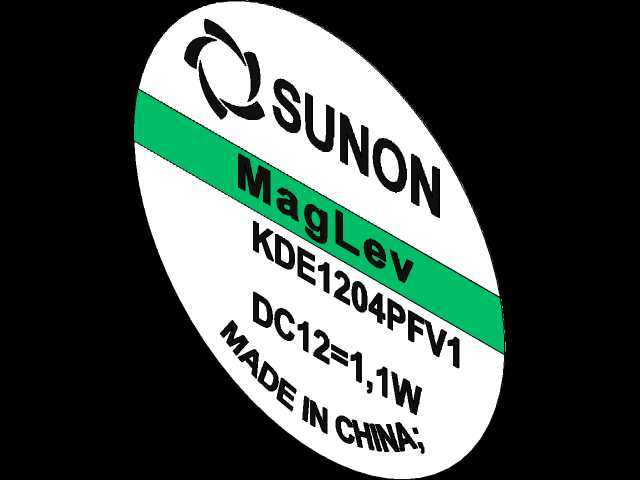

  外框的进风侧与出风侧都做了导流筋设计,既可以对内部扇叶起到防护作用,避免安装过程中手指、导线触碰扇叶造成损坏,也可以对进出风气流做初步导流,减少气流在框体边缘的紊流损失,提升实际送风效率。扇叶采用七叶前倾式设计,叶片的曲面弧度经过气流优化,在10毫米的有限轴向尺寸内,尽可能提升相同转速下的送风量,同时降低叶片切割气流产生的高频噪音。风机中心的标签区域标注了供电参数与品牌标识,标签下方是电机驱动电路与轴承组件,整体装配结构紧凑,没有多余的凸出结构,外框的四个边角都做了小尺寸倒角处理,安装时可以顺利嵌入设备预留的安装槽位,不会因为边角毛刺出现卡滞问题。从安装边界来看,这款风机的外形尺寸严格控制在40毫米见方、10毫米厚度,安装孔的孔径适配M3规格的固定螺丝,安装时需要在设备壳体或安装支架上预留至少0.5毫米的装配间隙,避免注塑件的尺寸公差导致安装卡滞;出风侧需要和需要散热的功率器件保持3到5毫米的间距,既保证气流可以顺利吹过器件散热鳍片或表面,也避免扇叶转动时和器件表面产生摩擦。在实际选型适配时,需要注意风机的供电电压要和设备内部的直流供电回路匹配,供电线路上可以预留简单的EMI滤波电路,避免风机运转时的电干扰影响板卡上的敏感芯片工作。

  另外,这类小尺寸风机的重量很轻,在有振动的使用场景下,只需要在安装孔位加装薄橡胶减震垫,就可以避免风机运转的振动传递到设备壳体上,降低整机的运行噪音。从三维建模的角度来看,这个模型完整还原了风机的外框结构、扇叶形态、出线位置、安装孔位细节,工程师在做设备整体结构装配时,可以直接将这个模型导入装配体,验证安装间隙、走线空间是否合理,提前排查结构干涉问题,不需要再手动测绘风机尺寸建模,能够有效缩短结构设计阶段的验证周期。在做散热仿真分析时,也可以基于这个模型的扇叶曲面、进出风面积参数,设置对应的风量、风压边界条件,提升散热仿真结果的准确性,避免因为模型简化导致仿真结果和实际测试出现过大偏差。
