航模用小型燃油动力装置结构设计

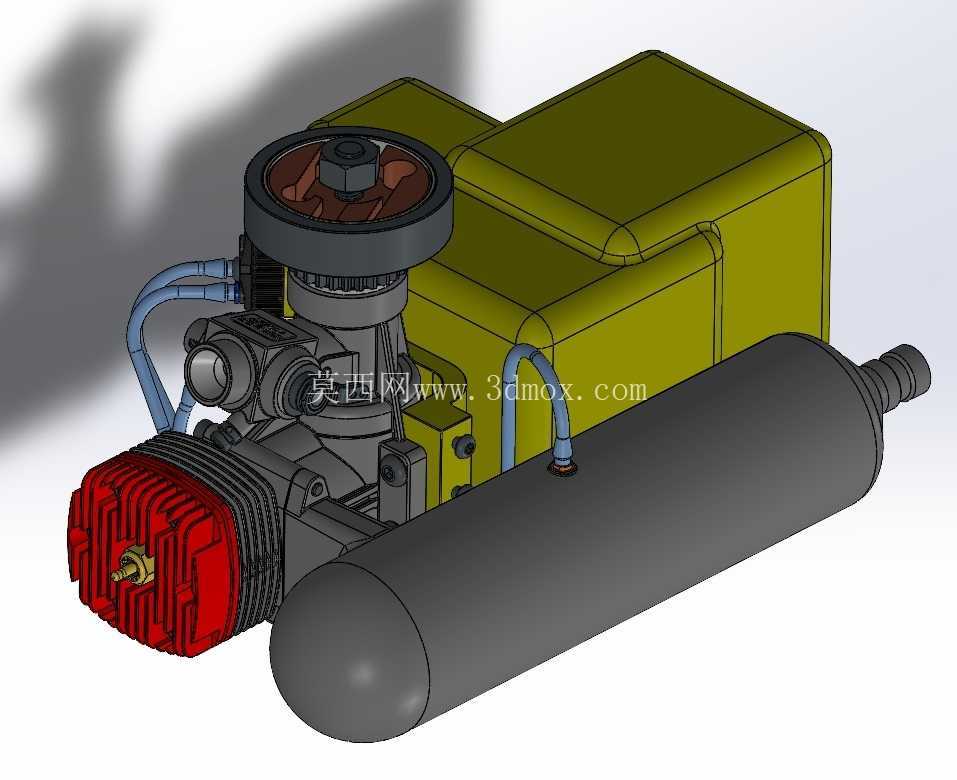

　　这款小型动力装置主要面向遥控直升机航模领域应用，作为航模飞行的核心动力输出单元，承担着为旋翼系统提供持续旋转扭矩、保障飞行姿态可控的核心作用，在航模赛事、青少年科创实践、小型无人飞行器验证平台场景中都有对应的适配空间。从结构设计逻辑来看，整套装置采用分体式集成布局，将动力发生单元、燃油存储单元、排气消声单元整合在紧凑的安装空间内，充分适配遥控直升机有限的机身挂载边界，避免各部件在飞行过程中与旋翼操纵机构、起落架结构产生运动干涉。

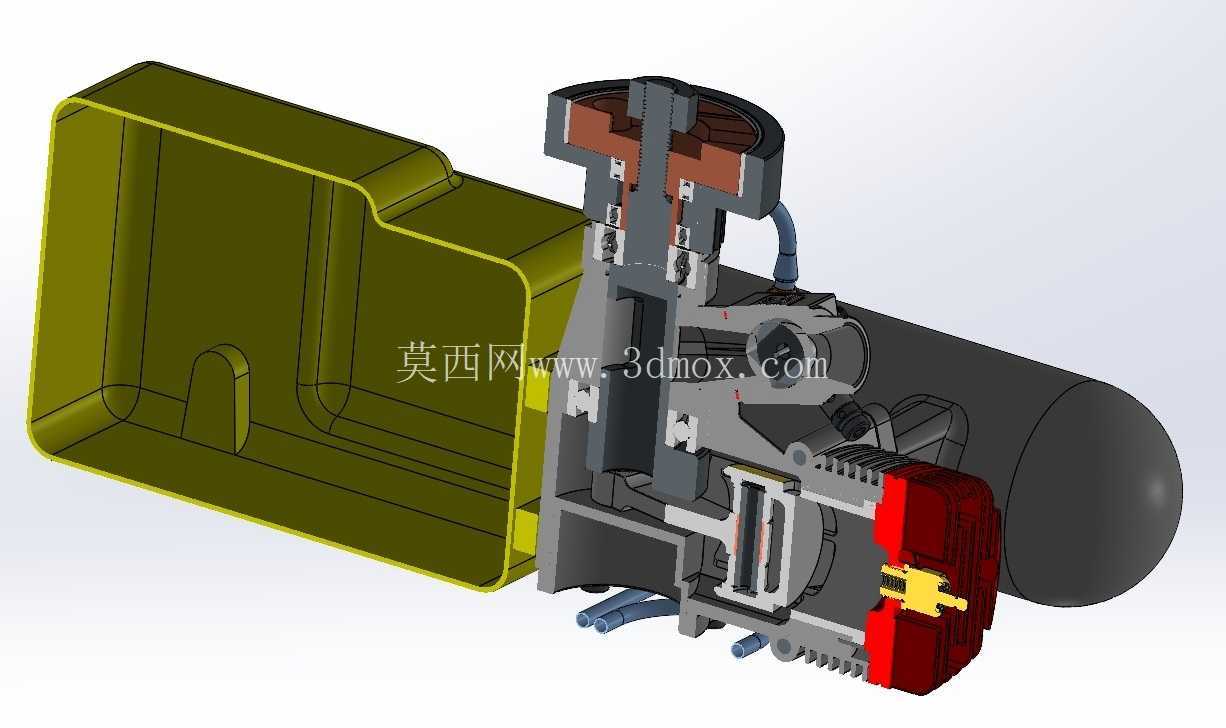

　　动力发生端采用单缸风冷散热结构，缸头部位设置密集的径向散热鳍片，能够在飞行过程中借助迎面气流快速带走燃烧做功产生的热量，无需额外加装水冷循环管路与散热风扇，大幅降低整套动力单元的自重，提升航模的有效载荷占比；缸头侧方集成化油器与点火模块，燃油供给管路采用耐油橡胶材质沿机体外侧走线，通过管卡固定在机体安装凸台上，避免飞行过程中管路晃动松脱，同时预留足够的弯曲半径，防止管路弯折堵塞燃油通路。燃油存储单元采用矩形圆角壳体设计，壳体壁厚根据燃油自重载荷与飞行过载工况做等强度优化，边角处做圆弧过渡处理，既能够降低飞行过程中的空气阻力，也能避免应力集中导致的壳体开裂问题；油箱安装位置紧邻动力单元，缩短燃油供给路径，减少供油管路的长度与流阻，保障大油门工况下的燃油供给稳定性，油箱与机体之间通过减震橡胶垫连接，过滤发动机运转产生的高频振动，避免燃油在箱内剧烈晃动影响飞行重心稳定。

　　排气消声单元采用长筒形轴向布局，沿动力输出轴平行方向布置，排气入口通过密封法兰与缸体排气口对接，筒体内置多级膨胀消声结构，在不明显增加排气背压的前提下降低发动机运转的排气噪音，消声筒末端伸出机身侧方，避免高温排气直接吹拂机身蒙皮或电子元器件，防止部件过热失效。整套装置的安装接口采用标准化的螺孔定位设计，安装基座平面度控制在0.05mm以内，能够直接适配主流遥控直升机的机身安装架，无需额外做转接结构设计；各部件之间的连接螺栓均采用防松垫片与螺纹胶双重防松设计，能够承受航模飞行过程中产生的持续振动与机动过载，避免连接部件松脱引发飞行故障。

　　从安装边界来看，整套动力单元的横向尺寸控制在适配30-50级遥控直升机的机身宽度范围内，纵向长度不会超出旋翼头与尾管之间的安装区间，重心位置与机身设计重心点高度重合，减少飞行过程中的配平配重需求。在功能特性层面，该动力装置的输出扭矩曲线匹配遥控直升机旋翼的负载特性，中低转速区间即可输出足够的扭矩带动旋翼旋转，油门响应速度能够满足航模机动飞行时的动力快速调整需求，整体结构的维护便利性较好，缸头火花塞、化油器油针等日常维护部件均外露在易操作位置，无需拆解大量结构即可完成调试与更换作业。设计过程中充分考虑了航模使用的实际工况，所有外露部件的边角均做钝化处理，避免组装调试过程中划伤操作人员，管路与线缆的走向均避开了运动部件的运动行程范围，从结构层面降低故障发生概率。
