工业用C型螺旋夹紧工装夹具设计

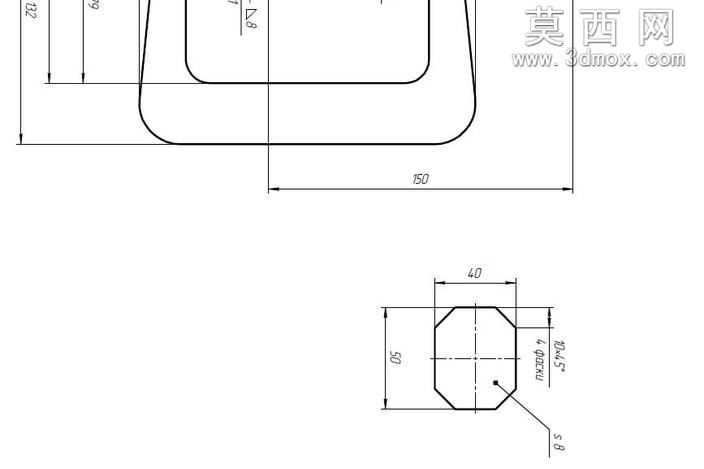

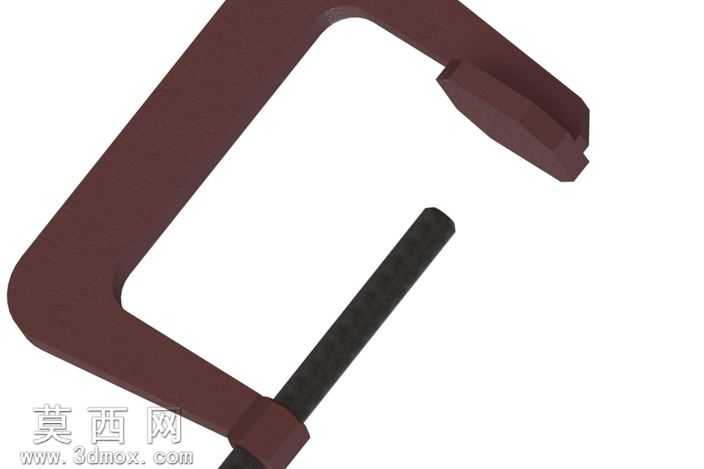

本模型为工业生产场景常用的C型螺旋夹紧夹具，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械工装的实际加工尺寸规范，对各部件的配合公差进行了预设，确保模型可直接对接后续的工程图导出与生产加工环节。模型主体为C形框架结构，采用一体式刚性结构设计，建模时对框架的转角处做了圆角过渡处理，既还原了实际产品的铸造工艺特征，也通过结构优化避免了应力集中问题，框架表面赋予了深棕红色的金属烤漆材质，材质参数调整为带有细微颗粒质感的哑光金属效果，还原了铸铁类工装夹具的真实表面质感。模型的核心夹紧部件为螺旋调节杆，建模时单独构建了杆身的外螺纹结构与端部的压头结构，压头与螺杆采用活动连接设计，可在夹紧过程中自适应贴合被夹持工件表面，避免压伤工件，螺杆部分赋予了发黑处理的金属材质，表面带有细微的氧化层质感，与主体框架的材质形成明确区分。渲染阶段采用了柔和的工业产品展示布光方案，主光源从侧上方照射，突出C形框架的轮廓立体感与螺杆的螺纹细节，辅助光源补亮结构暗部，避免阴影过重遮挡结构特征，整体渲染效果清晰展现夹具的开合状态与夹紧行程范围。设计思路上，该夹具优先考虑夹持稳定性与操作便捷性，C形开口尺寸适配常规厚度的工件装夹需求，螺旋夹紧结构具备自锁特性，夹紧后不会自行松脱，可广泛应用于机械加工、工件装配、木料固定等多个场景的临时装夹作业，模型各部件均为可编辑的参数化特征，后续可根据实际使用需求调整开口深度、螺杆长度、夹持行程等核心参数，快速衍生出不同规格的同系列夹具产品。
