数据中心交流稳压器核心结构三维建模

　　在数据中心供配电体系的搭建环节，交流稳压器是保障IT负载供电稳定性的核心前端设备，其结构设计的合理性直接决定了供电链路的抗波动能力，本次建模完整还原了该类稳压器的核心电磁结构与安装适配特征。从实际应用场景来看，这类稳压器主要部署在数据中心低压配电进线端与UPS输入侧之间，用于滤除电网侧的电压波动、浪涌干扰，避免市电电压骤升骤降对后端服务器、存储设备造成硬件损伤，尤其适配高密度算力机柜集群的供电保障需求，在多回路并联供电的大型数据中心中，该类稳压器可独立为单个机柜列组提供稳压支撑，避免单路供电异常波及整个机房区域。

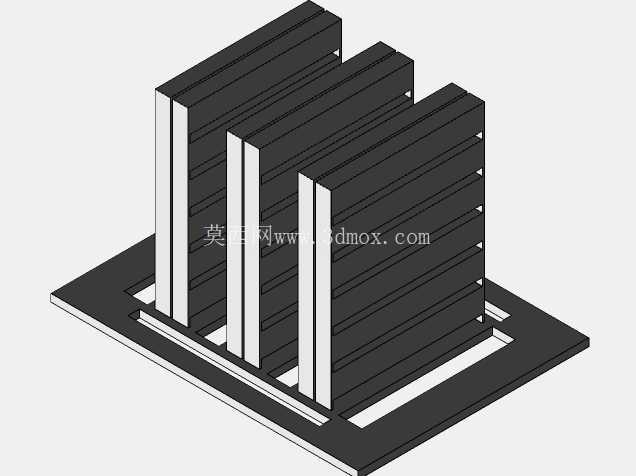

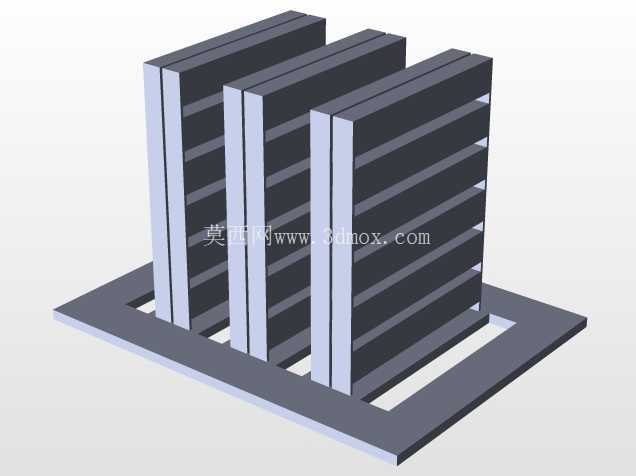

　　从功能特性层面拆解，模型完整还原了三柱式铁芯与多组绕组的装配关系，三个独立的铁芯柱对应三相交流回路的独立稳压通道，每个柱体上的绕组分层排布，兼顾主回路调压与采样回路的信号采集需求，铁芯底部的夹件结构采用对称式布局，既可以压紧铁芯叠片降低运行时的电磁振动噪音，也预留了与柜体底座的安装孔位，可直接适配标准19英寸机柜的安装梁间距。建模过程中严格遵循了稳压器的电磁结构设计逻辑，绕组与铁芯之间的绝缘间隙、绕组层间的排布间距都按照实际绝缘等级要求做了等比例还原，避免结构干涉导致的耐压不足问题。

　　在设计思路的还原上，模型拆分了不同容量等级的绕组组件，包含大、中、小三种规格的绕组单元，以及对应直流控制回路的独立组件，可直观呈现稳压器从采样、比对到调压输出的完整结构链路，不同组件的装配关系完全按照实际生产的装配顺序设置，铁芯叠片的堆叠方向、绕组的绕向标识都做了清晰呈现，方便结构设计人员快速理解产品的装配逻辑。外形尺寸与安装边界方面，模型按照实际工程应用中的1.5米级安装尺度做了等比例还原，整体横向安装跨度控制在3米范围内，垂直方向的高度适配标准配电柜的内部安装空间，底部安装面的孔位间距符合通用配电柜体的安装基准，不需要额外做结构改型即可直接嵌入现有数据中心的配电柜体中，设备前后预留的接线空间满足大截面电力电缆的弯曲半径要求，侧面预留的散热间隙适配柜体内部的风冷散热通道，不会出现通风受阻导致的温升过高问题。

　　从结构细节来看，模型还原了铁芯柱与上下铁轭的插接结构，夹件上的接地端子安装位、绕组引出线的走线槽位都做了精准复刻，控制回路组件与主功率回路之间的隔离结构也完整呈现，可直接用于稳压器的结构干涉检查、安装模拟以及生产工艺的可视化交底，对于从事数据中心配电设备设计、供配电系统选型的技术人员来说，该模型可直接用于方案阶段的空间排布验证，提前规避安装阶段的尺寸冲突问题。
