变压器绕线用可扩张卷料心轴

　　该扩张心轴主要面向大型变压器线圈绕制及卷料复绕场景，常见于硅钢片卷材、铜铝带材、绝缘纸或绕线胎具的装夹工位。现场使用时，卷材或绕线胎具以内孔套在心轴外圆上，心轴通过内部扩张机构带动外部分瓣胀块径向顶出，使工件内孔与心轴形成稳定摩擦连接；绕制完成后，胀块回缩，即可沿轴向卸下料卷。与普通固定直径光轴相比，这种结构能够补偿卷材内孔公差，减少薄壁套筒打滑、偏心和轴向窜动，尤其适合大直径、长幅宽、质量较大的料卷。

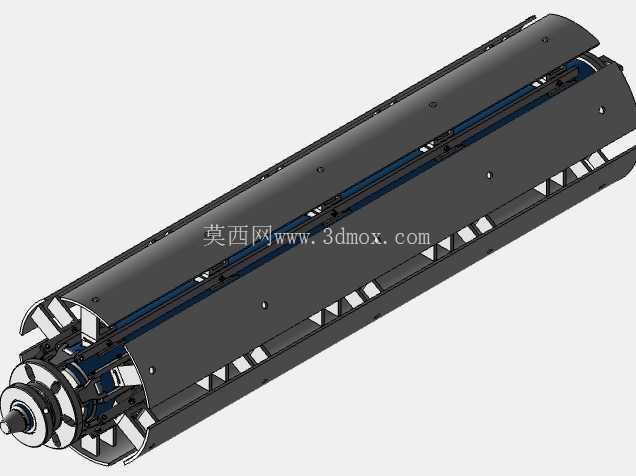

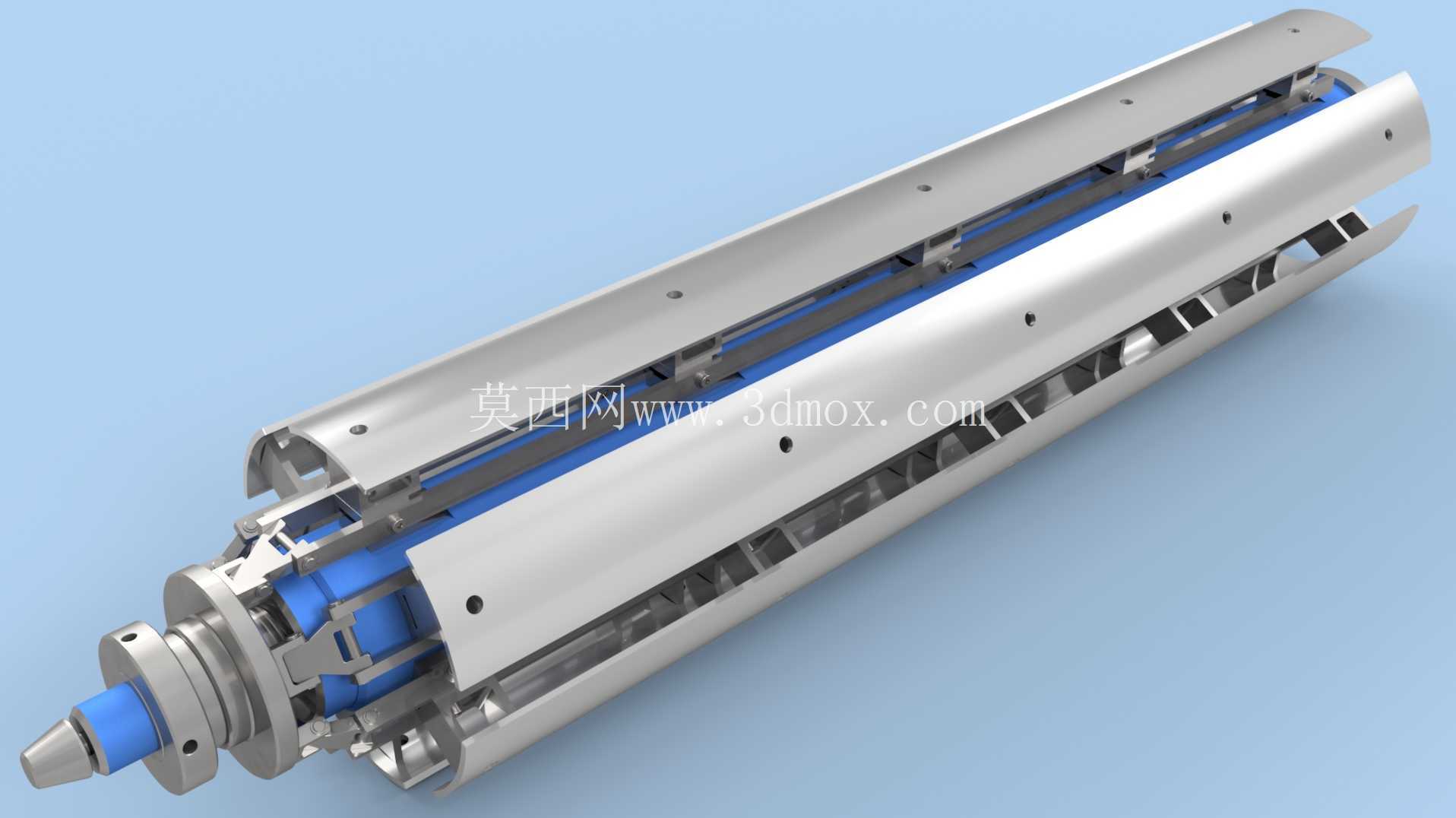

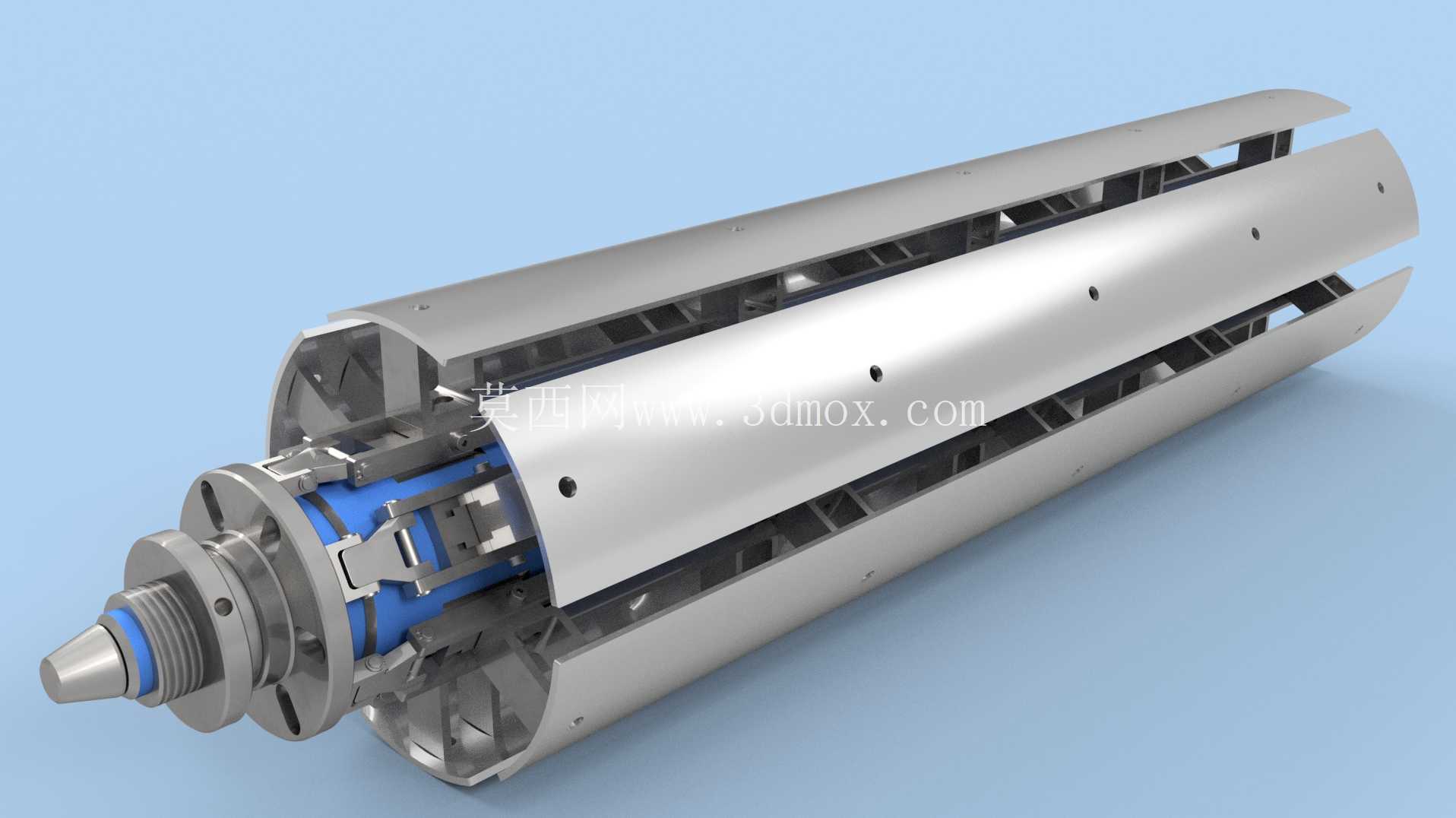

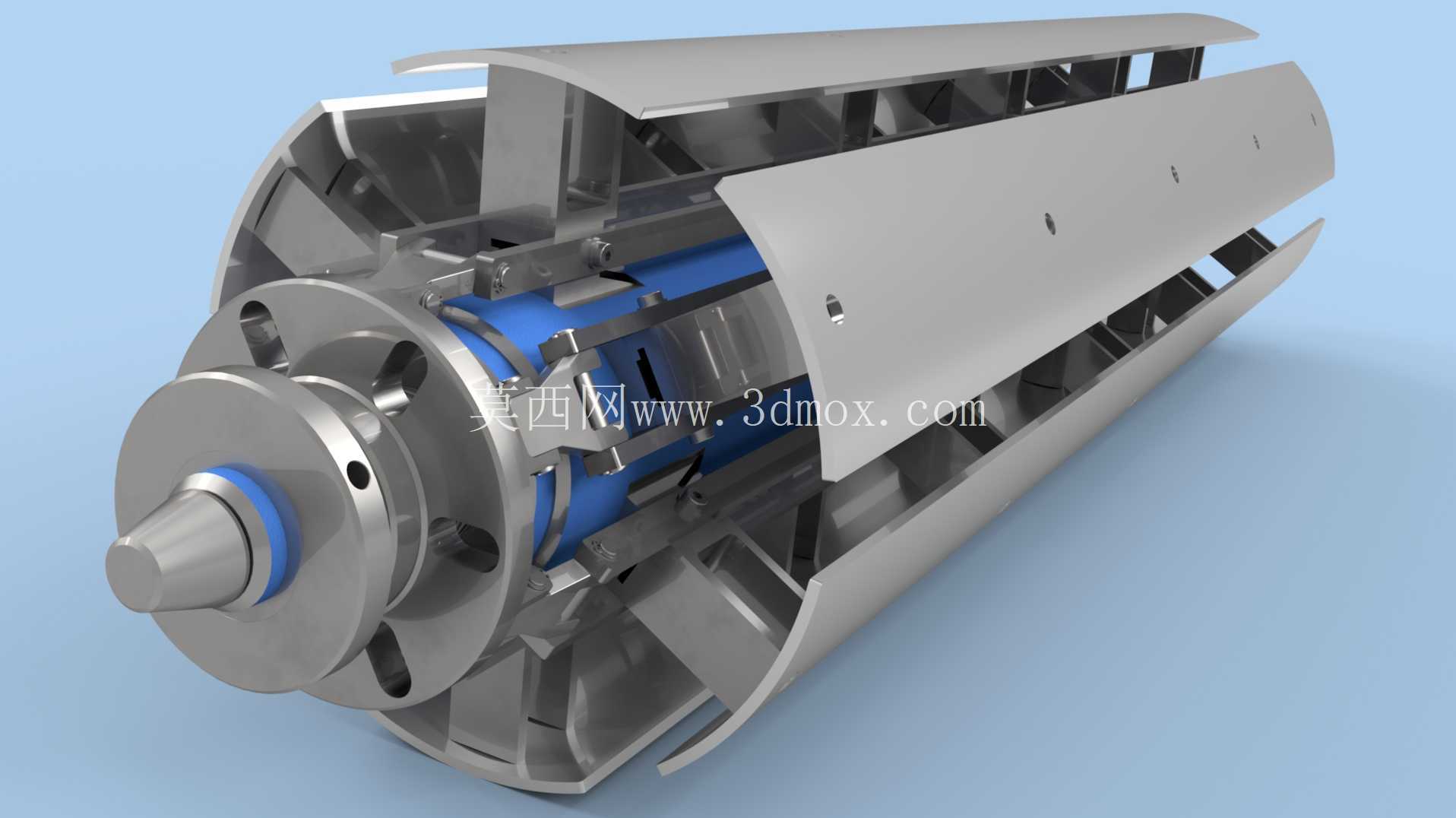

　　从结构思路看，模型采用长筒形外体配合多组轴向分瓣胀块的方案。外部可见的金属筒体承担径向支撑和安装基准，筒体上沿长度方向布置开槽，为胀块的径向伸缩提供导向边界。内部蓝色构件对应驱动、传力或弹性复位区域，端部设置轴颈、法兰、锁紧及传动接口，用于将心轴安装到绕线设备、放卷架或复卷机上。设计时需要重点控制胀块工作面的同轴度、各瓣同步性以及缩回后的最小外轮廓，保证卷材能够顺利套入和退出。

　　实际选型中，心轴长度、有效胀紧范围和端部轴径决定了设备适配边界。长轴类零件不能只按静强度判断，还要结合卷材重量、悬臂长度、支承跨距和转速校核挠度；若挠度过大，绕线张力会沿轴向波动，带材边缘容易出现错层，线圈排线紧密度也会受影响。端部连接结构应与设备主轴、轴承座或顶尖方式匹配，轴肩和法兰位置需要预留装拆空间，避免料卷吊放时与机架干涉。

　　功能特性上，扩张机构承担两个核心任务：一是把端部输入的轴向或旋转动作转换为胀块的径向位移，二是在工作状态下保持足够自锁能力，防止张力变化导致胀紧力衰减。多瓣式布置可以增大接触弧面，使料卷内孔受力更均匀；对于纸筒、塑料筒或较薄金属内筒，还能降低局部压痕风险。模型中沿轴向分布的固定点和导向槽，体现了对长行程胀块稳定性的考虑，可避免胀块偏摆、卡滞或伸缩不同步。

　　在变压器制造现场，这类心轴并不直接完成绕线动作，而是作为卷材与设备之间的可胀紧工装。它需要承受放卷制动、牵引加速、停车反转以及张力波动带来的复合载荷。若用于铜带或硅钢卷，转动惯量较大，启动和制动阶段会对胀紧面产生冲击；若用于绝缘材料，则更关注表面保护和同轴精度。因此结构表面通常需要兼顾耐磨、防滑和不损伤料筒，胀块边缘应避免尖锐棱角，支撑段应保持连续接触。

　　三维建模时，可将该装置拆分为端部轴头、传力组件、外筒体、滑动胀块、复位元件和紧固件等模块。外筒体适合作为装配基准，先确定两端轴承位和驱动接口，再布置开槽位置及胀块数量。内部斜面、楔块或连杆关系要保证运动行程清晰，胀出状态与缩回状态均应建立检查位，便于干涉分析。对于长筒体，还应关注开槽后刚度削弱，必要时在非工作区增加加强环或优化槽口过渡。

　　安装边界方面，心轴两端轴颈需与设备支承中心重合，轴向锁紧结构要能限制料卷定位方向的移动；料卷套入前，胀块应完全低于名义外圆，卸料侧不得布置凸出连接件。设备侧还要留出吊装、轴向抽出和维护空间，尤其是大质量卷材更换时，心轴端部不能与送料小车、挡料盘或张力机构发生碰撞。整体来看，该模型展示的是一种以径向胀紧为核心的卷料夹持轴，结构重点在于同轴支撑、同步扩张、张力传递和快速卸料之间的平衡。
