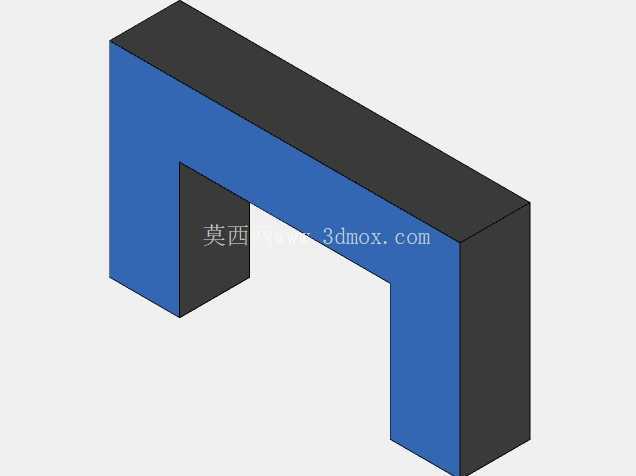

U型折弯支撑结构件三维设计

　　在各类工业设备的机架搭建、工位辅助支撑、工装定位场景中，这类U型折弯结构件是非常常见的受力构件，日常做结构设计时，这类零件看似简单，实则需要结合实际受力工况反复校核折弯圆角、壁厚与截面惯性矩的匹配关系，避免长期受载后出现塑性形变。从实际应用来看，这类构件常被用作设备底部的支撑垫脚框架、输送线侧边的导向安装座、工装夹具的跨接支撑梁，不同场景下对其开口宽度、立面高度、顶面平面度的要求差异极大，比如用作垫脚框架时，需要保证两个立面的底面共面度控制在0.1mm以内，避免设备放置后出现晃动；如果用作导向安装座，则需要保证内侧立面的直线度满足导轨安装的基准要求，否则会导致滑动件卡滞。

　　设计这类构件时，首先要明确安装边界：两个平行立面的外侧间距需要匹配安装位的预留槽宽，内侧开口尺寸要预留出穿过构件的管线、滑动模块的活动余量，顶面的厚度需要根据上方承载的设备重量计算，常规Q235材质下，5mm壁厚的该类结构，单组支撑承重可达到800kg以上，若采用碳钢折弯工艺制作，折弯处的内R角通常取板材厚度的1.5倍，避免折弯处出现应力集中开裂的问题，如果是采用型材焊接或者整块材料铣削成型，则可以根据装配需求调整圆角大小，甚至做直角过渡，但需要在直角处增加工艺倒角，避免应力集中。

　　从结构特性来看，这种U型的截面形式相比同等重量的直板件，抗弯折能力提升3倍以上，两个向下延伸的立面相当于给顶面的受力梁增加了两个加强筋，在承受垂直向下的载荷时，力会沿着两个立面均匀传递到安装基础上，不会出现直板件常见的中部下挠问题。实际建模过程中，需要重点关注几个配合面的公差：顶面的安装孔位需要和上方固定的部件孔位匹配，通常采用基孔制配合，孔径公差取H7级别；两个立面的底部安装面需要做锪平处理，保证螺栓锁紧后构件不会出现倾斜；如果构件需要和其他部件做侧面定位，内侧立面的表面粗糙度需要达到Ra3.2，满足定位基准的精度要求。

　　很多新手设计这类零件时容易忽略安装空间的干涉问题，比如立面的高度设计过高，导致上方部件安装后和周边的管线产生碰撞，或者壁厚选择过薄，长期受载后立面向外张开，导致支撑失效。实际选型设计时，首先要核算承载的静载荷与动载荷系数，有冲击载荷的场景下，壁厚需要比静载场景增加30%以上，同时可以在两个立面之间增加横向的连接筋，进一步提升整体结构的刚性。如果是用于食品、医药行业的设备，这类构件通常会采用304不锈钢材质制作，折弯后需要对外表面做抛光处理，避免积尘滋生细菌；如果是用于重型工程机械的支撑，则会采用低合金高强度钢制作，焊接后做去应力退火处理，避免长期使用后出现焊接形变。

　　这类构件的安装方式也非常灵活，既可以通过立面底部的通孔用膨胀螺栓固定在地面基础上，也可以通过顶面的螺纹孔连接上方的设备机架，部分场景下还会在立面的侧面开孔，安装传感器、行程开关等电气元件，作为小型元件的安装基座使用。建模时需要注意，折弯类零件的展开尺寸计算要扣除折弯系数，不同板材厚度、不同折弯圆角对应的折弯系数不同，不能直接按照外形尺寸累加计算展开料长，否则会导致折弯后零件的尺寸超差，无法完成装配。如果是采用3D打印或者机加工方式制作该零件，则不需要考虑折弯系数，直接按照实体尺寸建模即可，但需要预留机加工的装夹余量，避免加工过程中零件变形。
