带外壳涡轮风扇发动机风扇压缩机组

项目分类:发动机 发布时间:2024-11-21 ID:802600
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组
  • 带外壳涡轮风扇发动机风扇压缩机组

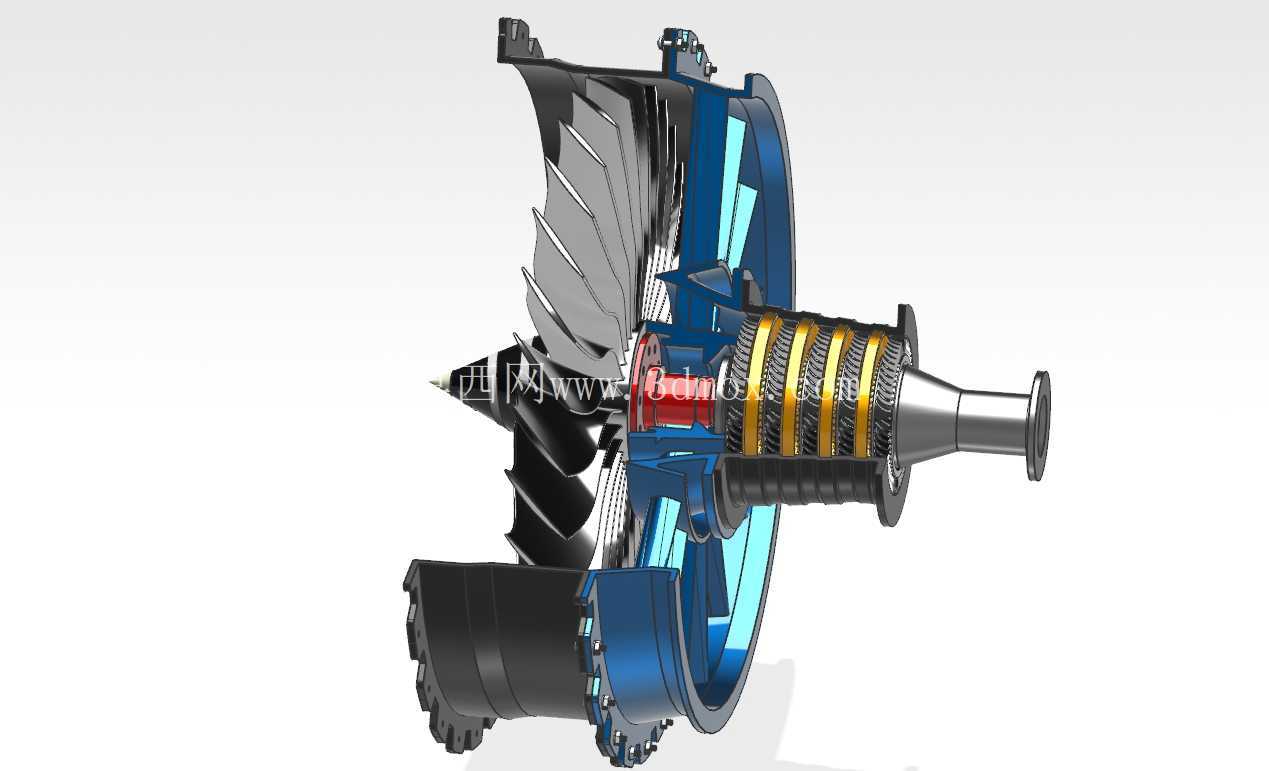

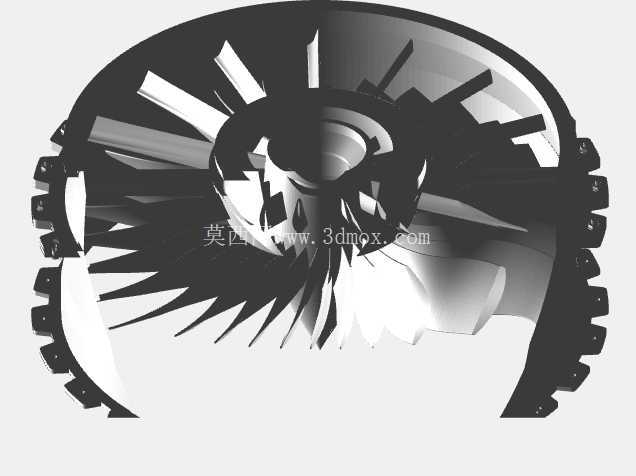

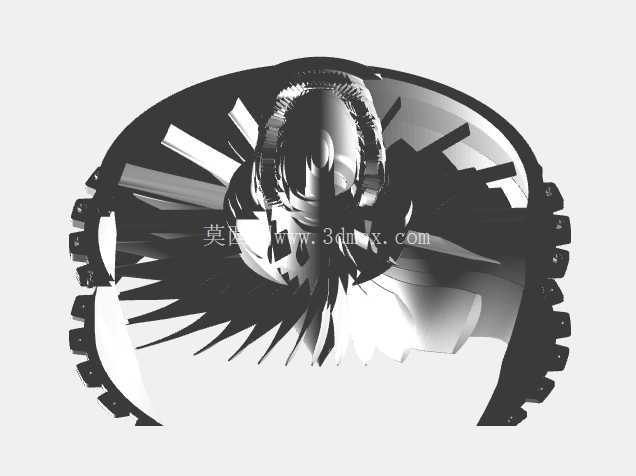

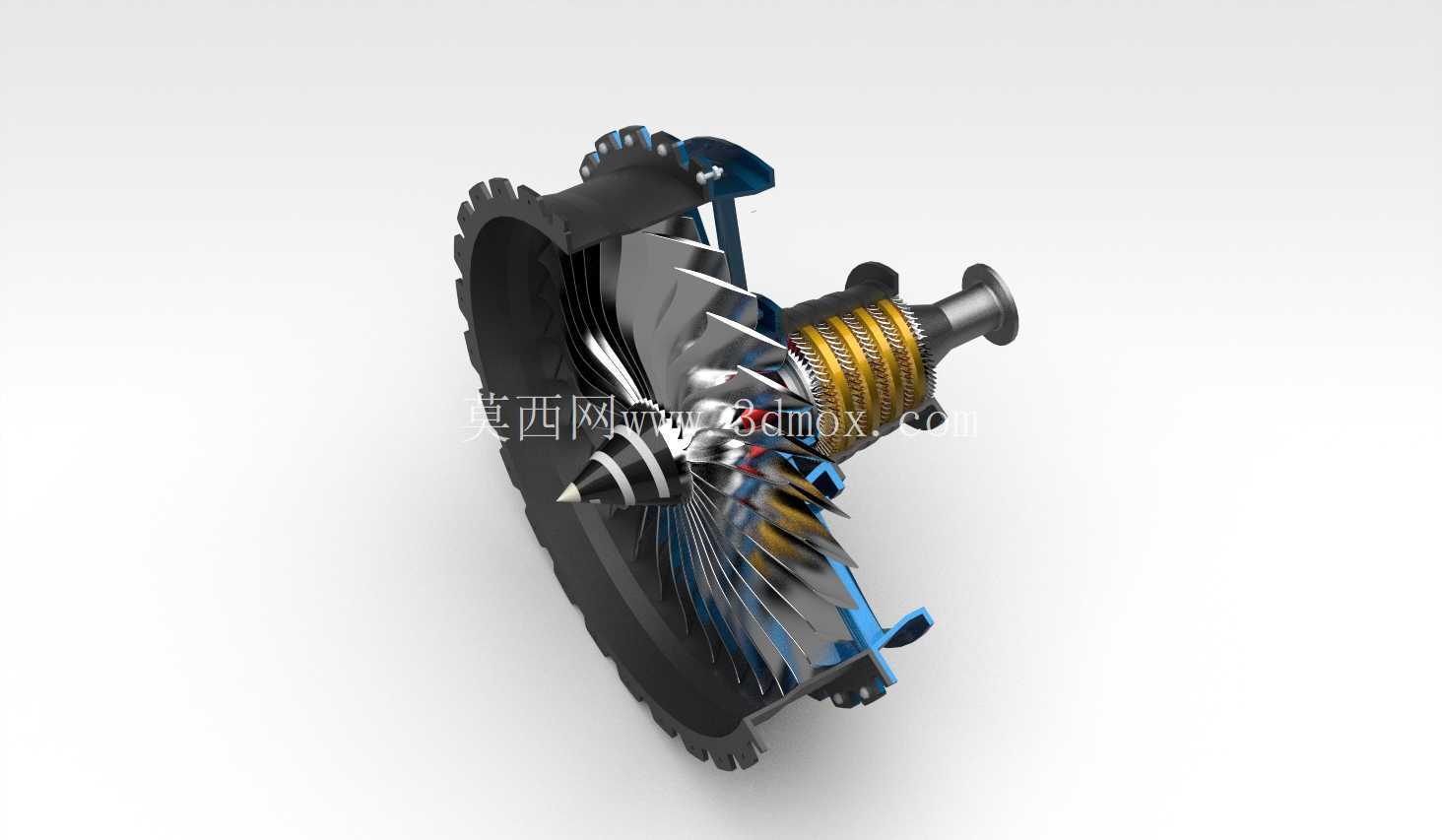

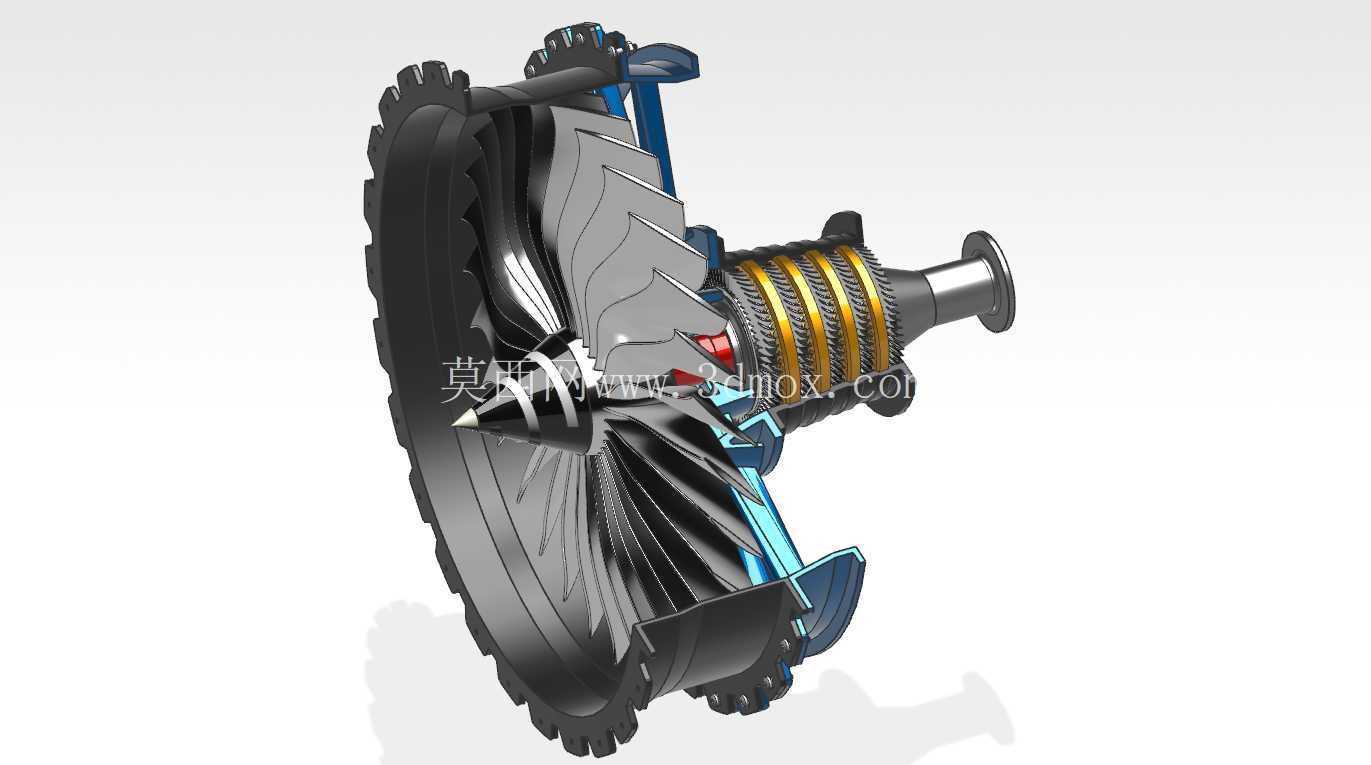

  在民用大涵道比航空动力系统的结构设计环节,风扇与压气机段的匹配精度直接决定整机推进效率、喘振裕度与服役寿命,这套带外壳的涡轮风扇发动机风扇及压缩机部分三维结构,完整还原了现役大涵道比涡扇前机匣内部的核心气动与承载结构,可直接用于航空动力专业的结构教学、气动仿真前处理以及3D打印验证样件制作。

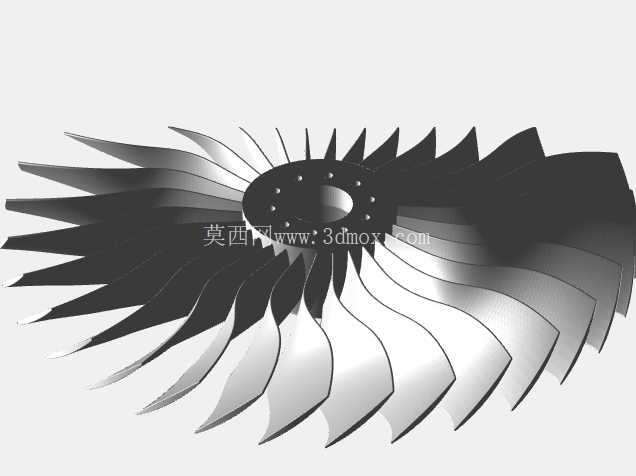

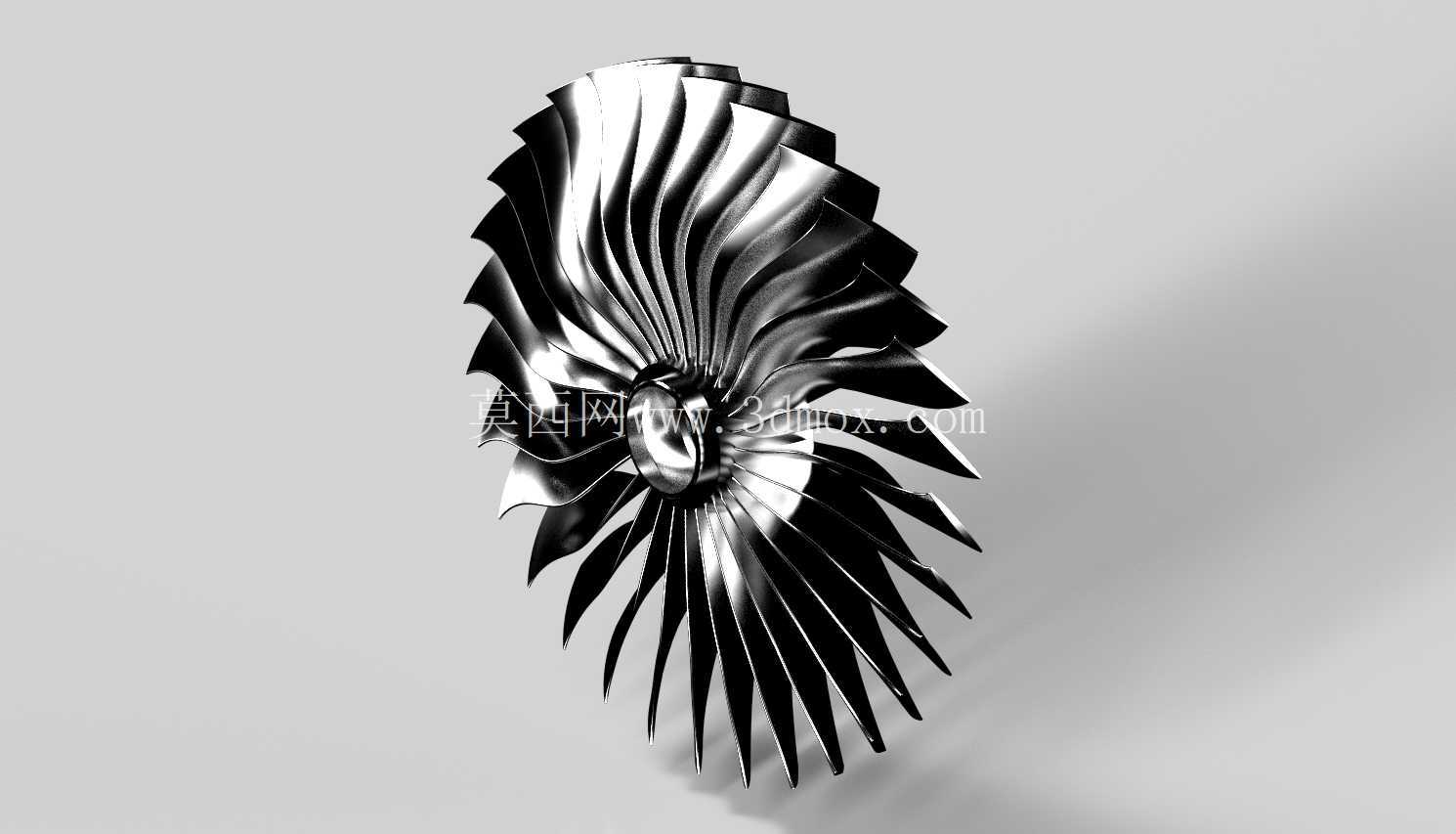

  从实际装机场景来看,该段结构处于发动机最前端进气道之后,是承接来流、完成空气初次压缩与分流的核心区段:大尺寸风扇段负责将大部分来流通过外涵道直接排出产生推力,内涵道气流则逐级进入压气机转子与静子组合段,完成多级增压后送入燃烧室参与做功。设计过程中首先要明确各叶片的安装角与叶型扭转规律,风扇叶片采用宽弦掠形设计,叶尖与包容机匣之间预留微米级的运转间隙,既避免运转过程中热胀、离心伸长导致的叶尖碰磨,又能尽可能减少叶尖泄漏损失,提升风扇段的做功效率。

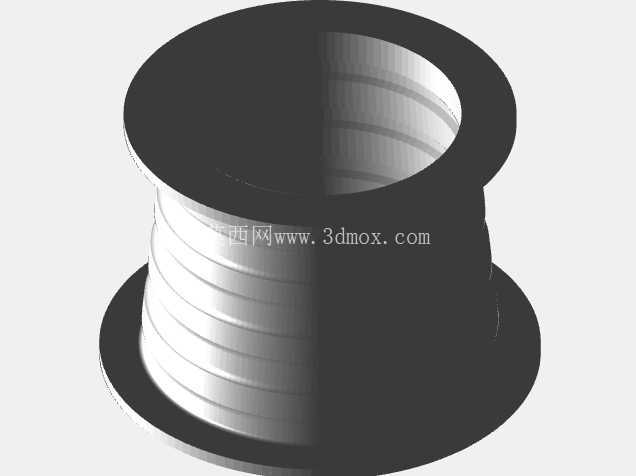

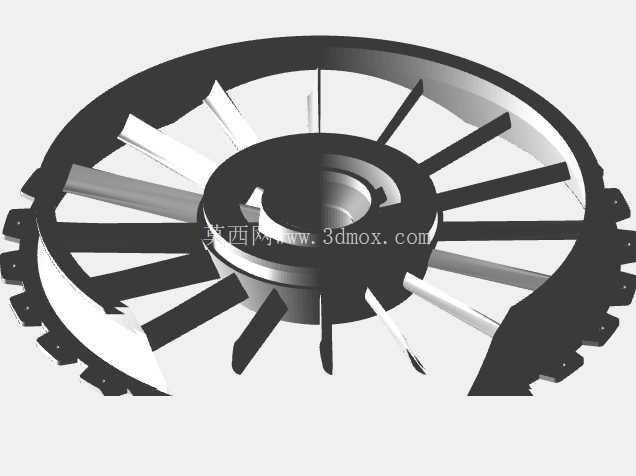

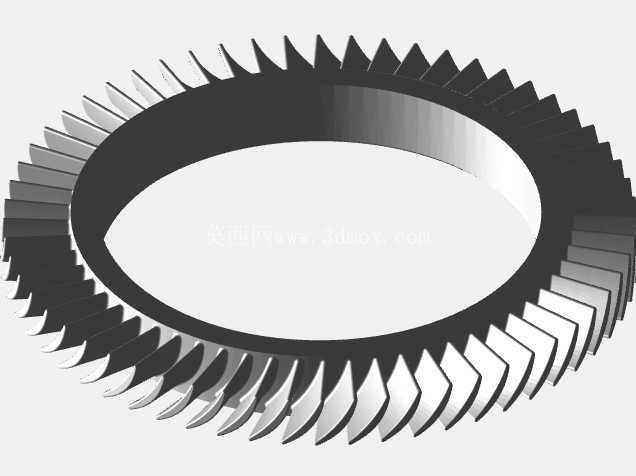

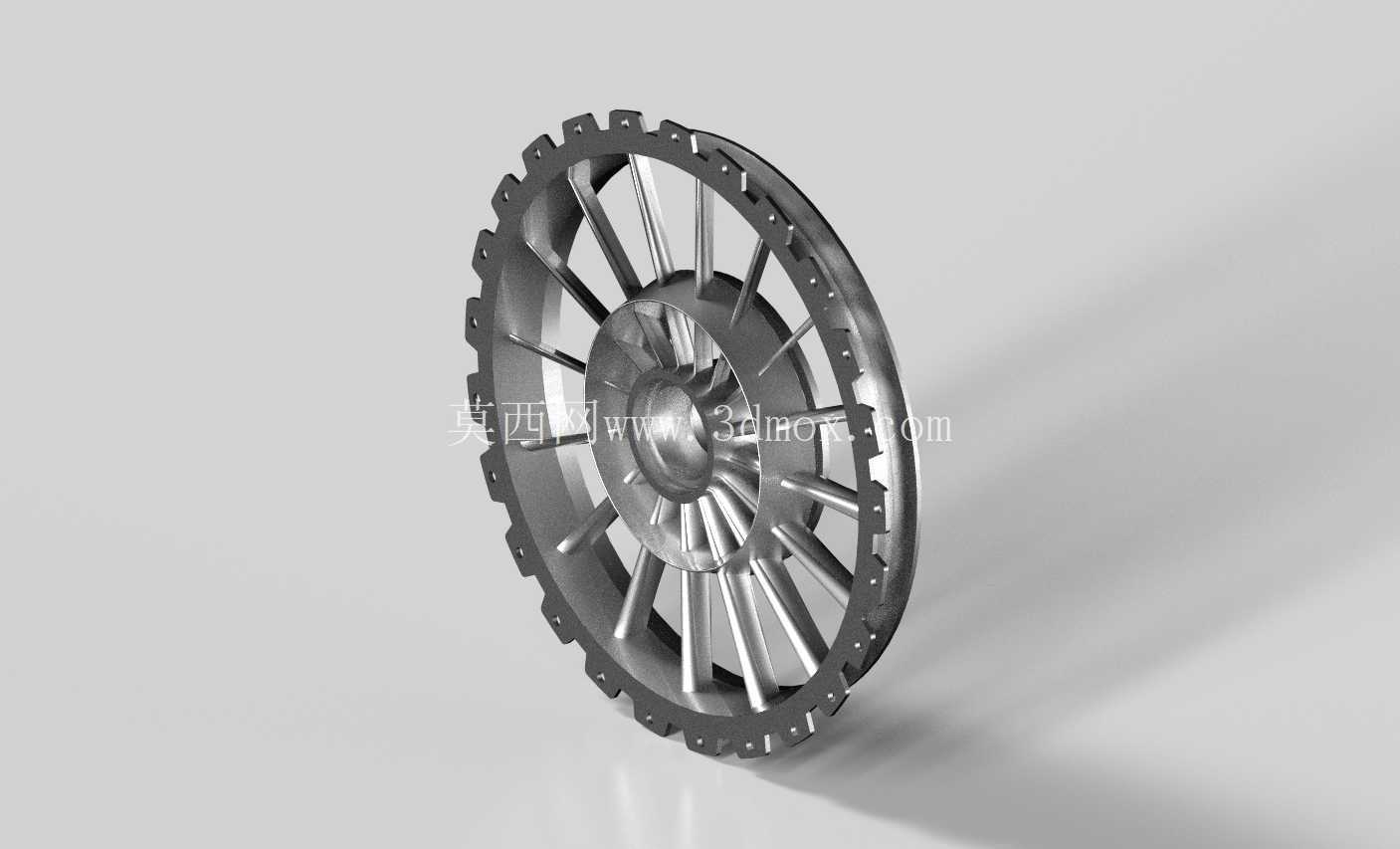

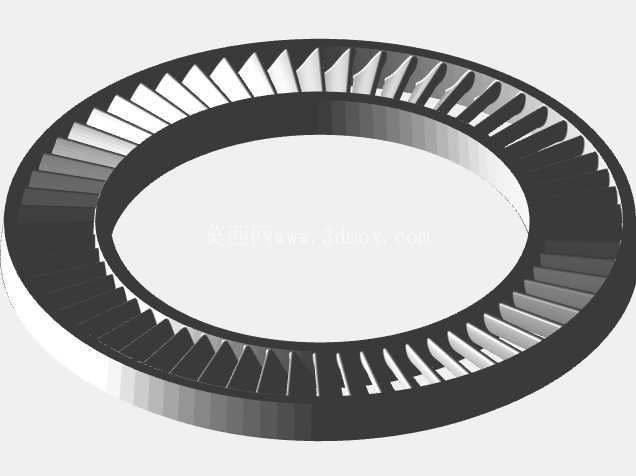

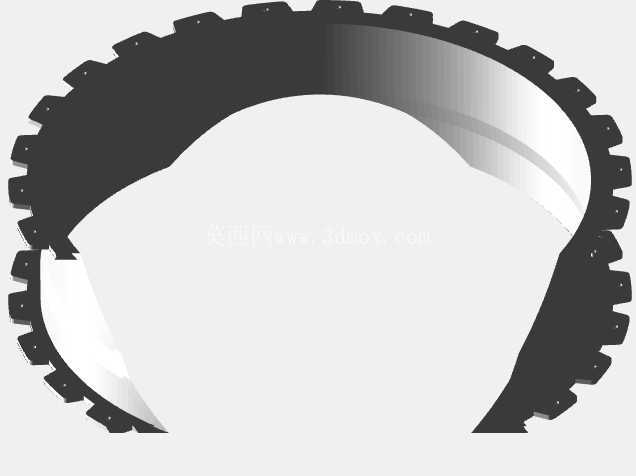

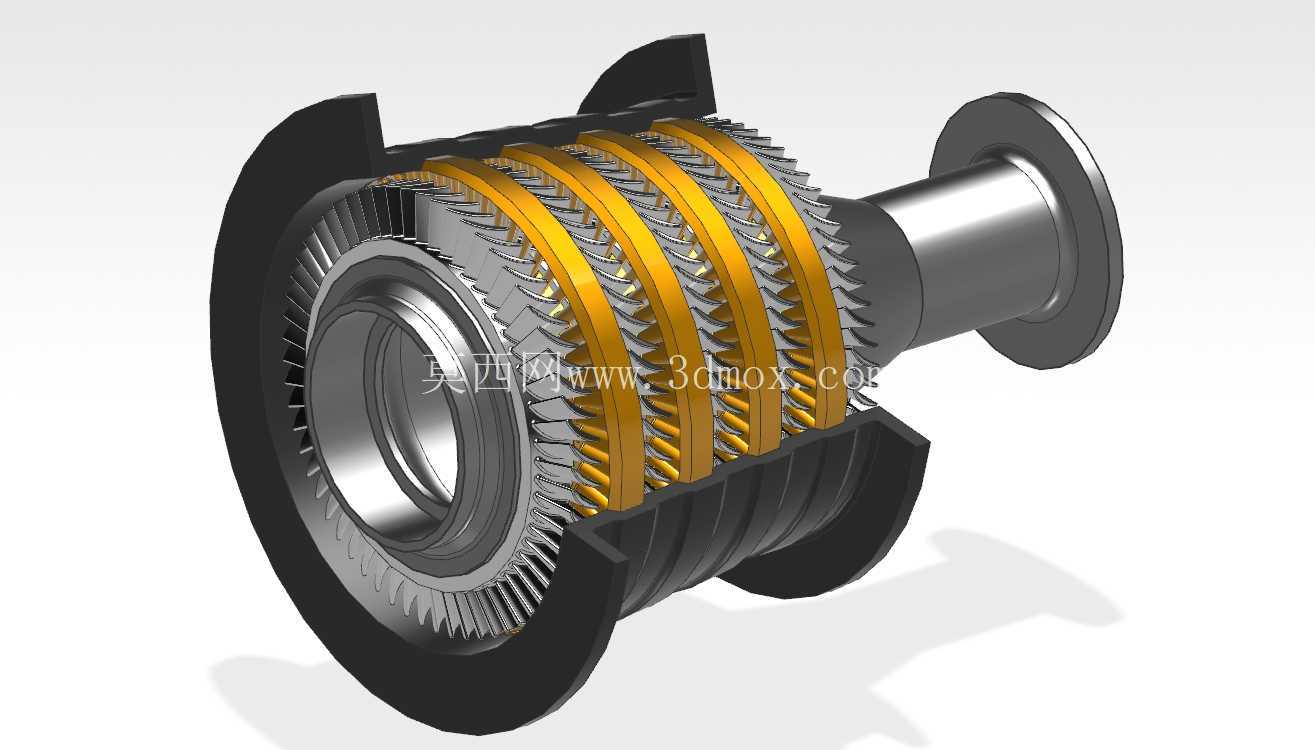

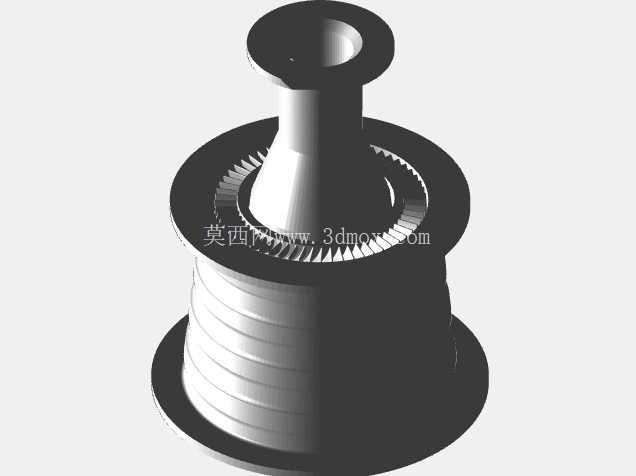

  压气机部分采用多级轴流布局,每一级转子叶片与静子导叶的叶型弦长、安装角沿气流轴向逐级变化,匹配气流压缩过程中密度升高、流速变化的气动特性,转子轮盘与中心轴采用过盈配合加周向销钉定位的连接方式,保证高转速工况下扭矩传递的可靠性,同时平衡高速旋转产生的离心载荷。外围的包容机匣除了承担气流整流、形成完整流道的作用外,还具备风扇叶片失效后的包容能力,机匣内壁的耐磨涂层结构与叶片叶尖形成非接触式密封,减少级间漏气。

  建模过程中采用坐标系对齐的约束方式完成各级转子、静子、轮盘、轴段、机匣的装配定位,螺纹连接结构采用关联几何链接方式生成,保证各零件配合面的尺寸一致性,避免装配干涉。所有结构件均保留了完整的壁厚、倒角、定位特征,可直接导出用于3D打印的实体文件,打印完成后可组装为可转动的演示模型,用于航空科普展示或者院校航空发动机结构课程的实物教具。

  从安装边界来看,该段结构前端对接进气道机匣,后端通过安装边与高压压气机机匣、核心机段连接,中心轴后端通过联轴器与高压转子、涡轮段连接,所有安装边的螺栓孔位、定位止口尺寸均符合航空发动机通用结构设计规范,可直接用于整机装配的干涉检查、维修路径模拟等场景。在结构强度校核场景中,可基于该模型提取各级叶片、轮盘的几何特征,开展离心载荷、气动载荷下的应力应变仿真,验证叶片的共振频率是否避开工作转速区间,轮盘的应力分布是否满足疲劳寿命要求。

  对于从事航空动力结构设计的从业者而言,该模型可作为大涵道比涡扇风扇压气机段的结构参考,对比不同叶型、不同级数布局下的结构差异,理解气动设计与结构设计之间的权衡逻辑:比如为了提升压比增加压气机级数时,需要同步调整转子轴的支撑跨度、机匣的刚性设计,避免长轴系运转过程中出现振动超标问题;风扇叶片采用空心结构设计时,需要在模型中预留内部芯格的结构空间,平衡叶片减重与结构强度的需求。在3D打印验证环节,该模型的所有零件均做了最小壁厚校验,避免打印过程中出现薄壁结构变形、支撑难以去除的问题,组装后转子转动顺畅,无卡滞干涉,可直观展示涡扇发动机前端的运转逻辑。
