五缸星形航空发动机曲柄连杆组件

　　这套星形发动机核心传动组件，最初是为轻型通航飞机的风冷动力单元做结构验证搭建的，在小型通用航空领域，这类星形布局的动力装置凭借迎风面冷却效率高、低速扭矩输出平顺的特点，一直是轻型运动飞机、农用作业飞机动力段的主流选型之一，和直列、V型动力布局相比，五缸径向排布的结构能让所有气缸直接暴露在迎面气流中，不需要额外布置复杂的液冷管路与散热组件，能大幅降低动力系统的整体自重，对载荷有限的轻型飞行器来说，每减少一公斤结构重量都能换来有效载荷或航程的提升。

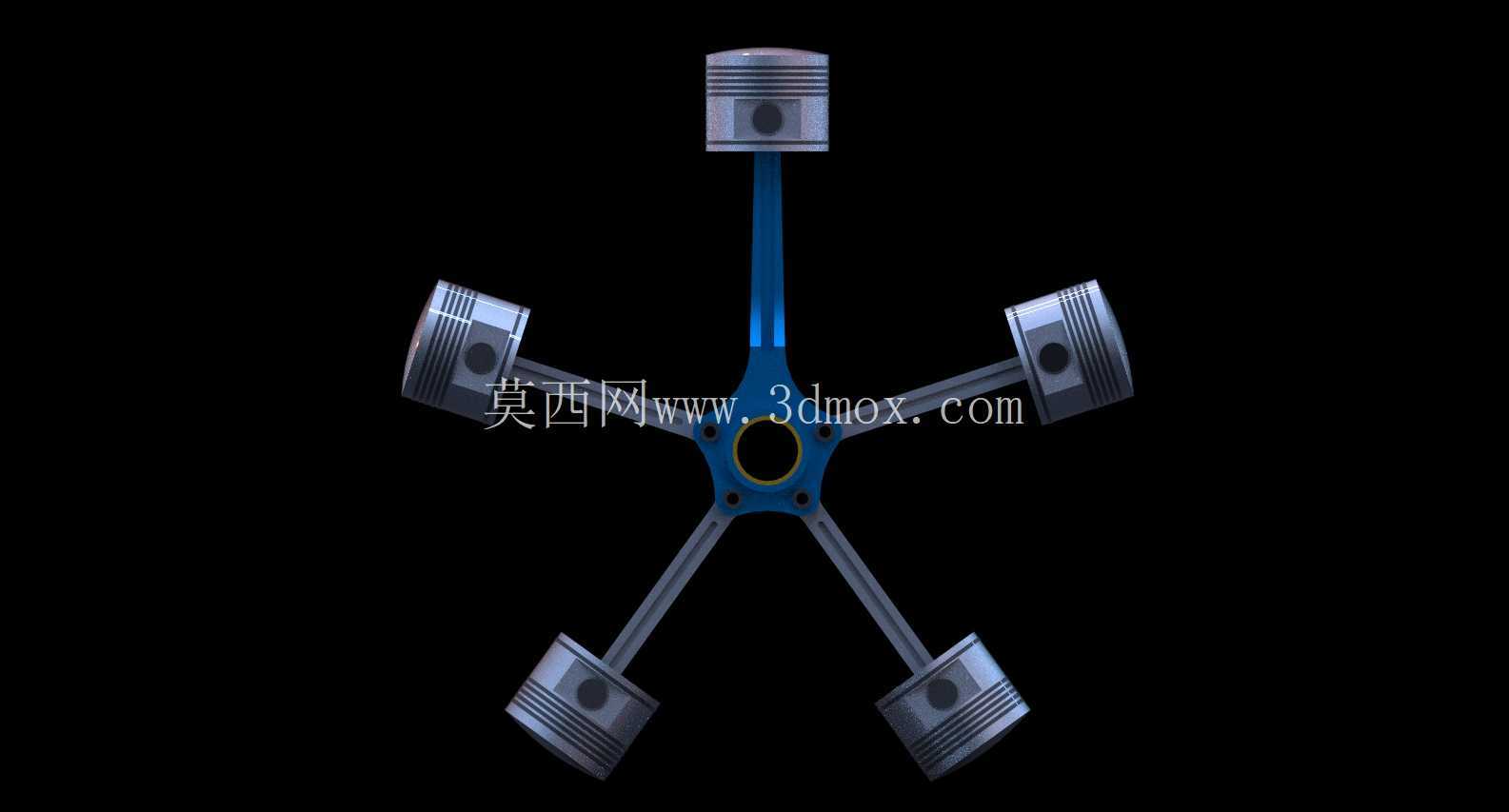

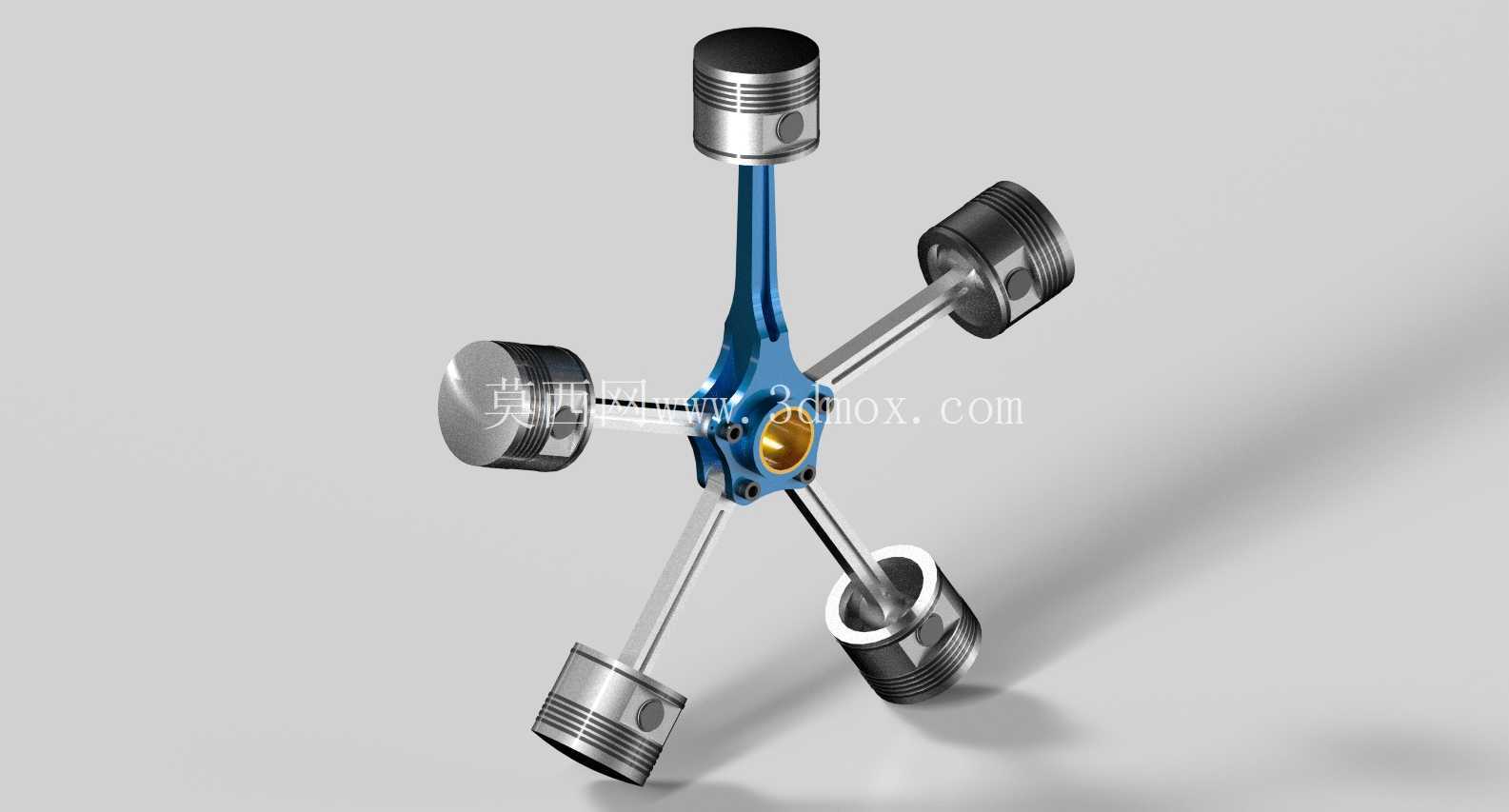

　　从实际功能逻辑来看，这套组件是发动机动力转换的核心载体：燃烧室爆燃产生的推力作用在活塞顶面，通过活塞销传递给铰接连杆，最终汇聚到中心主连杆带动曲轴旋转，把活塞的往复直线运动转化为曲轴的旋转扭矩输出。设计阶段最先确定的是主连杆的安装基准，整个组件以主连杆大端的曲轴安装孔为回转中心，五根铰接连杆沿径向呈72度均布，这个角度偏差在建模时控制在0.1度以内，避免各缸做功时的相位差导致运转振动超标。主连杆大端采用剖分式轴瓦安装结构，和曲轴曲柄销的配合间隙按照航空动力的通用规范留足热膨胀余量，毕竟风冷发动机的缸头工作温度波动范围比液冷机型大很多，间隙预留不足很容易在高负荷运转时出现抱轴故障。

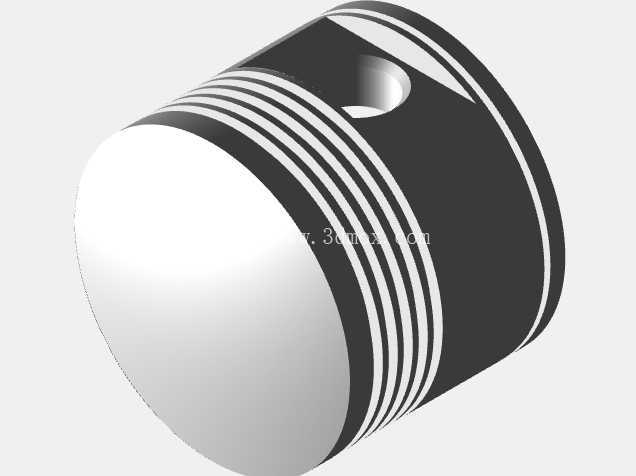

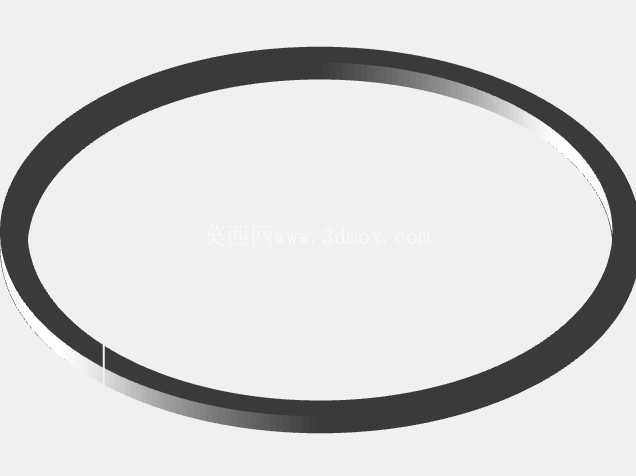

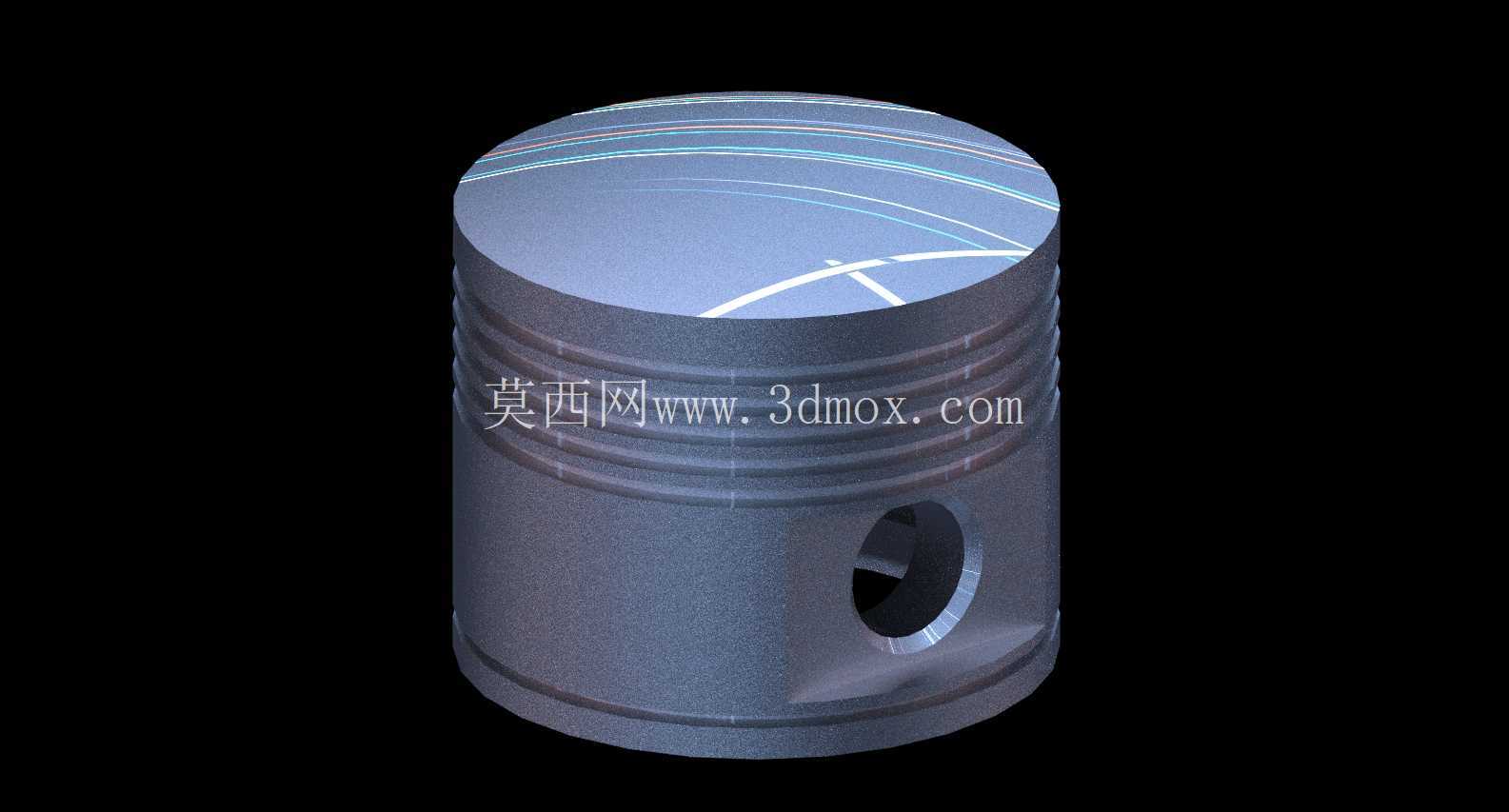

　　活塞部分采用铝合金材质设计，每道活塞配置三道气环加一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞和连杆之间通过浮动式活塞销连接，活塞销两端用卡簧限位，防止运转过程中销子窜出刮伤缸壁。所有铰接连杆和主连杆的连接位置都采用销轴铰接结构，铰接位置的衬套采用耐磨铜合金材质，能承受往复运动过程中的高频冲击载荷，同时衬套和销轴之间预留润滑油道接口，能让压力机油持续输送到铰接摩擦面，降低磨损速率。

　　建模过程中所有零件的装配约束都以全局坐标系为基准对齐，主连杆的中心轴线和曲轴回转轴线完全重合，每根铰接连杆的安装孔位都沿径向严格对齐对应气缸的中心轴线，避免出现连杆偏斜导致的活塞偏磨问题。从安装边界来看，这套组件的径向最大尺寸由最外侧活塞的上止点位置决定，轴向尺寸则以主连杆大端的两个端面为安装基准，和曲轴箱的配合面需要留足密封件的安装槽位，防止运转过程中出现机油渗漏。所有零件的结构都做了等壁厚处理，尤其是连杆杆身采用工字形截面，在保证结构强度能承受最大爆发压力的前提下，尽可能降低往复运动件的重量，减少曲轴运转时的不平衡惯性力。

　　这类径向排布的曲柄连杆组件，除了航空动力场景外，也有部分小型固定式动力设备会采用类似结构，依靠风冷特性适应缺水的野外作业环境。设计时特意将所有组件的连接接口做了通用化处理，铰接连杆的销轴尺寸、活塞销的直径都和同排量级别的通用航空发动机配件保持一致，方便后续维护时的配件替换。每个活塞的销座位置都做了加强筋处理，因为活塞在往复运动到上止点换向时，销座位置会承受很大的冲击载荷，加强筋能避免销座在高频冲击下出现裂纹。主连杆的小端和活塞销的配合位置也做了衬套压装结构，和铰接连杆的铰接衬套采用相同的耐磨材质，减少备件的种类。

　　整套组件的装配逻辑完全按照实际发动机的装配顺序搭建，先将主连杆和对应气缸的活塞组装完成，再依次将五根铰接连杆通过销轴连接到主连杆的铰接凸台上，最后将所有活塞环安装到对应活塞的环槽内，整个装配过程不需要特殊工装，和实际生产中的装配流程完全匹配。考虑到风冷发动机的工作环境，所有外露的连杆表面都做了圆角过渡处理，避免应力集中在交变载荷下出现疲劳断裂，尤其是杆身和大小端的连接位置，圆角半径严格按照航空动力零件的设计规范取值，不会因为应力集中导致零件失效。
