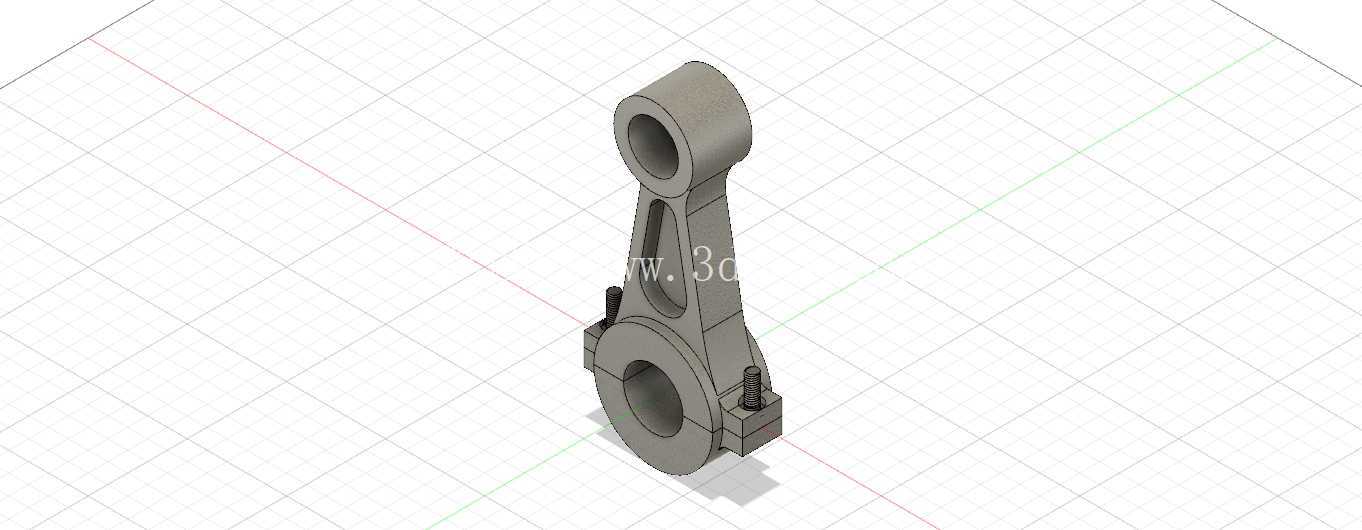

发动机传动连杆结构三维数模设计

　　在往复式动力设备的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力传递效率与整机运行寿命。从实际装机场景来看，这类连杆广泛适配小排量通用汽油机、小型航空模型发动机、低压气动往复泵等设备，工作过程中需要持续承受活塞端传递来的爆发压力、往复惯性力以及旋转过程中的交变弯矩，因此结构设计阶段需要对受力路径做完整的力学校核。

　　从结构功能来看，连杆整体分为小头端、杆身、大头端三个功能区段，其中小头端通过活塞销与活塞组件铰接，内孔需要预留衬套压装的公差余量，保证销座配合面在高频往复运动中不会出现异常磨损；杆身采用变截面工字形结构，沿着受力方向做渐变收窄设计，在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少惯性力对曲轴端的冲击；大头端采用剖分式结构设计，配套连杆螺栓实现与曲轴曲柄销的抱紧连接，剖分面做精准的定位止口设计，保证装配后大头孔的圆度公差符合运转要求，避免轴瓦出现偏磨。

　　设计过程中首先要明确安装边界尺寸：小头端内孔直径需要匹配对应规格的活塞销外径，孔壁厚度需要满足活塞销座的挤压强度要求，小头端的外圆轮廓不能与活塞裙部内侧发生运动干涉；杆身的截面尺寸需要根据额定工况下的最大爆发压力做疲劳强度校核，工字形截面的腹板厚度、翼缘宽度需要匹配材料的许用应力，同时杆身的外侧轮廓需要预留与气缸内壁、曲轴平衡块的安全运动间隙，避免运转过程中出现碰擦；大头端的内孔直径需要匹配曲轴曲柄销的轴径，剖分后的连杆盖与杆身的结合面需要做粗糙度控制，连杆螺栓的孔位公差需要保证装配后螺栓不受附加剪切力，大头端的整体外圆尺寸需要满足从气缸体侧盖装配的通过性要求，不能出现装配卡滞。

　　从实际使用的工况特性出发，这类铸铝合金材质的连杆，相比传统钢制连杆重量降低40%左右，能够有效降低往复运动惯性力，适配高转速工况下的动力输出需求，材料本身的阻尼特性也能吸收部分传动过程中的振动，降低整机运行的噪声水平。设计时需要在大小头的油孔位置做导流结构，保证曲轴飞溅的润滑油能够顺利进入衬套与轴瓦的配合面，形成稳定的油膜，避免干摩擦导致的部件失效；杆身表面需要做圆滑过渡处理，所有转角位置设置足够的圆角半径，减少应力集中点，避免交变载荷下出现疲劳裂纹。

　　在装配适配层面，连杆的大小头孔中心距是核心安装参数，直接影响发动机的压缩比，因此建模过程中需要严格控制两孔的中心距公差、孔轴线的平行度公差，避免装配后出现活塞偏缸、轴瓦偏载的问题；连杆螺栓的预紧力需要按照材料的屈服强度做匹配设计，螺栓孔的沉头深度需要保证螺栓头拧紧后不突出连杆盖端面，避免与曲轴平衡块发生运动干涉。同时大头端的轴瓦定位槽位置需要与曲轴轴瓦的定位凸点匹配，保证轴瓦装配后不会出现周向转动，堵塞润滑油道。

　　针对不同的应用场景，连杆的结构细节也会做对应调整：用于小型航空模型发动机的连杆，会进一步缩小杆身的截面尺寸，极致降低往复质量，适配更高的转速区间；用于通用小型汽油机的连杆，会适当加大小头端的衬套长度，提升低转速大扭矩工况下的耐磨性能；用于气动往复泵的连杆，会在杆身位置增加导向滑块结构，保证往复运动的直线度，减少活塞密封圈的偏磨。建模过程中所有配合面的公差都需要按照实际装配要求做预留，过盈配合面的压装导入角、间隙配合面的运动间隙都需要符合机械设计的通用规范，保证数模能够直接对接后续的工程图输出、数控加工以及装配仿真环节，不需要额外做结构修正。
