可3D打印无刷电机结构设计方案

　　这款无刷电机的结构设计完全适配桌面级FDM3D打印工艺，所有非电磁、非转动摩擦的结构件均采用常规PLA或PETG耗材即可打印成型，不需要额外的支撑结构设计，打印完成后仅需去除少量打印层纹毛刺即可完成装配，非常适合电子制作爱好者、小型动力装置开发者做原理验证与小批量自制使用。从实际应用场景来看，这类自制无刷电机可以适配小型桌面云台、自制航模动力单元、小型传送带驱动模块、教学演示实验台等对动力输出要求不高，但需要定制安装尺寸、灵活调整KV值的使用场景，相比市售标准化无刷电机，它的安装法兰、轴伸长度、定子固定位都可以根据实际安装空间做参数化调整，不需要额外加工转接件就能直接适配自制设备的安装边界。

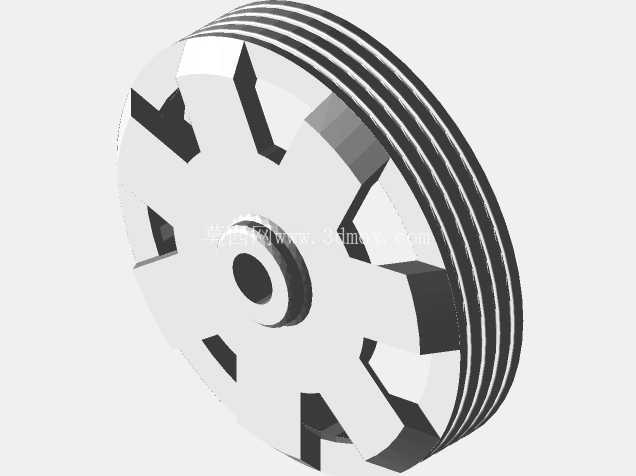

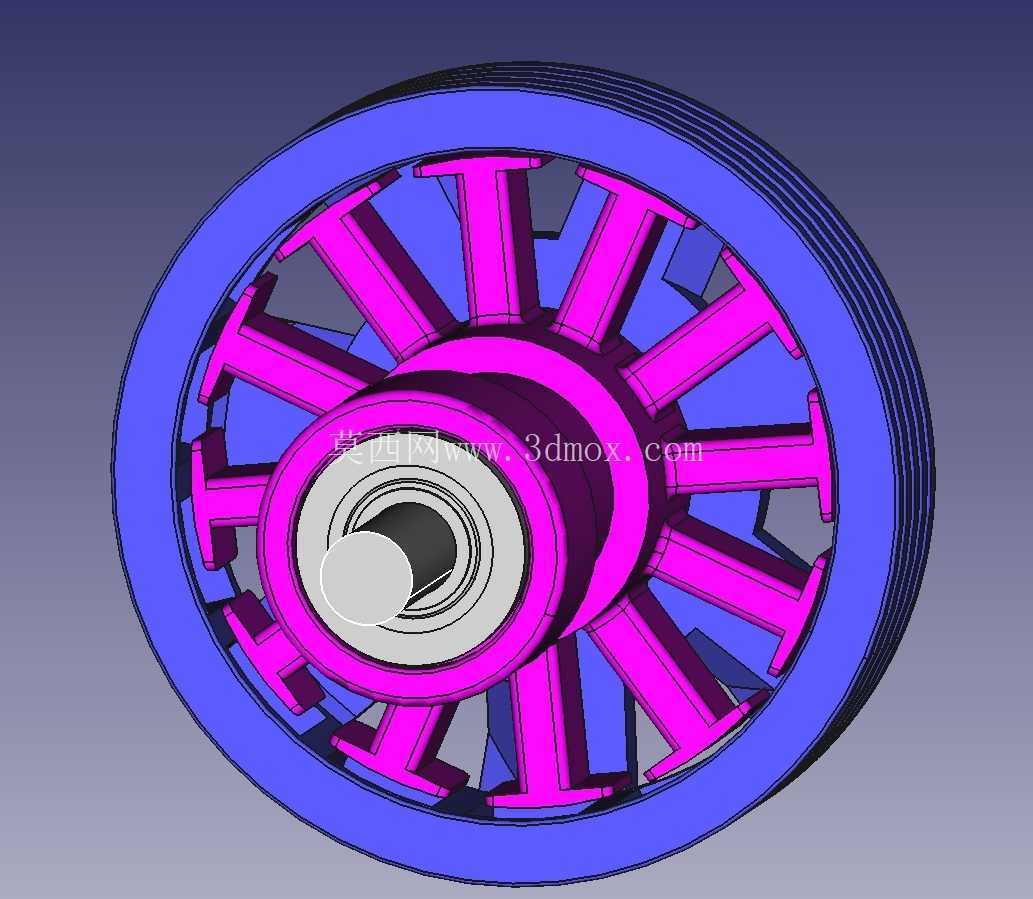

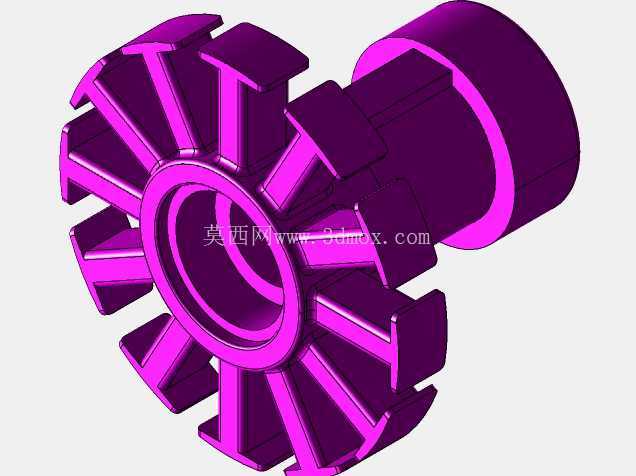

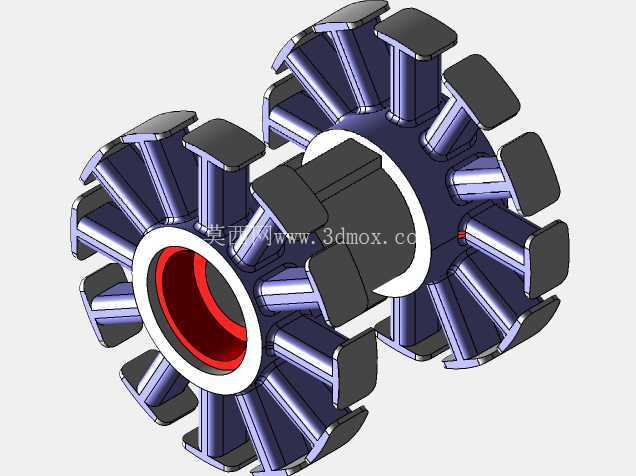

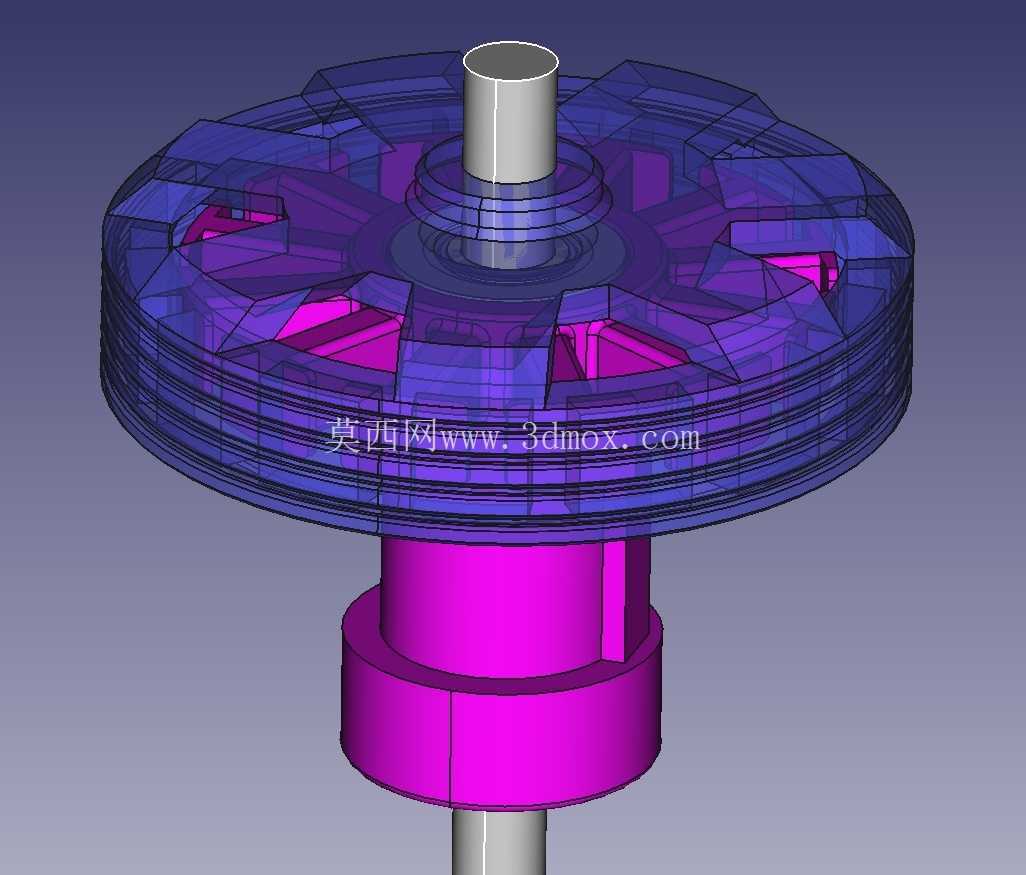

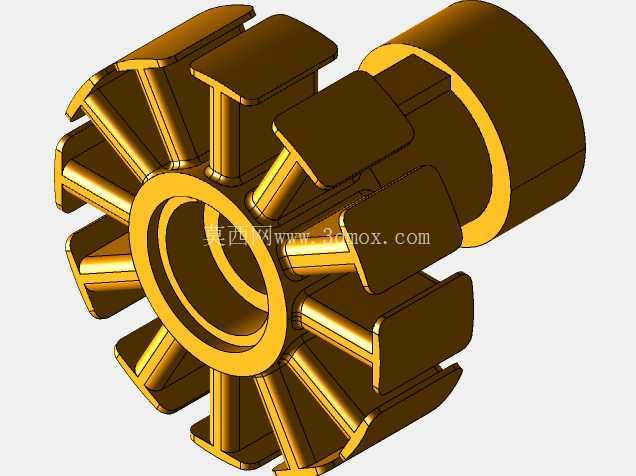

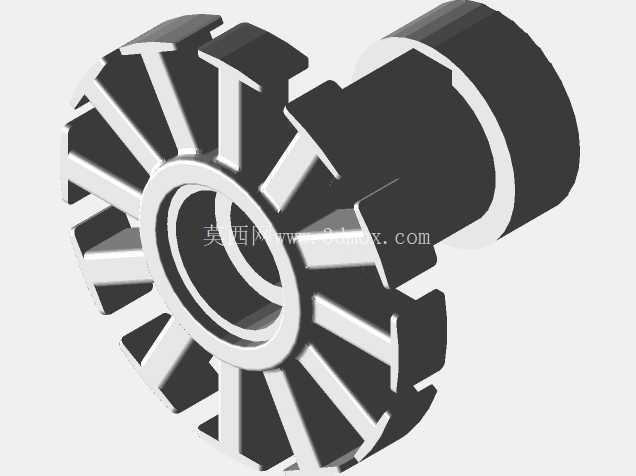

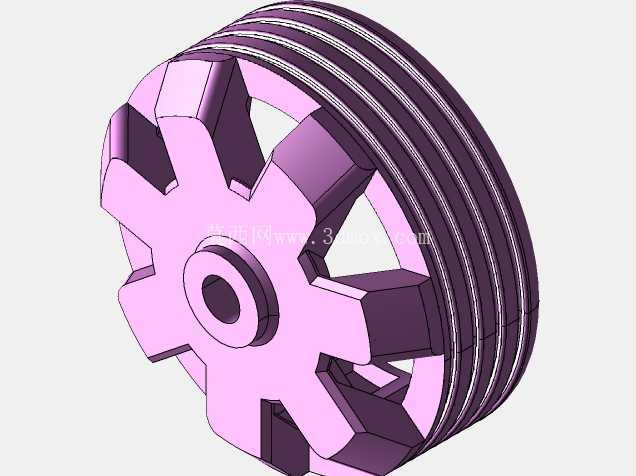

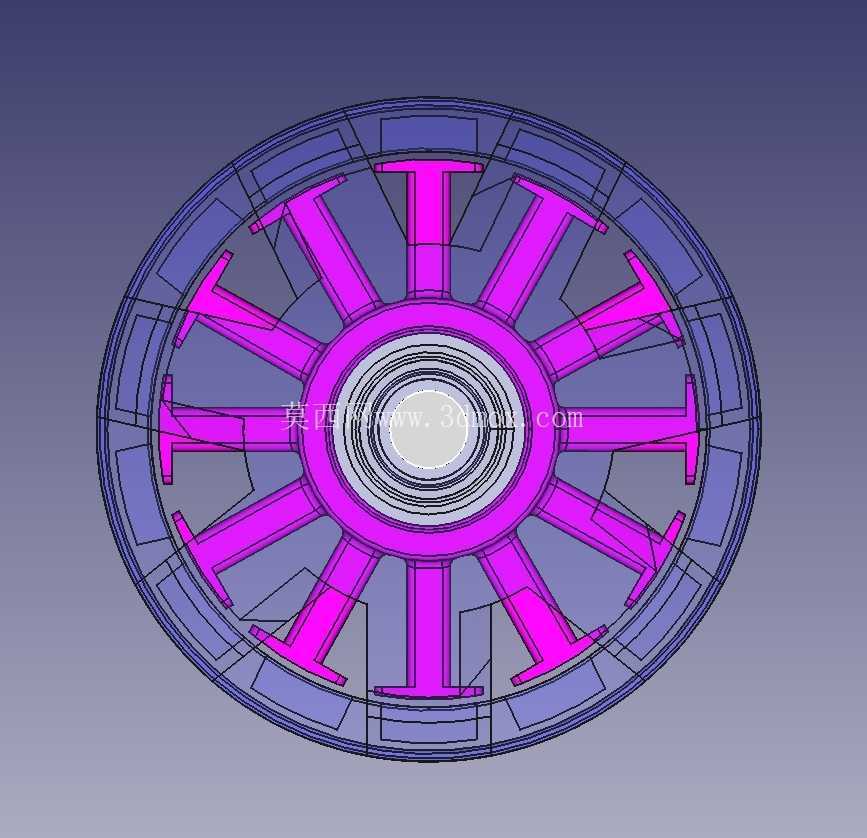

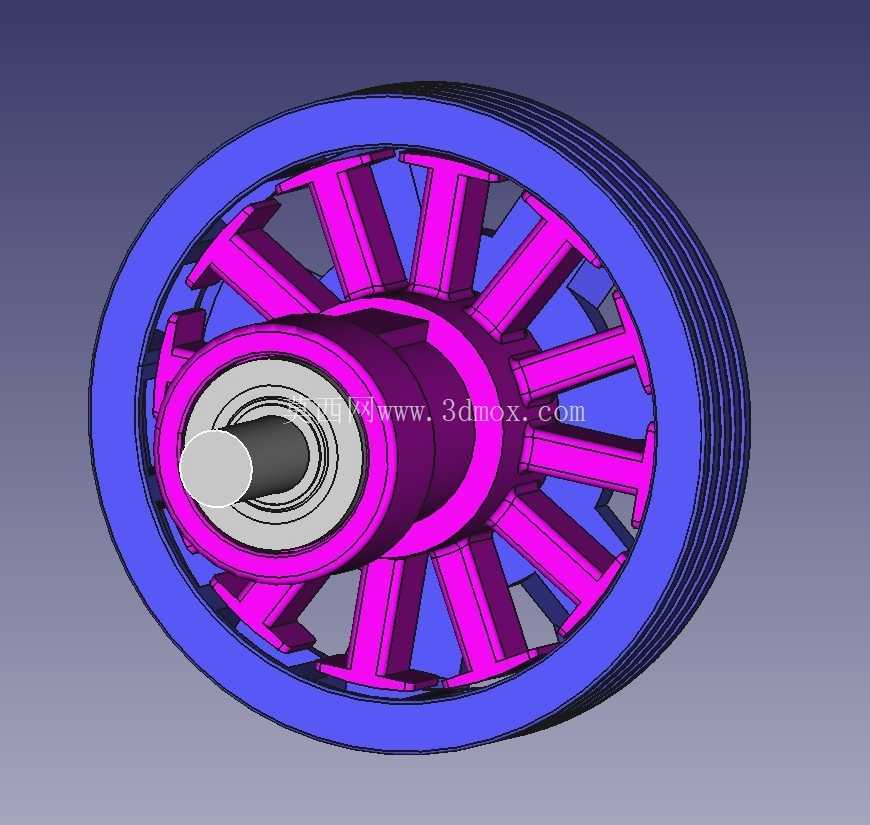

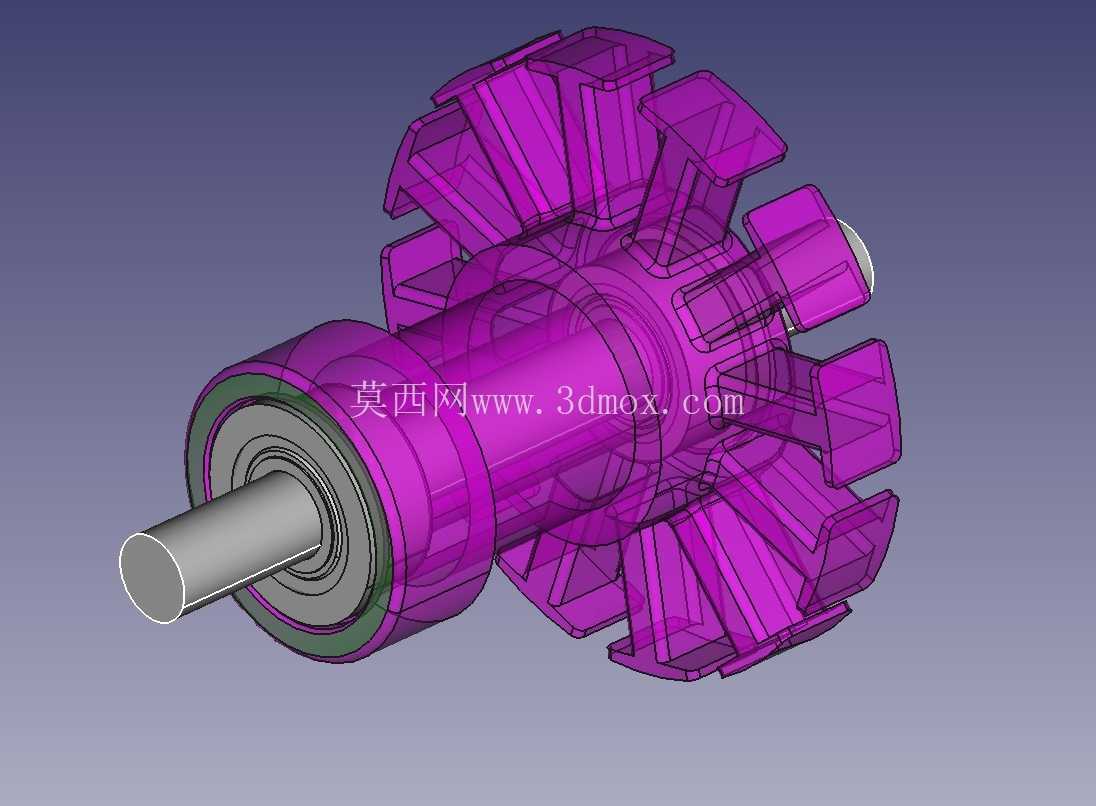

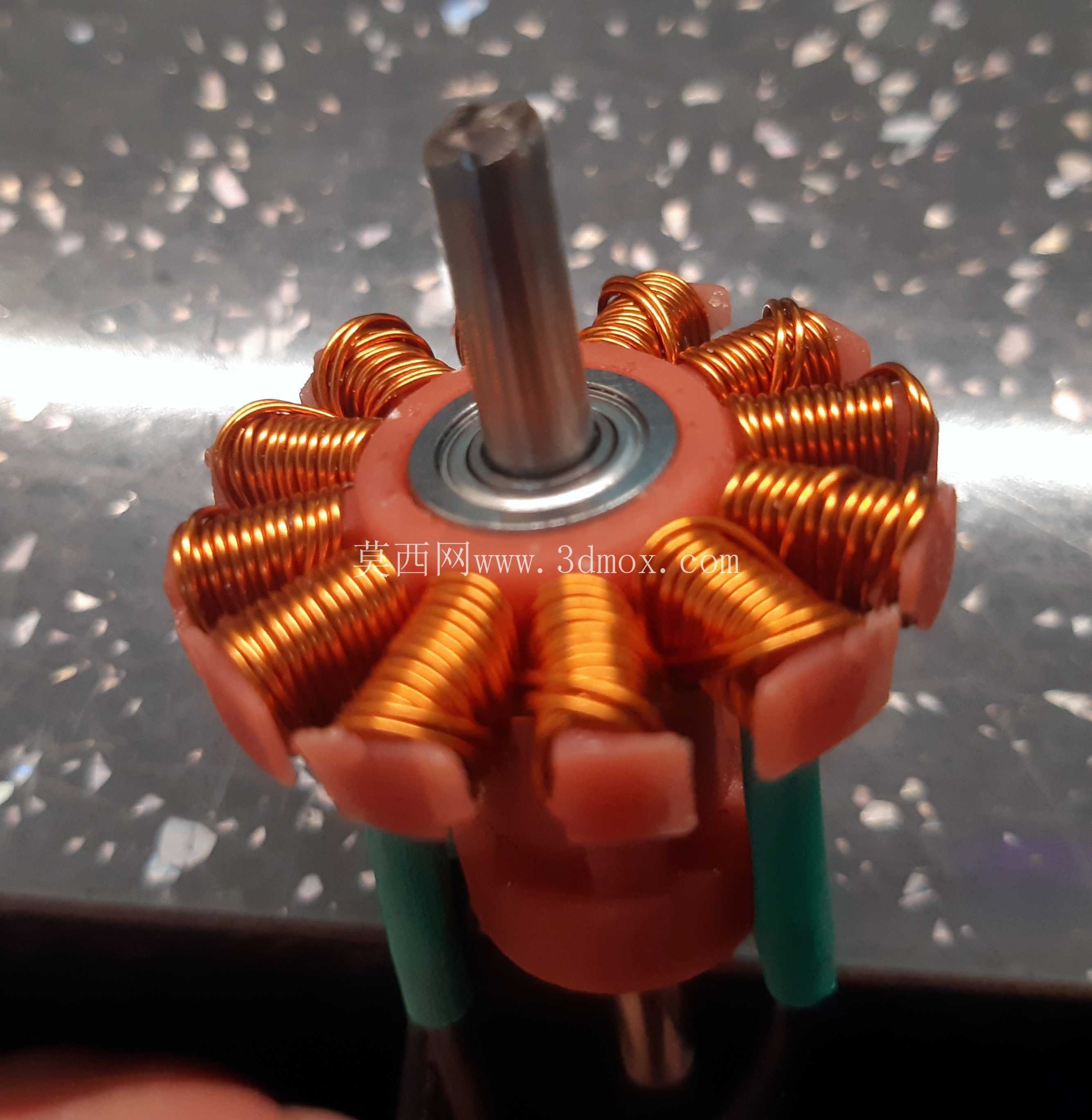

　　从结构设计思路来看，这款电机采用外转子结构布局，转子外壳为一体化打印成型的轮辐式结构，轮辐之间预留了均匀的磁钢安装槽，槽位尺寸严格匹配6x6mm的标准方形钕铁硼磁钢，安装时仅需用少量厌氧胶将磁钢按N/S极交替顺序压入槽位即可，不需要额外做磁钢固定卡扣，打印件的槽壁本身就能提供足够的径向抱紧力，避免电机高速转动时磁钢受离心力脱出。定子部分的绕组固定座同样为打印件，中心预留了25mm直径的轴孔，适配标准直径的钢制输出轴，轴与打印件之间采用过盈配合加横向顶丝固定的方式，既保证了扭矩传递的可靠性，也避免了全塑料轴的刚性不足问题。

　　尺寸与安装边界方面，这款电机的转子外径控制在80mm区间，整体轴向总长度不超过65mm，输出轴的上端伸出长度为12mm，下端伸出长度为18mm，两端轴径均为5mm，可以直接适配5x11x5mm的标准微型深沟球轴承，轴承位的打印尺寸预留了0.1mm的安装间隙，压入轴承后不会出现过松晃荡或者过紧导致轴承卡滞的问题。转子外壳的下端面预留了均匀分布的M3螺丝孔位，可以直接安装小型同步带轮、螺旋桨或者联轴器，不需要额外加工轴端连接结构。定子固定座的外圈预留了三个均匀分布的安装耳，安装耳上开有3.2mm的通孔，可以直接用M3螺丝将电机固定在设备支架上，安装孔的中心圆直径为60mm，和市面上常见的小型外转子无刷电机安装尺寸兼容，替换现有设备上的标准电机时不需要改动原有安装孔位。

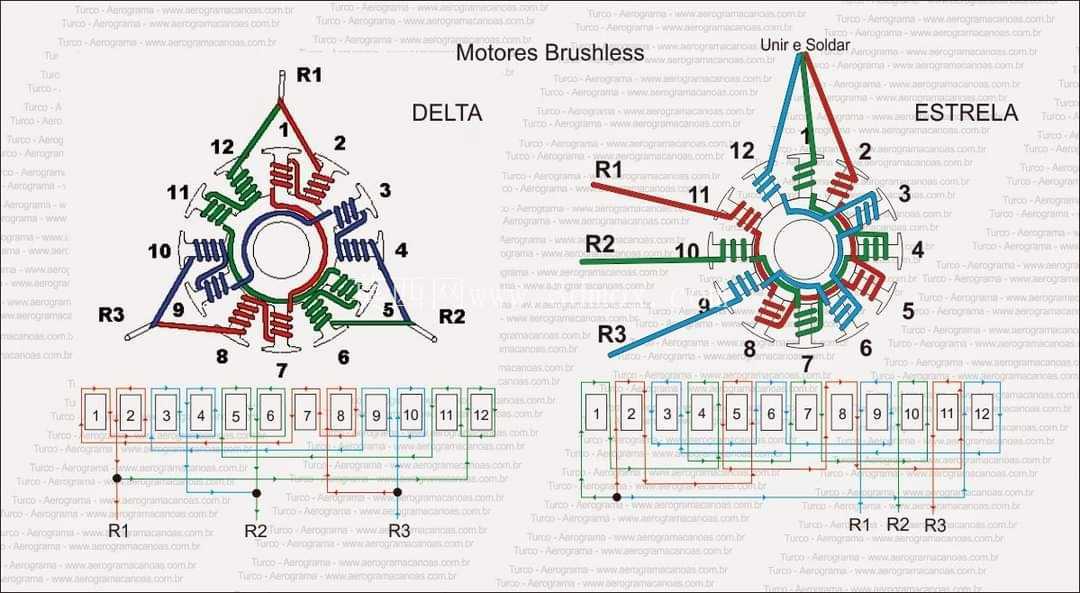

　　功能特性上，这款电机的磁路设计采用12槽14极的极槽配合方案，绕组绕制完成后接线方式灵活，既可以接成星形接法获得更低的KV值适配大扭矩低转速场景，也可以接成三角形接法获得更高的转速适配高速动力场景。打印结构件的耐温上限可以达到120摄氏度（采用PETG耗材打印时），持续工作电流不超过10A的情况下，绕组产生的热量不会导致塑料结构件软化变形。轮辐式的转子结构既减轻了转子整体重量，降低了转动惯量，提升了电机的动态响应速度，也能在转动时带动空气流动，为绕组和磁钢提供一定的风冷散热效果，不需要额外加装散热风扇就能满足长时间持续工作的散热需求。

　　实际装配过程中需要注意，磁钢安装时必须严格按照极性交替排列，否则会导致电机启动卡顿、扭矩不足甚至无法启动的问题；轴承压入时要保证两端轴承的同轴度，避免出现轴转动卡滞的问题；绕组绕制时要注意漆包线的绝缘处理，避免绕组和定子铁芯、输出轴之间出现短路问题。整个结构的所有打印件都不需要高精度打印设置，采用0.2mm层厚、20%填充密度的打印参数即可满足强度要求，单个结构件的打印时间不超过2小时，整体打印成本不到十元，搭配市售的标准无刷电调即可正常驱动工作，既可以作为电机原理教学的实物演示模型，也可以直接作为小型设备的动力单元实际投入使用。
