HV6150H高精度伺服执行器结构建模

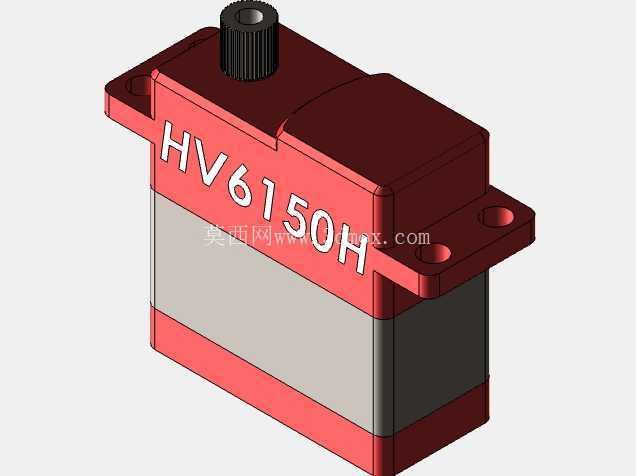

　　在航模舵面控制、小型工业自动化点位驱动、机器人关节精准动作这类需要小体积高扭矩角度输出的场景里，高压伺服的结构匹配度直接决定整套执行机构的运行可靠性，HV6150H伺服的三维建模完全围绕实际装机的边界约束展开，没有做冗余的艺术化修饰，所有结构特征都对应实物的装配与功能需求。从实际装机的角度看，这类高压伺服常被用在1/8比例遥控车的转向与油门控制、固定翼航模的副翼与升降舵驱动、小型机械臂的关节转动、自动化设备里的小角度工位切换机构中，相比普通低压舵机，它能在更高供电电压下输出更大扭矩，同时保持更小的控制死区，建模时首先要还原的就是它的安装定位特征——壳体两侧伸出的带孔安装耳是核心装配基准，两个安装孔的中心距、孔位到壳体底面的高度、耳片的厚度都严格匹配实物的安装尺寸，设计选型时只要按照这个孔位做安装支架，不需要额外修配就能直接装夹，不会出现孔位错位、安装后壳体与周边结构干涉的问题。

　　顶部的输出轴是动力传递的核心接口，模型里还原了轴端的齿形结构，这个齿形是标准的舵机花键规格，匹配市面上通用的舵机摇臂，不管是金属摇臂还是尼龙摇臂，都能直接套合锁紧，不需要额外加工转接件；输出轴的伸出高度、轴径尺寸也完全参照实物，选型时可以提前校核摇臂转动时的扫掠空间，避免摇臂转动过程中碰到周边的线束、结构件。壳体的分模结构也做了精准还原，上下壳体的扣合位置、端盖的配合台阶都和实物一致，做整机结构布局时，可以准确评估伺服的外部轮廓占用空间，壳体侧面的平整区域可以用来贴装标识、固定走线卡扣，不会因为模型轮廓失真导致后期布线时出现空间不足的问题。建模过程中特意保留了壳体表面的标识区域特征，对应实物上的型号印刷位置，做虚拟装配展示时可以直接映射纹理，不需要额外调整贴图坐标。从功能特性的结构对应来看，壳体的红灰分色区域不是单纯的外观设计，红色部分是高强度的工程塑料受力区域，对应内部电机、减速齿轮组的支撑结构，灰色部分是信号与电源接口的侧置区域，建模时预留了接口的安装空间，做整机布线设计时可以准确规划接插件的插拔空间，不会出现接插件插装后和周边结构顶死的情况。很多工程师做选型建模时容易忽略伺服的尾部凸起结构，这个凸起是内部驱动电路板与电位器的容纳空间，模型里准确还原了这个凸起的高度与轮廓，在做紧凑结构布局时，比如把伺服嵌入设备壳体内部、或者多台伺服并排安装时，能准确计算相邻伺服的间距，避免尾部结构互相干涉。输出轴的初始零位位置也在模型里做了对应标记，和实物出厂时的零位保持一致，做运动仿真时可以直接以这个位置作为初始角度，设置转动角度范围时不需要额外校准零位偏差，仿真得到的摇臂运动轨迹和实际装机后的运动轨迹完全匹配，能提前验证舵面、执行机构的行程是否满足设计要求，会不会出现超程顶死的情况。

　　从安装边界的细节来看，模型里的安装孔是沉头孔设计，对应实物安装时使用的沉头螺丝规格，沉头孔的深度、孔径都严格匹配，安装时螺丝头可以完全沉入耳片表面，不会突出耳片平面影响安装平面的贴合度；壳体底面的平面度特征也做了还原，安装时底面和安装支架的平面完全贴合，不会出现安装后伺服歪斜、输出轴和传动机构不同心的问题。对于做小型自动化设备、航模、机器人结构设计的工程师来说，这个模型的价值不在于外观的渲染效果，而在于所有装配相关的尺寸都和实物一致，不需要拿到实物测绘就能直接完成整机的结构布局、安装支架设计、运动干涉检查，能大幅缩短前期设计的迭代周期，避免因为模型尺寸偏差导致后期打样时出现装配问题。

　　比如在做小型履带机器人的转向机构设计时，用这个模型直接装配到车架的安装位上，可以提前校核输出摇臂和拉杆的连接角度，计算转向时的轮组转角范围，验证转向过程中拉杆会不会碰到车架、电池等周边部件；在做航模机翼舵面设计时，可以提前计算舵机的安装深度，验证舵机嵌入机翼后，壳体会不会和机翼内部的翼肋、线束产生干涉，摇臂转动时会不会超出机翼的蒙皮轮廓。整个建模过程没有做简化处理，哪怕是壳体边缘的倒角、输出轴根部的退刀槽、安装耳的圆角过渡这些细节都做了还原，这些细节虽然不影响核心装配，但在做有限元受力分析时，能更准确的模拟应力集中的位置，比如安装耳在承受大扭矩反作用力时的应力分布，输出轴根部的受力情况，帮助工程师提前评估结构强度是否满足使用要求，避免装机后出现安装耳断裂、输出轴变形的问题。
