气动角式夹持器AGA-20结构设计

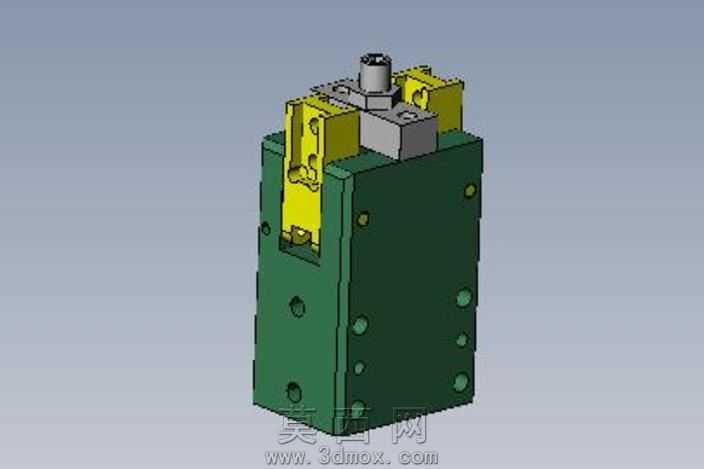

本作品为气动角夹持器AGA-20的三维参数化模型，采用SolidWorks平台完成全参数化建模与装配设计，建模过程严格遵循机械设计公差配合规范，对各组成零件的结构特征进行了1:1还原。模型整体采用模块化设计思路，将夹持器拆分为气动驱动主体、颚骨旋转调节组件、夹爪安装基座三大核心模块，各模块间通过精密定位孔与紧固螺钉实现刚性连接，既保证了整体结构的装配精度，也便于后续的维护与零件替换。在建模细节处理上，针对夹持器的核心功能结构进行了精细化设计：颚骨旋转调节结构支持-2°到90°的角度调节范围，总180°角度的下巴行程可实现夹爪完全收回，能够有效消除旋转轴另一侧的工作区域干涉问题；夹爪定位结构设置了-2°的安全切换锁定平行度，可适配两爪或三爪的不同安装需求，满足多场景的工件夹持要求。材质渲染方面，模型主体结构采用墨绿色哑光金属材质模拟工业级铝合金阳极氧化表面处理效果，夹爪与调节组件采用亮黄色工程塑料与银灰色金属材质区分不同功能部件，紧固件部分采用不锈钢金属质感渲染，通过不同材质的色彩与质感差异清晰区分各功能模块，提升了模型的结构辨识度。装配设计过程中完成了全局干涉检查，验证了夹爪全行程运动过程中无零件碰撞问题，各活动部件的运动行程与实际产品参数完全匹配，模型可直接用于自动化生产线的工装布局仿真、夹持动作模拟验证，也可作为气动夹持类产品设计的参考原型，为同类气动执行元件的结构优化提供可视化的三维参考依据。
