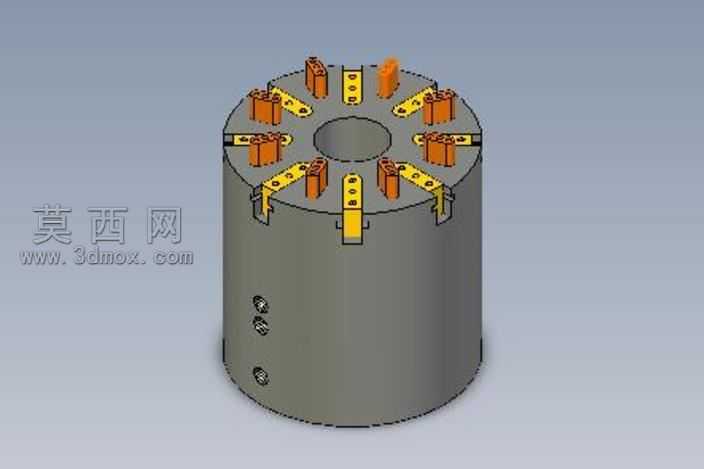

大气动O形环密封多爪夹持手爪结构

本作品为气动驱动的O形环密封多爪夹持手爪三维建模成果，建模阶段采用参数化特征构建方式，先以圆柱体为基体完成主体缸筒的轮廓搭建，精准预留1.5英寸直径的中心通孔，匹配工件穿入定位的使用需求。缸体外壁的密封安装位、气路接口孔位均按照气动元件的装配公差做特征细化，侧壁的紧固螺纹孔采用螺旋扫描特征完成真实牙型建模，还原实际装配的结构细节。顶部的多组夹持爪单元采用阵列特征完成均匀排布，每一组爪体都拆分出基座、传动拨片、夹持接触块三个独立零件，分别赋予不同的材质属性：缸筒主体采用哑光氧化铝合金材质，还原工业气动元件的金属质感；夹持接触块采用淬火合金钢材质，做表面磨砂硬化的纹理处理；传动连接的簧片类零件采用弹簧钢材质，调整金属反射参数体现弹性元件的薄件质感；密封O形环部位采用丁腈橡胶材质，添加半哑光的橡胶漫反射属性，区分金属与非金属件的视觉差异。结构设计上采用双独立活塞驱动逻辑，第一组活塞驱动8个夹爪同步并行扩张，为O形环提供八角形的均匀撑开形态，相比圆形撑开结构可大幅降低密封圈在安装插入过程中的形变余量，避免密封圈过度拉伸产生永久变形；第二组活塞负责驱动喷射口推进，配合密封腔的O形环完成待安装部件的精准推送，适配不同尺寸戒指类环形工件的装配需求，夹爪接触端可通过二次加工适配最小到最大内径范围的环形件，最大可适配约12英寸直径的截面工件。渲染阶段采用工作室均匀布光，在金属件表面添加柔和的环境反射，突出零件的轮廓边界与装配关系，整体装配体添加合理的装配约束，还原夹爪扩张、推送的动作行程逻辑，可直观展示气动密封手爪的工作原理与结构组成，模型的各零件可拆分用于工程出图、装配模拟与动作仿真使用。
