宽刚体平行爪长行程气动夹持器结构设计

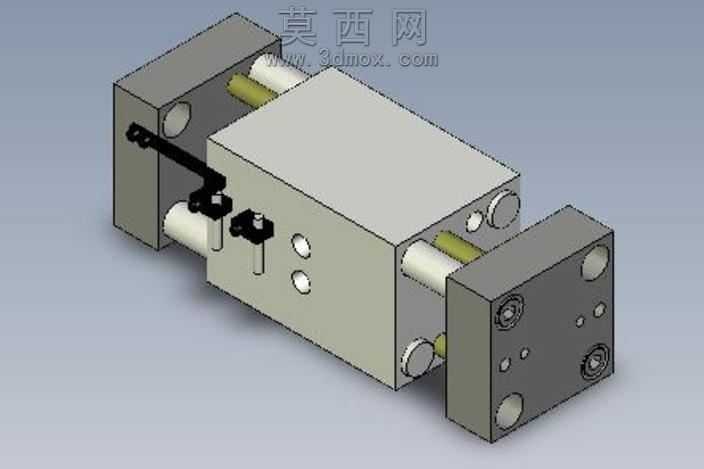

本作品为长行程宽刚体平行气动夹持器的三维建模设计，整体采用模块化装配思路完成全结构建模，首先在三维软件中完成核心基体的参数化绘制，基体采用方正的箱式结构设计，为内部传动、导向组件提供稳定的安装基准，表面预留的多组安装孔位经过精确尺寸约束，可适配不同规格的自动化生产线安装需求。建模过程中对内部导向轴、传动活塞组件做了精细化的装配约束，两侧伸出的导向轴搭配线性轴承结构，保证夹爪开合过程中的运动同轴度，避免长行程下出现偏载卡顿的问题，夹爪端的安装板预留了多组螺纹孔与定位销孔，可快速更换不同形式的夹指，适配不同外形、重量的工件夹持需求。渲染阶段采用金属哑光材质模拟主体铝合金加工件的质感，对轴类零件赋予镀铬亮面材质，密封件部分采用橡胶哑光材质区分，通过环境光遮蔽效果凸显各部件的装配层次，清晰展示内部结构与外部安装位的对应关系。设计思路上针对大重量、大尺寸工件的长时间刚性夹持场景做了结构优化，加宽的夹爪刚体提升了整体抗扭承载能力，长行程设计可覆盖19毫米到152.4毫米范围的工件夹持尺寸，同步/非同步版本的结构预留也让该夹持器可适配不同的工位动作逻辑，整体结构紧凑，安装维护便捷，可直接应用于工业自动化上下料、工件转运等工位的夹持作业场景。建模过程中所有配合面均做了公差适配的参数预留，保证后续生成工程图时可直接对接加工生产要求，各运动部件的行程限位结构也在建模中做了明确的限位约束，模拟实际工作状态下的开合极限位置，验证结构运动无干涉。
