六指O形环形气动夹持装配结构

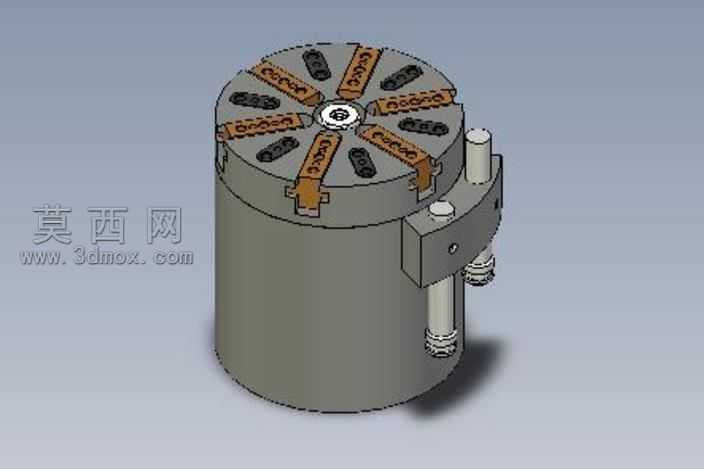

本模型为六指式O形环形夹持装配机构，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循气动执行元件的设计规范，对每一处装配间隙、运动行程都做了精准的参数约束，确保各部件运动无干涉。模型整体采用立式圆柱主体结构，主体外壳做了哑光金属材质渲染，还原工业气动元件的金属质感，表面做了细微的磨砂纹理处理，避免渲染效果过于塑料化。顶部夹持端均匀分布六个夹爪组件，每个夹爪都做了独立的结构建模，夹爪接触端面设计有适配O形环的弧形卡槽，卡槽边缘做了微小的圆角处理，避免夹持过程中刮伤O形环表面，夹爪本体采用铜合金材质渲染，与主体的钢质材质形成清晰的视觉区分。模型完整还原了双活塞独立驱动的内部传动结构，侧部的气动接口做了精细的外螺纹建模，接口处的密封垫圈也做了独立建模，还原真实气动元件的装配细节。设计过程中重点考虑了O形环夹持扩张的变形需求，六个夹爪同步径向运动的行程经过反复参数校核，确保扩张时O形环受力均匀，不会出现局部过度拉伸导致的密封圈损坏问题。夹爪的传动槽结构做了精准的轨迹设计，保证活塞推力能够平稳转化为夹爪的径向夹持力，传动接触面做了润滑间隙预留，减少实际使用中的磨损。模型渲染阶段采用了工作室柔和打光方案，主光源从侧上方45度照射，突出夹爪部分的结构细节，辅助光源补亮主体侧面的结构轮廓，底部添加了柔和的投影效果，提升整体模型的立体感。所有装配配合面都做了贴合约束，完整还原机构的装配关系，可直接用于运动仿真模拟，验证夹爪开合、夹持O形环的全行程动作合理性，也可作为自动化装配线中密封圈上料机构的设计参考，适配不同规格O形环的夹持装配需求，通过更换不同尺寸的夹爪端头即可适配不同直径的密封圈，结构扩展性强。
