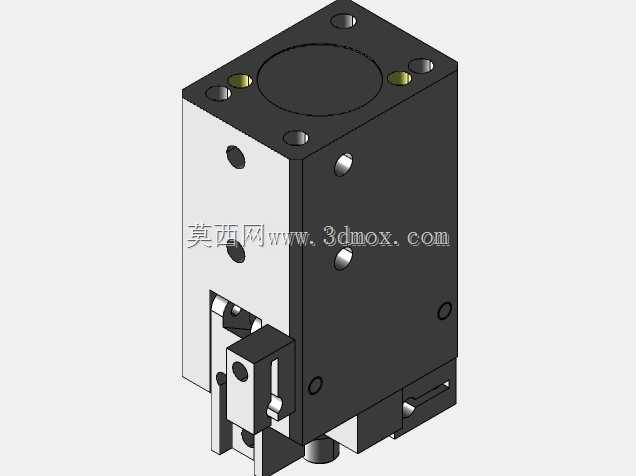

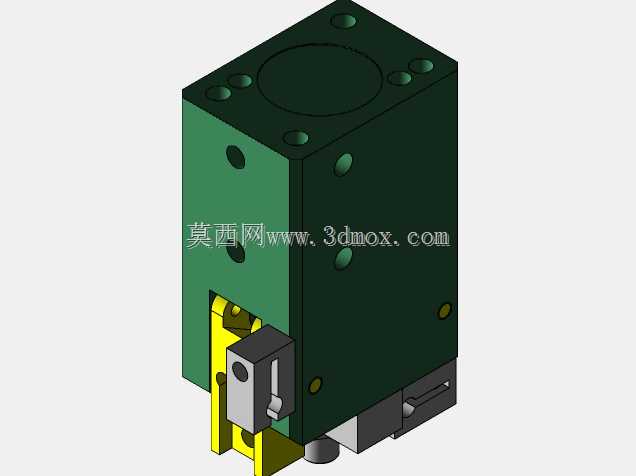

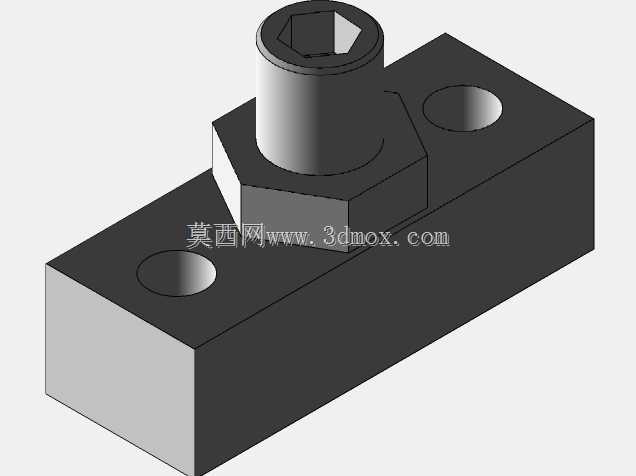

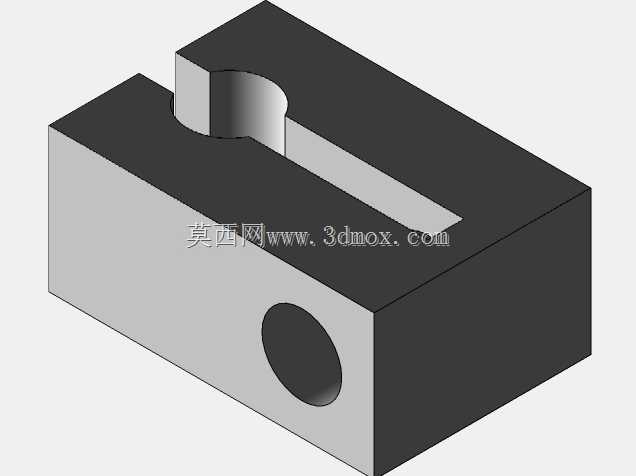

气动角形夹持器AGA-20结构设计

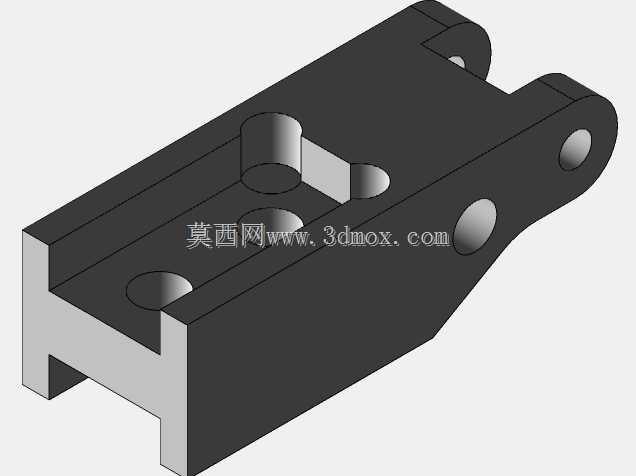

　　在自动化装配、精密零件上下料、轮毂电机生产工位的工件转运环节，这类角形气动夹持器是替代人工取放、保障工位节拍一致性的核心执行部件，尤其适配需要避让作业空间、多工位流转的窄工位布局场景，相比普通平行夹爪，角形结构的开合轨迹能在完成夹持后完全缩回作业区域，避免夹爪在工件移位过程中与周边工装、治具发生干涉。这款夹持器采用拨动锁角夹爪2爪式结构，设计阶段就针对故障安全场景做了锁止结构适配，夹爪可实现180度角行程开合，完全张开状态下爪指能从工作区域完全缩回，不需要额外预留夹爪退出的避让空间，在紧凑排布的多工位转盘、直线模组滑台布局中，能大幅缩减工位间的安全间距，提升整线的空间利用率。每个钳口的旋转角度可在-2度到90度区间调整，

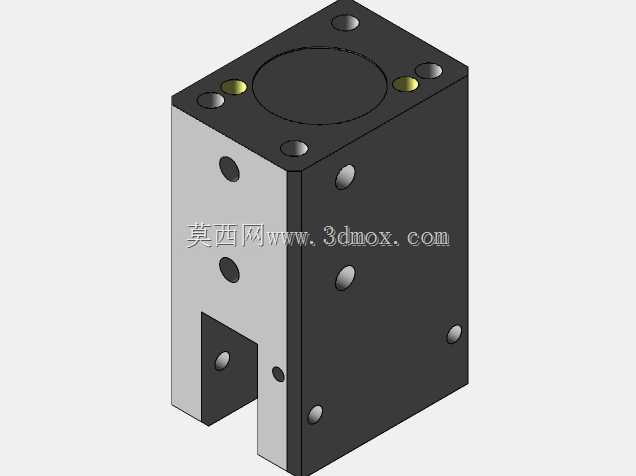

　　设计人员可根据待夹持工件的外形轮廓、夹持受力点位置调整钳口初始角度，不需要额外定制异形爪指就能适配不同外形的工件，无论是带台阶的轴类零件、扁平状的壳体零件还是异形结构的冲压件，都能通过角度调整找到稳定的夹持受力点，避免夹持过程中工件打滑、夹伤表面的问题。锁止结构采用故障安全型拨动锁设计，在气源压力异常下降、气路突发断气的工况下，夹爪能保持-2度平行锁止状态，牢牢夹持住工件不会松脱，避免工件坠落砸伤设备、造成产品报废，这一设计在垂直上下料、工件悬空移位的场景中尤为关键，能省去额外的安全防坠机构，简化整线的结构设计。从安装边界来看，主体采用矩形立式结构，本体侧面预留多组标准安装孔位，可直接通过螺栓固定在滑台端面、

　　机械臂法兰或者工装立板上，不需要额外设计转接安装板，进气接口布置在本体顶部，气路走线可沿执行件运动方向排布，不会与夹爪开合轨迹、工件运动路径产生干涉。夹爪的开合动作采用气动驱动，响应速度快，可配合传感器信号实现夹爪开合状态的实时反馈，适配自动化产线的闭环控制需求，双爪的平行度在锁止状态下保持在较高精度，重复夹持定位误差可满足精密装配、机加工上下料的精度要求，针对需要三爪夹持的特殊工件场景，同系列结构也可拓展为三爪设计，保持相同的安装接口与锁止逻辑，方便设计人员根据工件夹持需求快速选型替换，不需要重新调整安装位的结构设计。
