齐藤FG-21航模燃气发动机结构设计

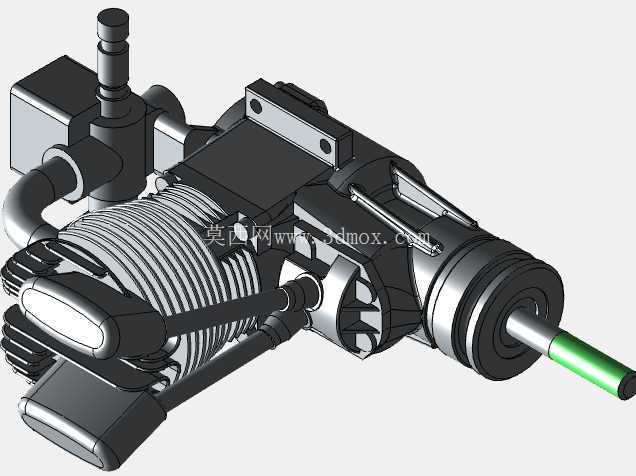

　　这款航模用燃气发动机的三维结构设计，首先围绕航模飞行的实际工况展开，在动力输出端预留了标准的螺旋桨安装轴段，轴端做了定位台阶设计，能够适配多数常规航模螺旋桨的安装孔位，安装时无需额外加工转接结构，直接通过锁紧螺母即可完成固定，轴段的径向跳动公差控制在航模动力要求的合理区间内，避免高速运转时出现动平衡问题导致飞行抖动。散热结构采用了环形密集散热鳍片设计，鳍片的厚度、间距都经过匹配燃气发动机工作热负荷的考量，在航模飞行时的迎面气流作用下，能够快速带走缸体工作产生的热量，避免长时间高转速运转出现过热工况，鳍片与缸体采用一体化结构设计，减少了装配环节的接触热阻，提升散热效率。

　　进气与油路接口布置在缸体侧上方，接口位置做了凸起的安装定位台，能够匹配航模常用的燃油管路、进气调节组件的安装尺寸，管路走向预留了足够的操作空间，不会和机身结构、舵机拉杆等周边部件产生干涉。点火模块的安装位设置在缸体侧部的平整安装面上，预留了两个标准安装孔位，孔位间距符合航模点火器的通用安装尺寸，安装后点火模块的接线端朝向机身外侧，方便布线操作，同时避免高温区域对线路造成老化影响。输出轴侧的传动端做了密封结构设计，能够防止工作时燃油混合液渗漏，同时阻挡外界的灰尘、飞行时可能遇到的水汽进入缸体内部，提升动力单元的工作可靠性。

　　整体结构的安装固定点分布在缸体下部的两个安装耳上，安装耳的孔位间距、孔径尺寸匹配多数固定翼航模的发动机安装架标准，安装时可以直接通过螺栓固定在机身防火墙上，无需额外制作转接支架。设计过程中省略了内饰结构、插头细节与螺丝等标准紧固件的建模，核心保留了发动机的主体结构、关键功能部件的外形与装配关系，能够满足航模整体装配干涉检查、动力系统布局匹配、外观展示的使用需求。缸体上部的调节机构做了简化的结构表达，保留了调节旋钮的外形与安装位置，能够直观体现油门调节、油量调节部件的布置位置，方便在航模整体设计时预留调节操作的空间，避免机身蒙皮安装后遮挡调节部位，影响地面调试操作。

　　排气接口朝向侧下方布置，排气方向避开了机身的舵面、接收机天线等敏感部件，防止高温排气对周边部件造成损伤，同时排气接口的尺寸匹配航模常用的排气管安装规格，可直接加装消音组件降低飞行时的噪音。整体结构的重心位置经过合理布置，安装到航模防火墙后，能够让整机重心落在设计要求的机翼弦长区间内，减少飞行时的配平配重需求，提升航模的飞行操控性能。各部件之间的装配间隙都按照实际工程要求预留，运动部件之间不存在干涉问题，转动轴的支撑结构做了符合实际产品的结构表达，能够体现发动机的动力传递路径，对于航模设计人员进行动力系统选型、整机结构布局、装配模拟都有实际的参考价值，也可作为航模动力相关的教学演示模型使用，直观展示小型燃气发动机的基本结构组成与工作原理相关的结构布局。
