板翅式铝制电子散热冷板结构设计

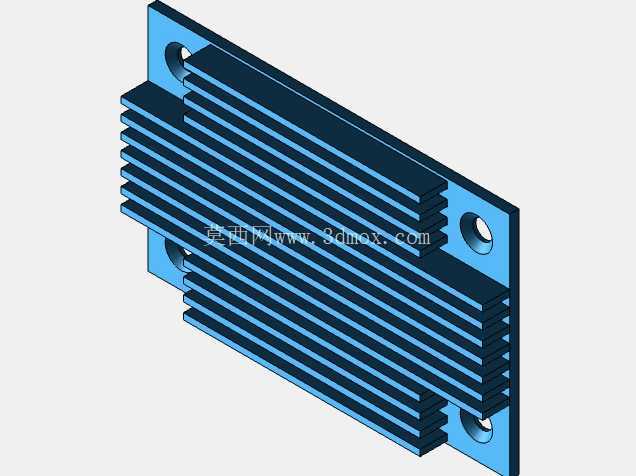

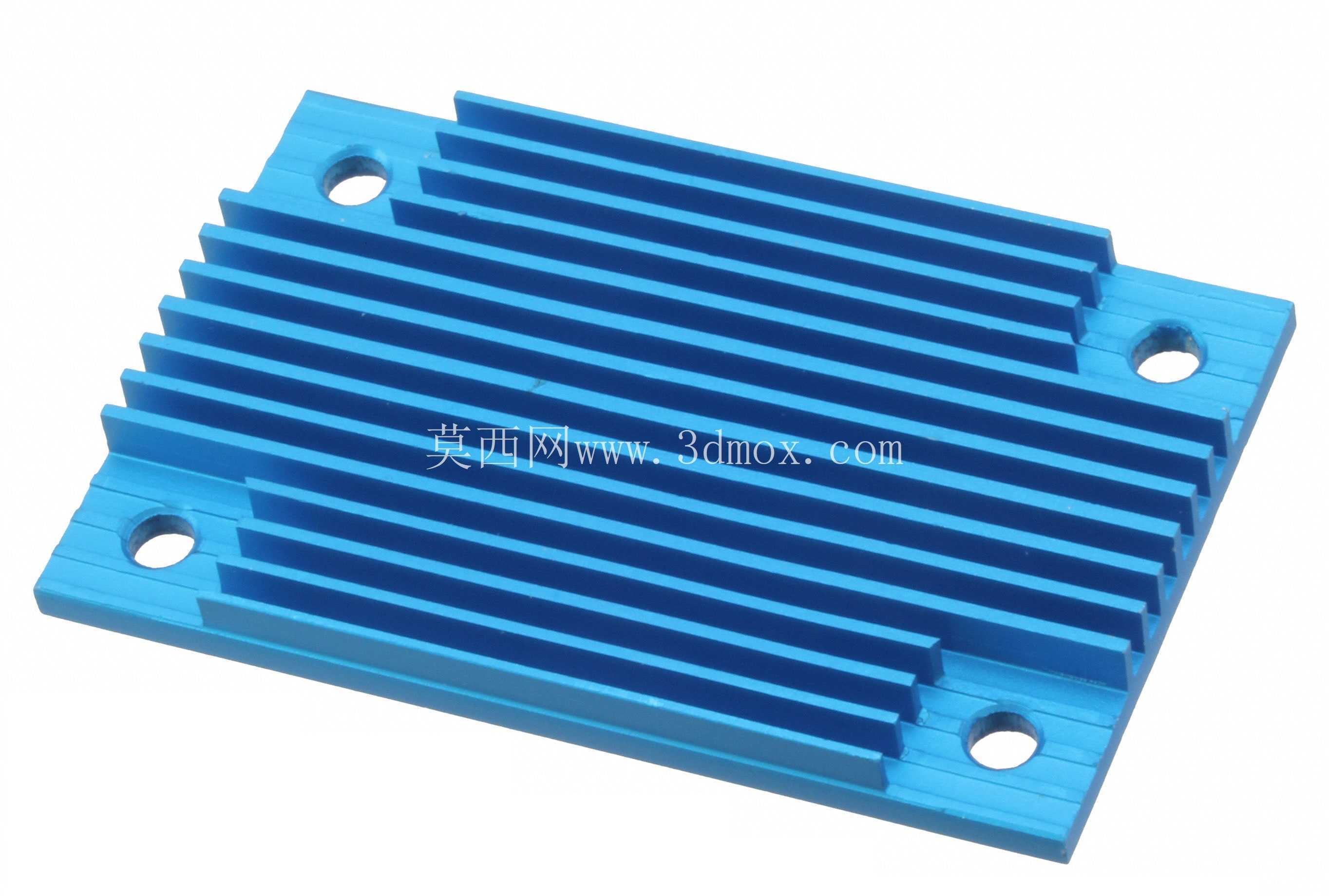

　　在高密度电子设备的热管理设计环节，这类板翅式散热结构是小空间高热流密度场景下的常用选型，常见于工业控制板卡、功率模块、车载电子单元、通讯基站前端功放模块的散热配套，区别于传统挤压型材散热器的等截面结构，这款散热件采用基板加等距平行直翅的结构形式，基板两侧预留带安装孔的法兰凸耳，安装孔为通孔设计，可直接通过螺丝将散热件压紧贴合在发热器件表面，安装时无需额外设计转接支架，能直接适配PCB板上预设的安装孔位，减少装配层级带来的接触热阻。

　　从结构设计逻辑来看，这款散热件的翅片采用等厚度等间距的平行直肋布局，翅片走向与设备内部常规风道方向平行，当设备内置轴流风扇形成强制对流时，气流可以顺着翅片间隙无阻碍流通，不会出现紊流死区，相比交错翅片或者针翅结构，风阻更低，适合低风压风扇的散热场景，能在有限的风扇功耗下获得更高的换热效率。基板厚度经过匹配设计，既保证足够的热容来平抑发热器件的瞬时功率波动，避免短时过载时器件温度骤升，又不会因为基板过厚增加整体重量和材料成本，翅片高度与基板厚度的比例控制在常规挤压或者铣削加工的可行范围内，不需要特殊工艺就能实现批量生产，加工良率更高。

　　外形尺寸方面，这款散热件的整体轮廓为矩形结构，长宽尺寸适配常规TO封装或者贴片式功率模块的安装面，两侧法兰凸耳向外延伸，安装孔的中心距符合行业通用的安装孔位规范，不需要对原有设备的安装结构做修改就能直接替换同规格的老旧散热件。安装边界上，散热件的翅片顶部为平面，整体高度控制在小空间安装的允许范围内，不会和设备内部的其他板卡、线束产生干涉，安装时只需要在发热器件与散热基板之间涂覆均匀的导热硅脂或者贴装导热垫，通过四个安装孔施加均匀的锁紧力，就能保证基板与发热面的充分接触，避免局部接触不良导致的热点问题。

　　实际应用中，这类散热件不需要额外的焊接或者拼接工艺，整体为一体化成型结构，不存在结合面热阻，长期使用下不会因为热胀冷缩出现翅片脱落、接触失效的问题，可靠性远高于组装式散热结构。在自然对流场景下，平行直翅的结构也能利用烟囱效应引导热空气向上流动，满足低功率器件的无风扇散热需求，适用场景覆盖从几瓦到几十瓦的发热功率区间，设计冗余度充足。结构建模时，翅片的圆角过渡、安装孔的倒角处理都做了工艺适配，避免加工时出现应力集中导致的零件变形，法兰凸耳与基板的过渡位置做了圆弧处理，既减少安装时的应力集中，也能避免锐边划伤操作人员或者线束绝缘层。

　　针对不同的表面处理需求，这类铝制散热件可以做阳极氧化处理，在提升表面辐射换热能力的同时，增强表面抗腐蚀能力，适应潮湿、多尘的工业应用环境，氧化层的厚度控制在不影响安装孔配合精度的范围内，不会因为表面处理导致安装孔尺寸超差，影响装配效率。在选型匹配时，只需要核对发热器件的热耗、安装孔位尺寸、设备内部允许的安装高度三个核心参数，就能快速确认这款散热件是否适配，不需要做复杂的结构修改，能大幅缩短设备热管理设计的周期，减少结构工程师的重复建模工作量。
