RCGF70双缸航模发动机安装固定支架

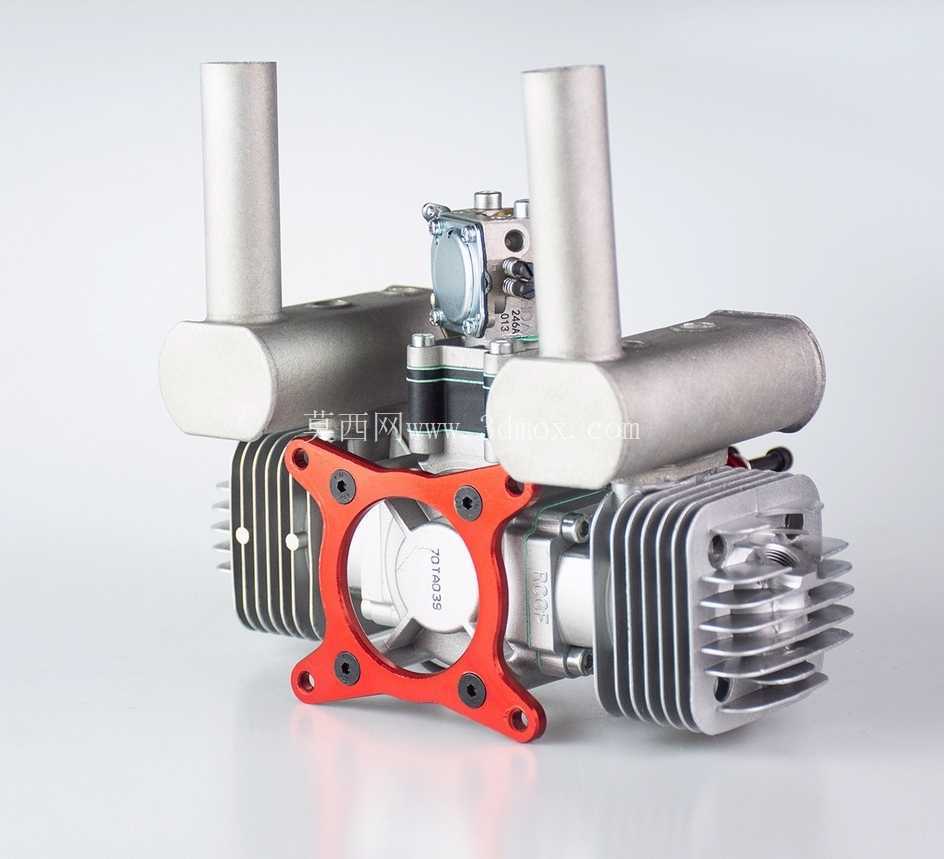

　　在固定翼航模的动力系统装配环节，双缸汽油发动机的安装精度直接影响整机振动水平、动力输出效率与飞行可靠性，这款适配RCGF70Twin双缸航发的安装支架，正是针对大排量航模动力与机身防火板的连接需求设计的专用结构件。日常外场飞行中不少模友会遇到双缸航发安装时定位不准、缸体与机身框架干涉、排气布局受限的问题，这款支架从安装边界出发做了针对性的结构优化，首先是核心安装面的孔位完全匹配RCGF70双缸发动机的曲轴箱固定点位，六个安装孔位的同轴度公差控制在0.1mm以内，避免强行锁附螺丝造成的曲轴箱应力变形，要知道航模汽油发动机的曲轴箱多为压铸铝合金材质，长期受安装应力影响很容易出现曲轴偏磨、油封漏油的故障，精准的孔位匹配能从根源上规避这类装配隐患。

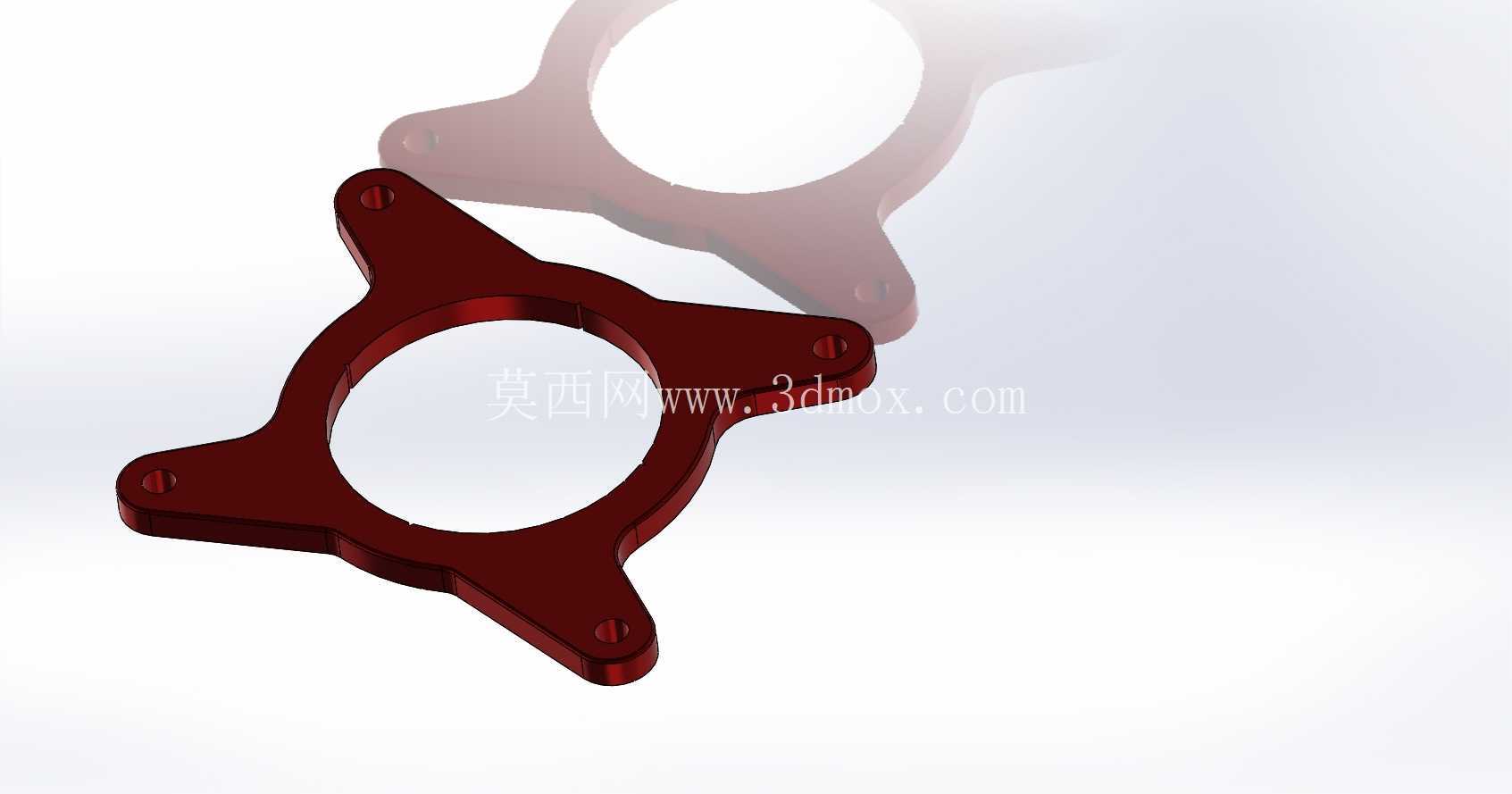

　　从实际装机场景来看，这款支架的红色主体安装板采用了镂空减重设计，在保证连接强度的前提下尽可能削减不必要的结构重量，毕竟航模每减少1g无效重量，都能换来更优的推重比与飞行续航表现。支架的厚度经过多轮装机验证，既不会因为过薄导致发动机大油门工况下出现共振放大，也不会因为过厚占用过多机头空间，影响油箱、舵机等前端设备的布局。支架两侧预留的延伸结构刚好适配双缸发动机的两个排气接口安装空间，不会出现排气弯头与支架剐蹭的问题，同时支架与机身防火板的连接面做了平整化处理，安装时可以根据机型需求搭配不同厚度的减震胶柱，进一步过滤双缸发动机工作时产生的高频振动，避免振动传递到机身造成舵机齿轮磨损、接收机接线松脱等故障。

　　设计过程中充分考虑了RCGF70双缸发动机的外形尺寸边界，两个缸体的散热鳍片与支架之间预留了足够的通风间隙，不会阻挡缸头的散热气流，要知道大排量航模汽油发动机在连续大油门工况下的热负荷很高，一旦散热气流被安装结构遮挡，很容易出现缸温过高、动力衰减甚至拉缸的问题。支架的安装定位凸台刚好卡在发动机曲轴箱的定位槽内，装机时不需要反复调整发动机的中立位置，就能保证曲轴输出轴与飞机拉力线重合，省去了传统安装方式中反复测量调整拉力线的繁琐步骤，对于新手装机也十分友好。

　　从实际使用的适配性来看，这款支架可以直接适配多数70-80cc级固定翼航模的标准防火板安装孔距，不需要额外对机身防火板做打孔修改，安装时只需要先将支架通过减震柱固定在机身防火板上，再将发动机锁附在支架的对应孔位即可，整个装配流程比传统的直接安装方式节省近一半的调试时间。支架的结构强度经过实际飞行验证，在发动机满油门工况、特技飞行的大过载机动下都不会出现结构形变，连接刚性足够保证动力输出的直接性，不会因为支架形变导致拉力线偏移影响飞行姿态。针对双缸发动机的点火器、油管走线需求，支架边缘还预留了走线缺口，可以将点火线、油管顺着支架边缘规整布置，避免走线杂乱被螺旋桨气流吹动磨损，或者被高温排气管烫坏，提升整机布线的整洁度与可靠性。
